SJ/T 10341.20-1993精冲模活动凸模式滚动导向模座 平放式中间导柱上模座

中华人民共和国电子行业标准
精冲模活动凸模式滚动导向模座平放式中间导柱上模座
Holdersforanti-frictionbearing diesets of fineblankingdie with sliding punch
Punchholdersof centerpillarsetforlaid dieplate1主题内容与适用范围
SJ/T10341.2093
本标准规定了精冲模活动凸模式滚动导向模座，平放式中间导柱上模座的结构型式、规格尺寸、技术要求及标记。
本标准适用于精冲模活动凸模式滚动导向模架平放式中间导柱模架。2引用标准
GB1348
GB8845
SJ/T10340
球墨铸铁
冲模术语
精冲模零件技术条件

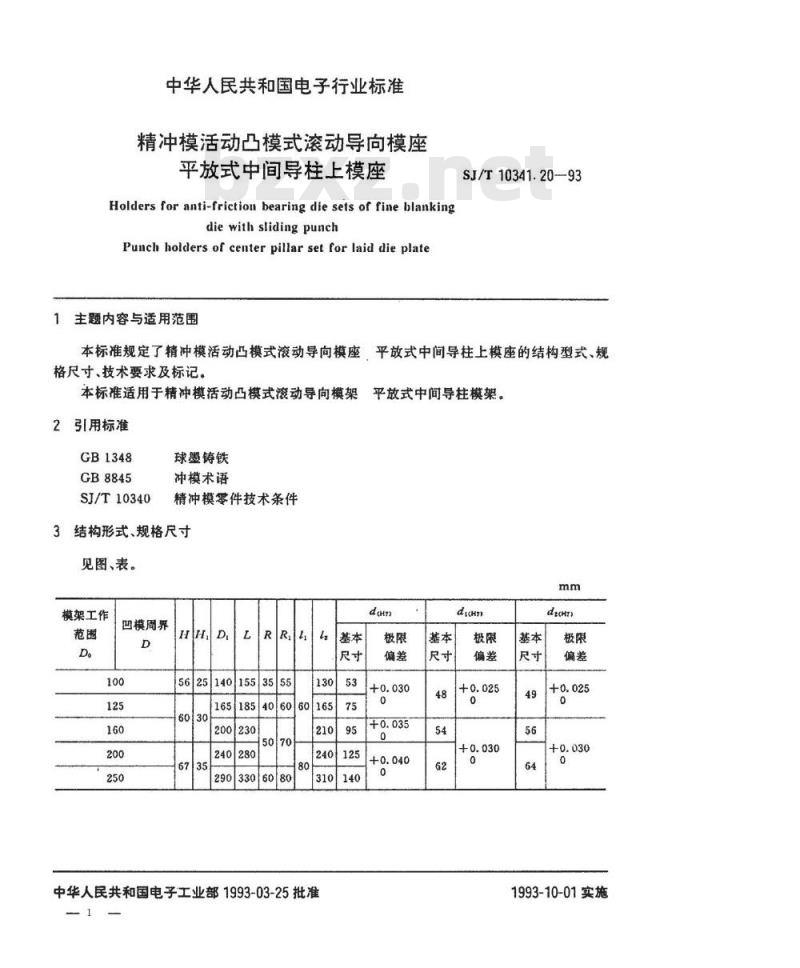

结构形式、规格尺寸
见图、表。
模架工作
四模周界
5625140
1553555
185406060165
200230
3306080
中华人民共和国电子工业部1993-03-25批准基本
1993-10-01实施

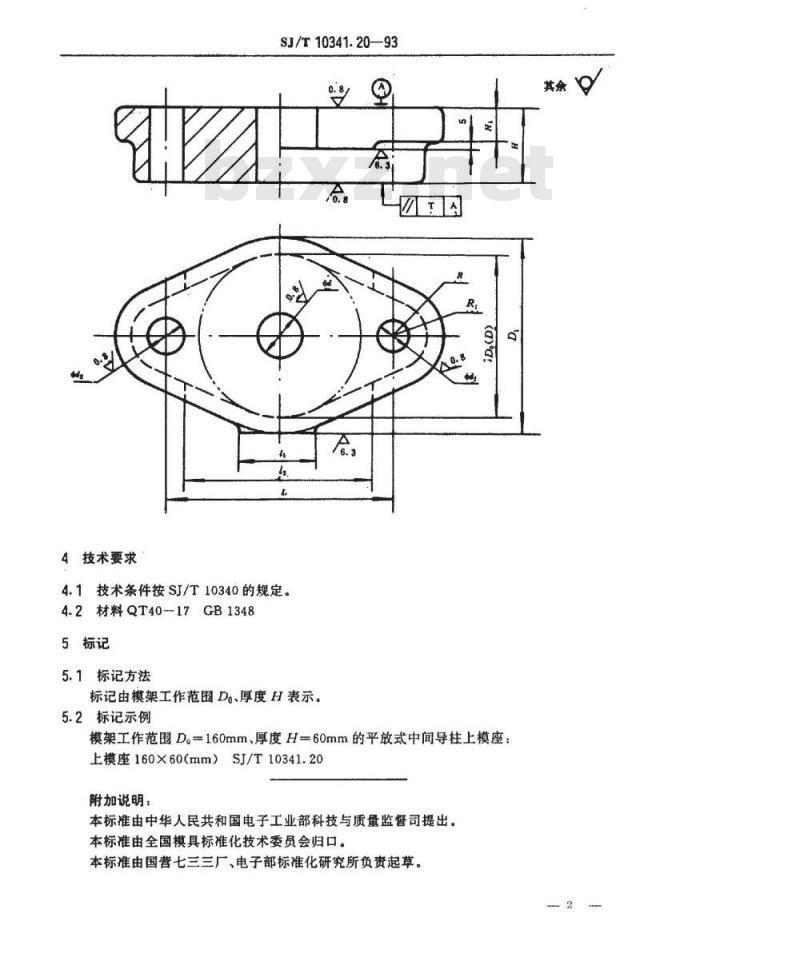

4技术要求
SJ/T10341.20—93
4.1技术条件按SJ/T10340的规定。4.2材料QT40-17GB1348
5标记
5.1标记方法
标记由模架工作范围Do、厚度H表示。5.2标记示例
模架工作范围D。=160mm、厚度H=60mm的平放式中间导柱上模座：上模座160×60mm）SJ/T10341.20附加说明，
