SJ/T 10341.27-1993精冲模固定凸模式滚动导向模座 四导柱活动模板

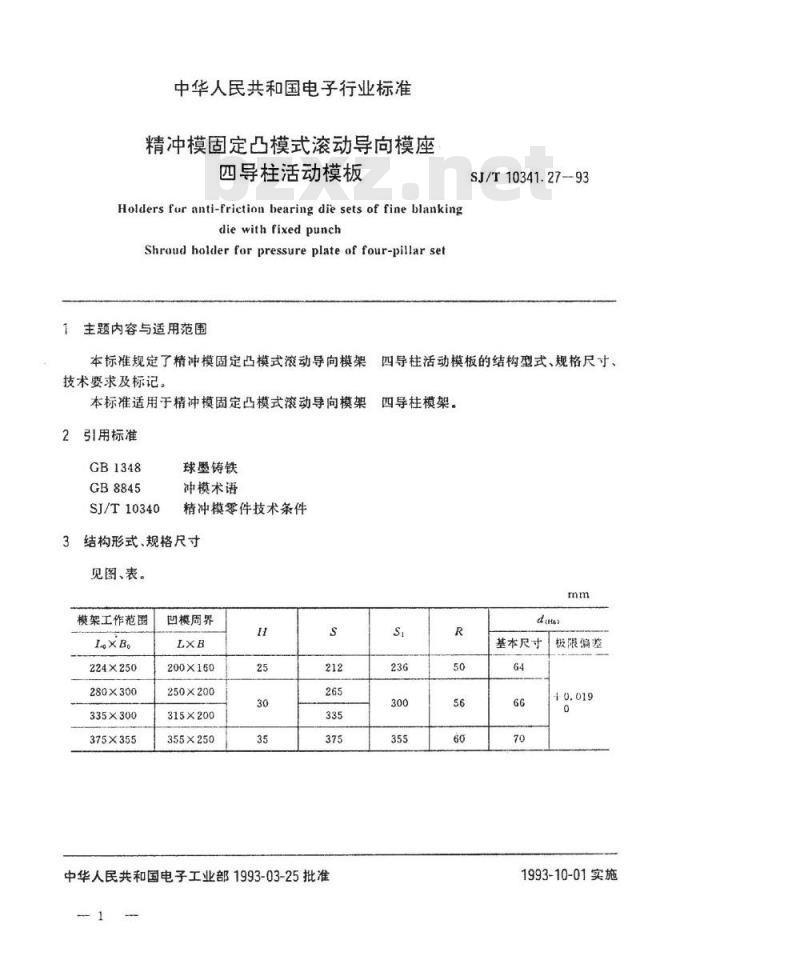

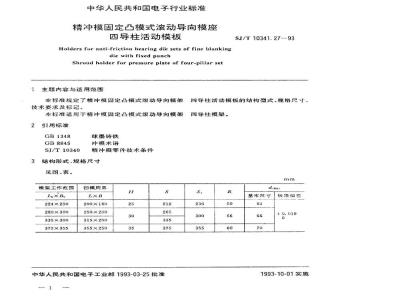

中华人民共和国电子行业标准
精冲模固定凸模式滚动导向模座四导柱活动模板
Holders fur anti-friction hearing die sets of fine blankingdie with fixed punch
Shraud holder for pressure plate of four-pillar set主题内容与适用范围
SJ/T10341.27--93
本标准规定了精冲模固定凸模式滚动导向模架四导柱活动模板的结构型式、规格尺寸技术要求及标记。
本标准适用于精冲模固定凸模式滚动导向模架四导柱模架。
引用标准
GB1348
GB8845
SJ/T10340
球墨铸铁
冲模术语
精冲模零件技术条件

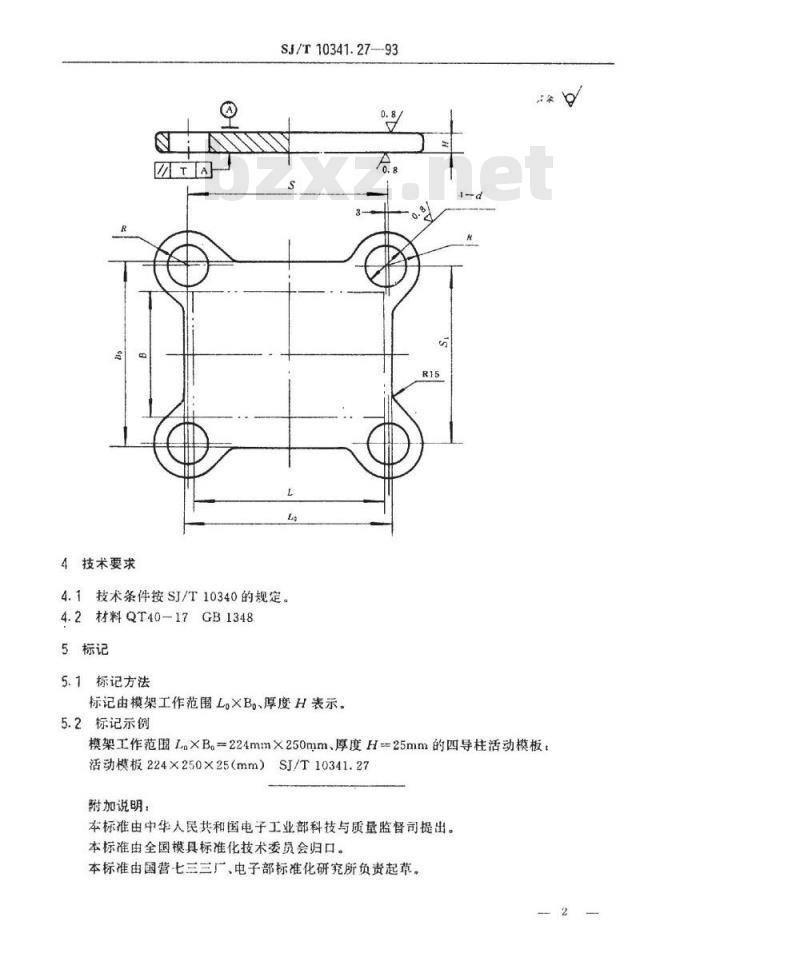

结构形式、规格尺寸
见图、表。
模架工作范康
224×250
280X300
335×300
375×355
凹模周界
200×160
250×200
315×200
355X250
中华人民共和国电子工业部1993-03-25批准1
基本尺寸
极限偏差
1993-10-01实施
4技术要求
SJ/T10341.27-93
技术条件按SJ/T10340的规定。
4.2材料QT40-17GB1348
5标记
5.1标记方法
标记由模架工作范围LXB。、厚度H表示。5.2标记示例
模架工作范围La×B=224mmX×250mm、厚度H=25mm的四导柱活动模板：活动模板224×250×25（mm）SJ/T10341.27附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负资起草。
