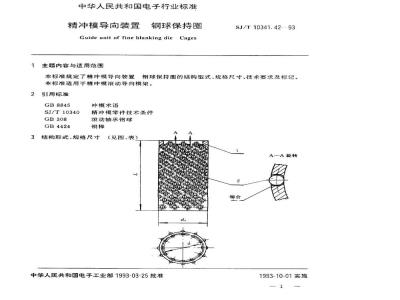

SJ/T 10341.42-1993精冲模导向装置 钢球保持圈

中华人民共和国电子行业标准
精冲模导向装置
钢球保持圈
Guideunitof fineblanking dieCages1主题内容与适用范围
SJ/T10341.42--93
本标准规定了精冲模导向装置、钢球保持圈的结构型式、规格尺寸、技术要求及标记。本标准适用于精冲模滚动导向模架。引用标准
GB8845
SJ/T10340
GB4424
冲模术语
精冲模零件技术条件
滚动轴承钢球

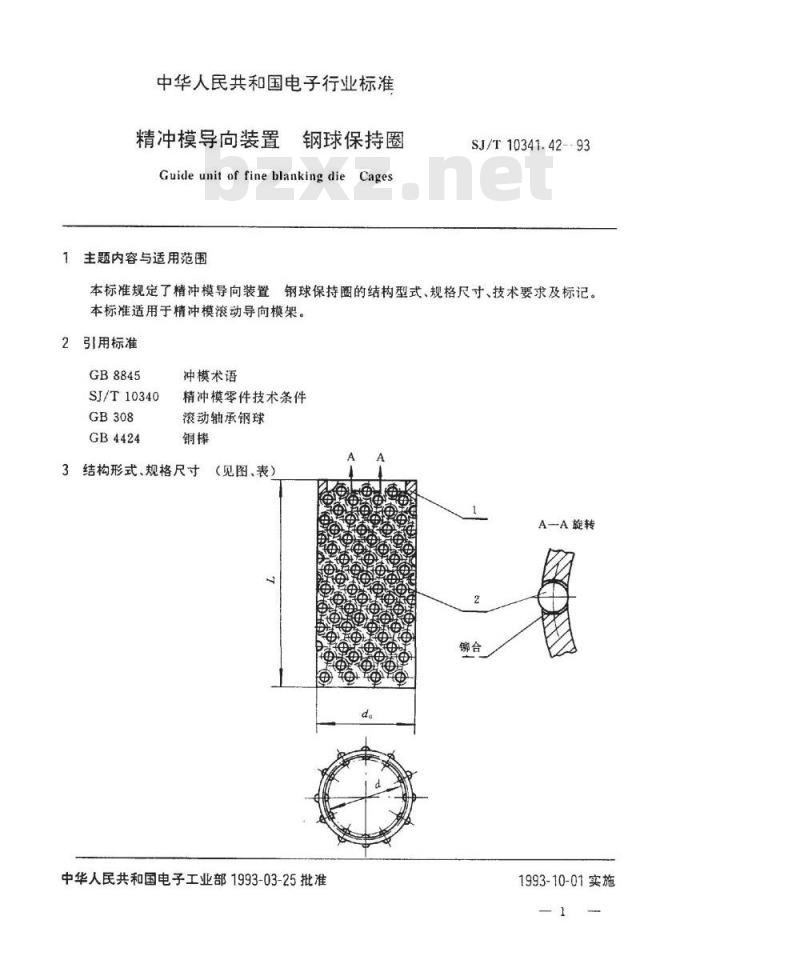

结构形式、规格尺寸
（见图、表）
A—A旋转
中华人民共和国电子工业部1993-03-25批准1993-10-01实施
导柱直径
基本尺寸
SJ/T10341.42—93

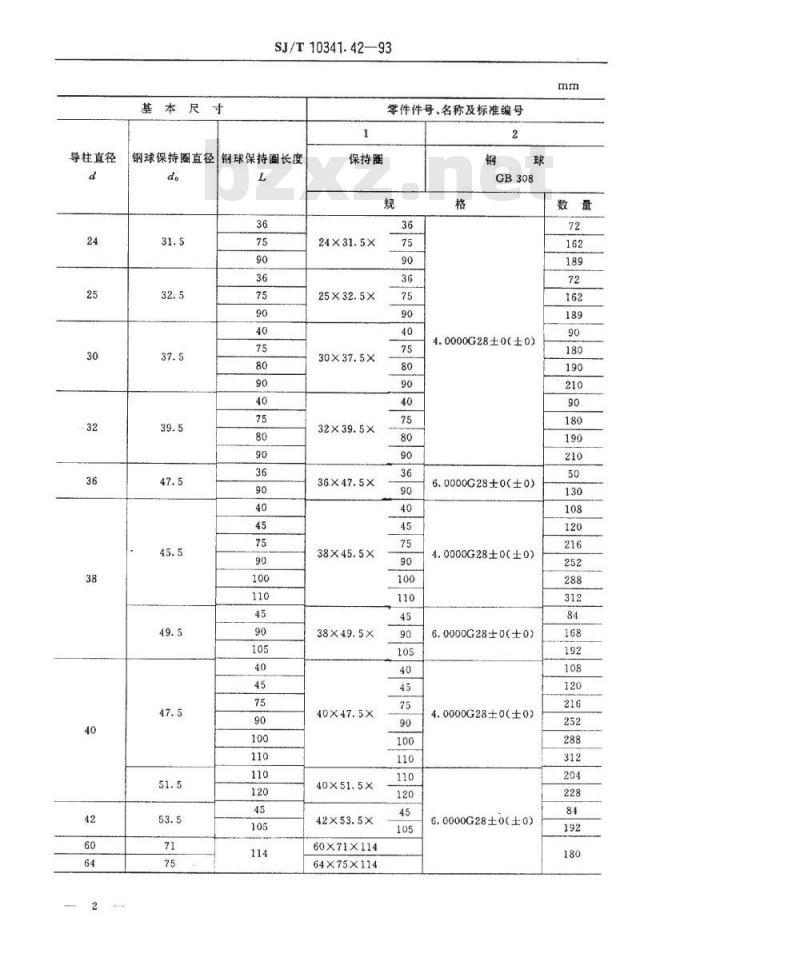

零件件号、名称及标准编号
钢球保持圈直径 钢球保持圈长度de
保持困
24×31.5X
30×37.5×
32×39.5×
36×47.5×
38×45.5X
38×49.5X
40×51.5×
60×71×114
64×75×114
4.0000G28±0(±0)
6.0000G28±0（±0)
4.0000G28±0（±0）
6.0000G28±0(±0)
4.0000G28±0（±0）
6.0000G28±0(±0)
导柱直径
SJ/T10341.4293
保持圈
导柱直径

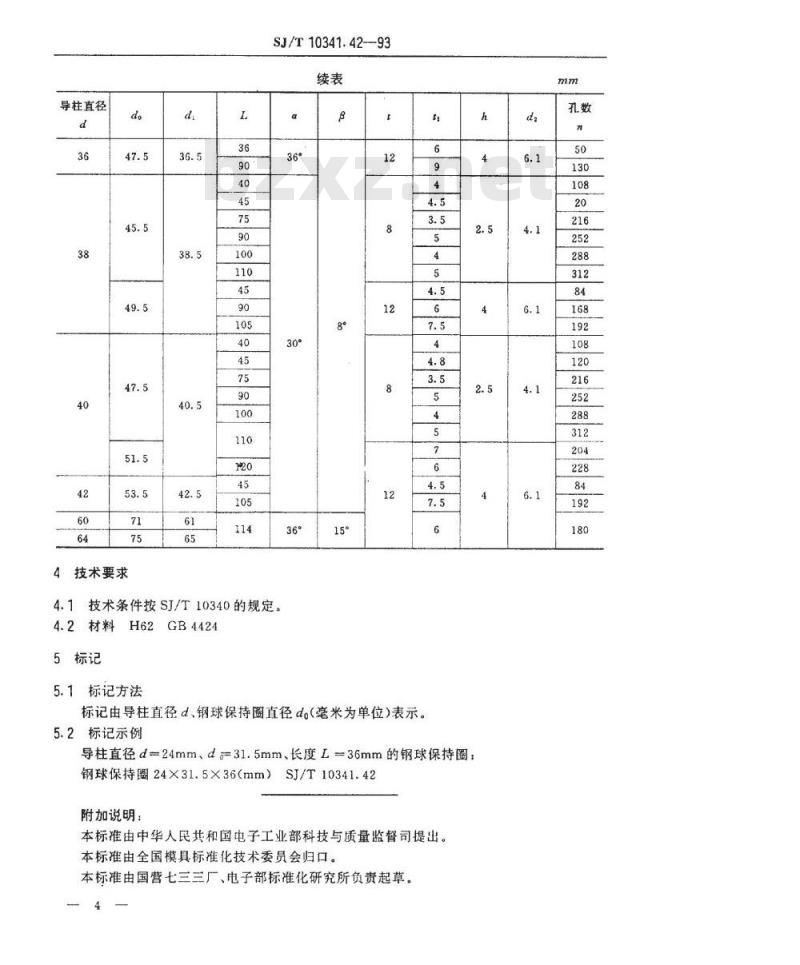

4技术要求
SJ/T10341.42-93
技术条件按SJ/T10340的规定。
4.2材料H62GB4424
5标记
5.1标记方法
标记由导柱直径d、钢球保持图直径d（毫米为单位）表示。5.2标记示例
导柱直径d=24mm、d-31.5mm、长度L=36mm的钢球保持圆钢球保持圈24×31.5×36（mm）SJ/T10341.42附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。4
