SJ/T 10341.43-1993精冲模 凸模

中华人民共和国电子行业标准
精冲模
Punches of fineblankingdie
Piercing punches
主题内容与适用范围
SJ/T10341.43-93
本标准规定了精冲模凸模的结构型式、规格尺寸、技术要求及标记。本标准适用于精冲模活动凸模式典型组合。2引用标准
GB1299
GB8845
SJ/T10340
合金工具钢技术条件
冲模术语
精冲模零件技术条件

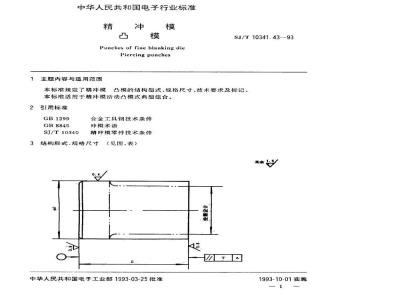

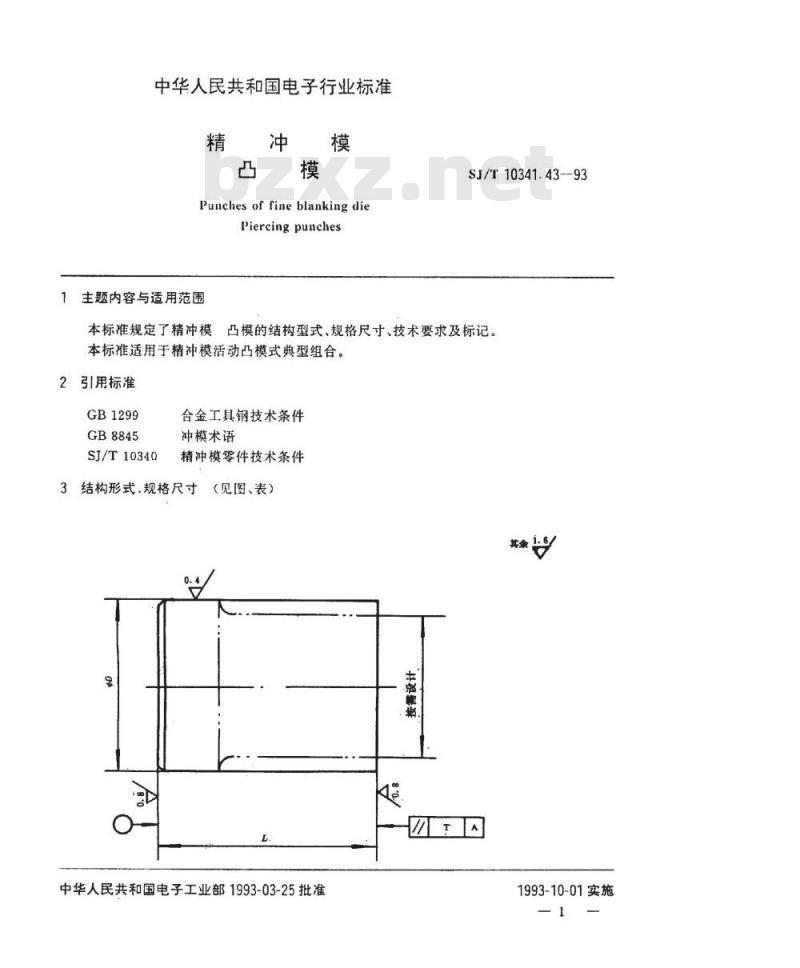

3结构形式.规格尺寸
（见图、表）
中华人民共和国电子工业部1993-03-25批准1993-10-01实施

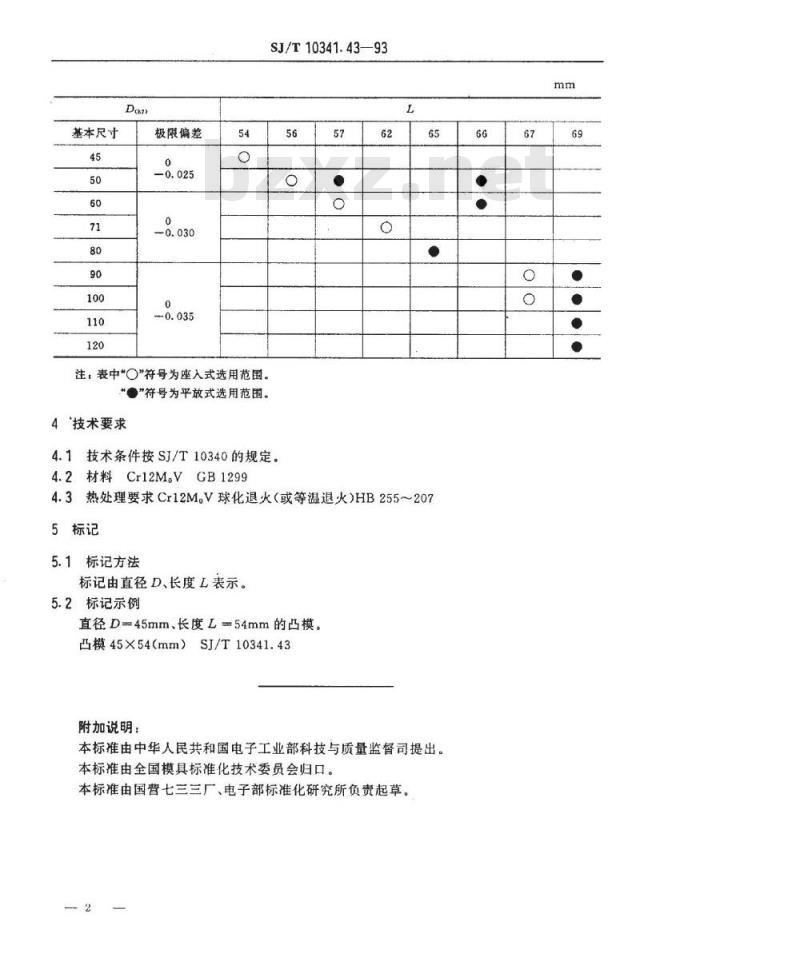

基本尺寸
极限偏差
注，表中\○\符号为座入式选用范围。“”符号为平放式选用范围。
4技术要求
SJ/T10341.43—93
4.1技术条件按SJ/T10340的规定。4.2材料Cr12M.VGB1299
4.3热处理要求Cr12M。V球化退火（或等温退火）HB255~2075标记
5.1标记方法
标记由直径D、长度L表示。
5.2标记示例
直径D=45mm，长度L54mm的凸模
凸模45×54（mm）SJ/T10341.43附加说明：
本标准由中华人民共和国电子工业部科技与质量监督司提出。本标准由全国模具标准化技术委员会归口。本标准由国营七三三厂、电子部标准化研究所负责起草。2
