SJ/T 10351-1993电视发射机通用技术条件

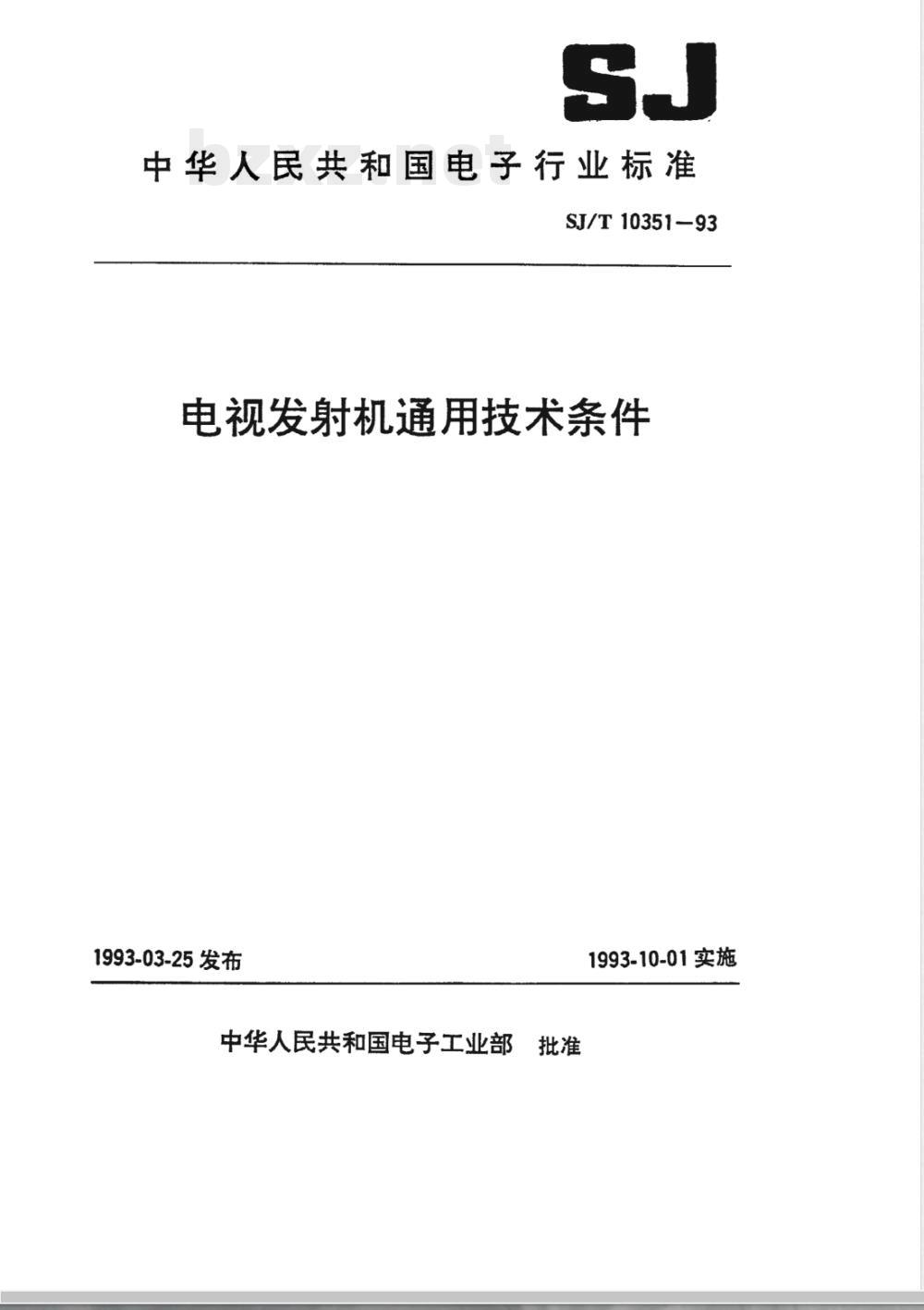

中华人民共和国电子行业标准
SJ/T10351-93
电视发射机通用技术条件
1993-03-25发布
中华人民共和国电子工业部
1993-10-01实施
中华人民共和国电子行业标准
电视发射机通用技术条件

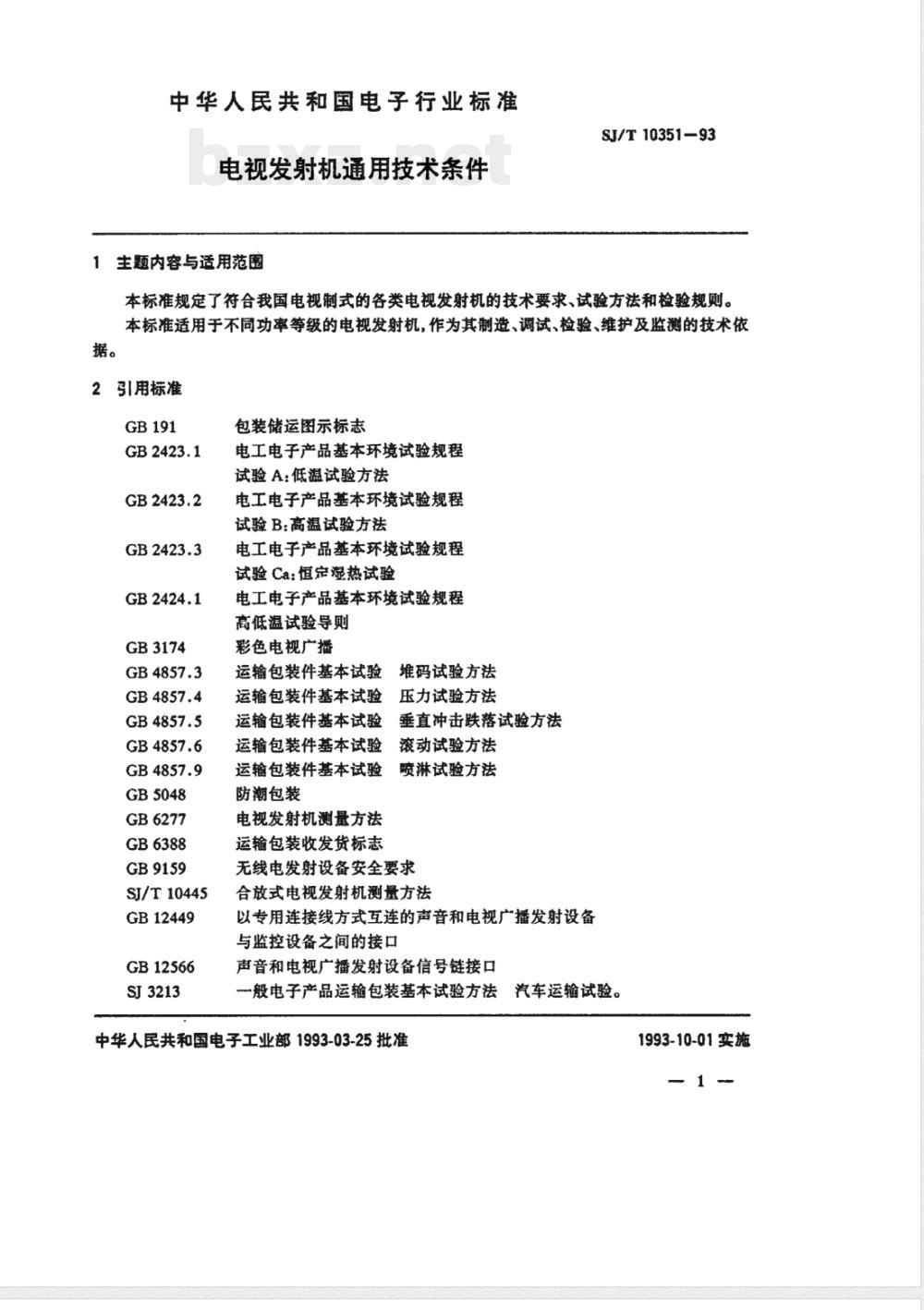

1主题内容与适用范图
SJ/T10351-93
本标准规定了符合我国电视制式的各类电视发射机的技术要求、试验方法和检验规则。本标准适用于不同功率等级的电视发射机，作为其制造、调试、检验、维护及监测的技术依据。
2引用标准
GB3174
GB5048
GB6277
GB6388
GB9159
SJ/T10445
GB12449
GB12566
SJ3213
包装储运图示标志
电工电子产品基本环境试验规程试验A：低温试验方法
电工电子产品基本环境试验规程试验B：高温试验方法
电工电子产品基本环境试验规程试验Ca：恒定湿热试验
电工电子产品基本环境试验规程高低温试验导则
彩色电视广播
运输包装件基本试验
堆码试验方法
运输包装件基本试验
运输包装件基本试验
运输包装件基本试验
运输包装件基本试验
防潮包装
电视发射机测量方法
运输包装收发货标志
压力试验方法
垂直冲击跌落试验方法
滚动试验方法
喷淋试验方法
无线电发射设备安全要求
合放式电视发射机测量方法
以专用连接线方式互连的声音和电视广播发射设备与监控设备之间的接口
声音和电视广播发射设备信号链接口一般电子产品运输包装基本试验方法汽车运输试验。
中华人民共和国电子工业部1993-03-25批准1993-10-01实施
SJ/T10373
3产品分类
SJ/T10351—93
电视发射及差转设备可靠性试验方法产品的品种、代号和标记应在产品标准中规定。4技术要求

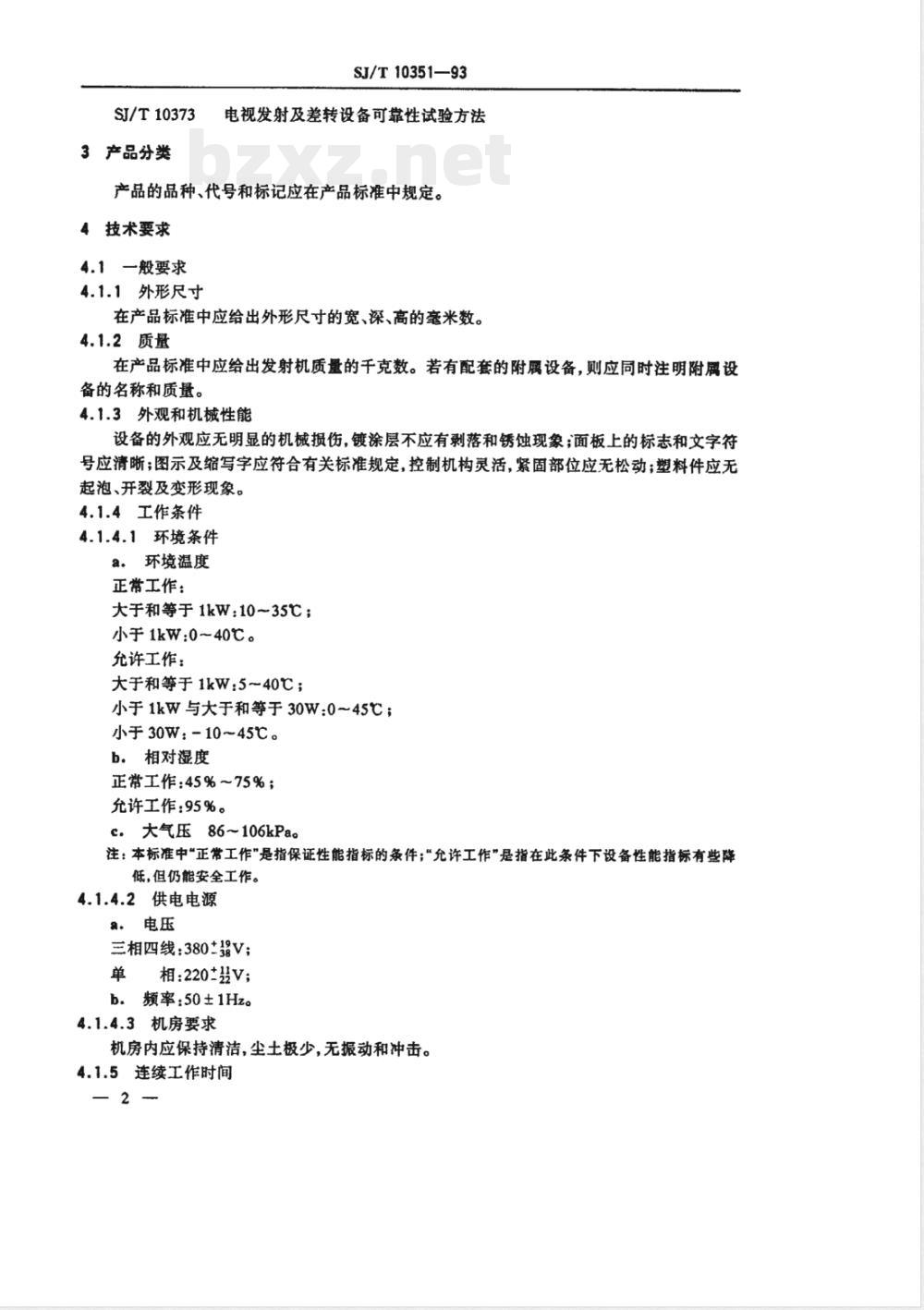

4.1一般要求
4.1.1外形尺寸
在产品标准中应给出外形尺寸的宽、深、高的旁米数。4.1.2质量
在产品标准中应给出发射机质量的千克数。若有配套的附属设备，则应同时注明附属设备的名称和质量。
4.1.3外观和机械性能
设备的外观应无明显的机械损伤，镀涂层不应有落和锈蚀现象；面板上的标志和文字符号应清晰；图示及缩写字应符合有关标准规定，控制机构灵活，紧固部位应无松动；塑料件应无起泡、开裂及变形现象。
4.1.4工作条件
4.1.4.1环境条件
a.环境温度
正常工作：
大于和等于1kW：10~35℃：
小于1kW：0~40℃。
允许工作：
大于和等于1kW：5~40C；
小于1kW与大于和等于30W：0~45℃；小于30W：-10~45℃。
b。相对湿度
正常工作：45%~75%；
允许工作：95%。
c．大气压86~106kPa。
注：本标准中“正常工作\是指保证性能指标的条件：“允许工作”是指在此条件下设备性能指标有些降低，但仍能安全工作。
4.1.4.2供电电源
a.：电压
三相四线：380V；
单相：220V；
b.频率：50±1Hz。
4.1.4.3机房要求

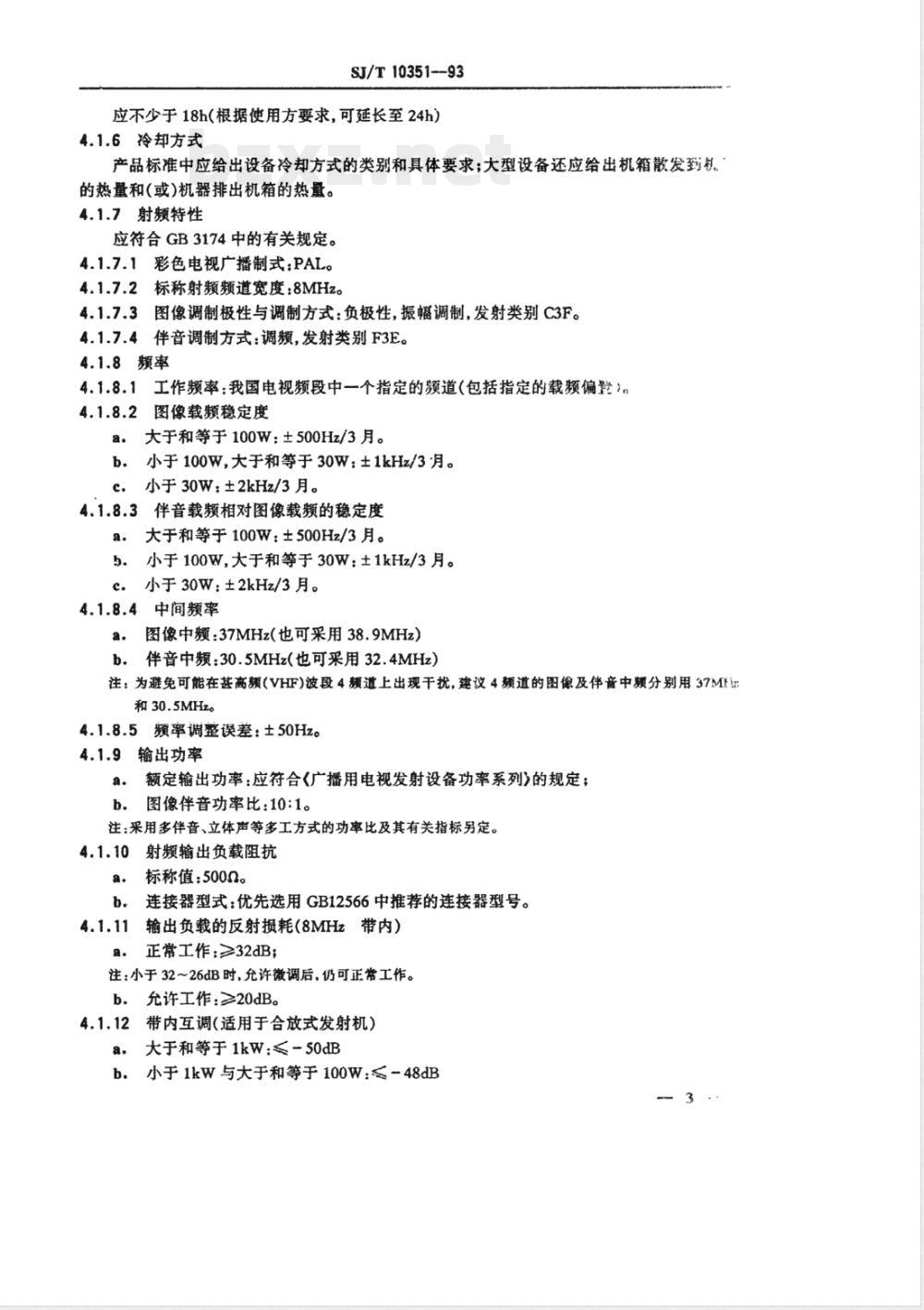

机房内应保持清洁，尘土极少，无振动和冲击。4.1.5连续工作时间
SJ/T10351-93
应不少于18h（根据使用方要求，可延长至24h）4.1.6冷却方式
产品标准中应给出设备冷却方式的类别和具体要求；大型设备还应给出机箱散发到机的热量和（或）机器排出机箱的热量。4.1.7射频特性
应符合GB3174中的有关规定。
4.1.7.1彩色电视广播制式：PAL。4.1.7.2标称射频频道宽度：8MHz。4.1.7.3图像调制极性与调制方式：负极性，振幅调制，发射类别C3F。4.1.7.4伴音调制方式：调频，发射类别F3E。4.1.8频率
工作频率：我国电视频段中一个指定的频道（包括指定的载频偏整）4.1.8.2图像载频稳定度
大于和等于100W：±500Hz/3月。a.
b.小于100W，大于和等于30W：±1kHz/3月。小于30W：±2kHz/3月。
4.1.8.3伴音载频相对图像载频的稳定度大于和等于100W：±500Hz/3月。a.
小于100W，大于和等于30W：土1kHz/3月。小于30W：±2kHz/3月。
4.1.8.4中间频率
图像中额：37MHz（也可采用38.9MHz）b，伴音中频：30.5MHz（也可采用32.4MHz）注：为避免可能在甚高频（VHF）波段4频道上出现干扰，建议4额道的图像及伴音中频分别用37M和30.5MHz
4.1.8.5频率调整误差：土50Hz。4.1.9输出功率
额定输出功率：应符合《广播用电视发射设备功率系列》的规定；b.图像伴音功率比：10:1。
注：采用多伴音、立体声等多工方式的功率比及其有关指标另定。射频输出负载阻抗
标称值：5000
连接器型式：优先选用GB12566中推荐的连接器型号。4.1.11输出负载的反射损耗（8MHz带内）正常工作：≥32dB；
注：小于32~26dB时允许微调后，仍可正常工作。b.
允许工作：≥20dB。
2带内互调（适用于合放式发射机）4.1.12
大于和等于1kW：≤-50dB
b。小于1kW与大于和等于100W≤-48dB3
c.小于100W：≤-46dB
4.1.13非所需发射

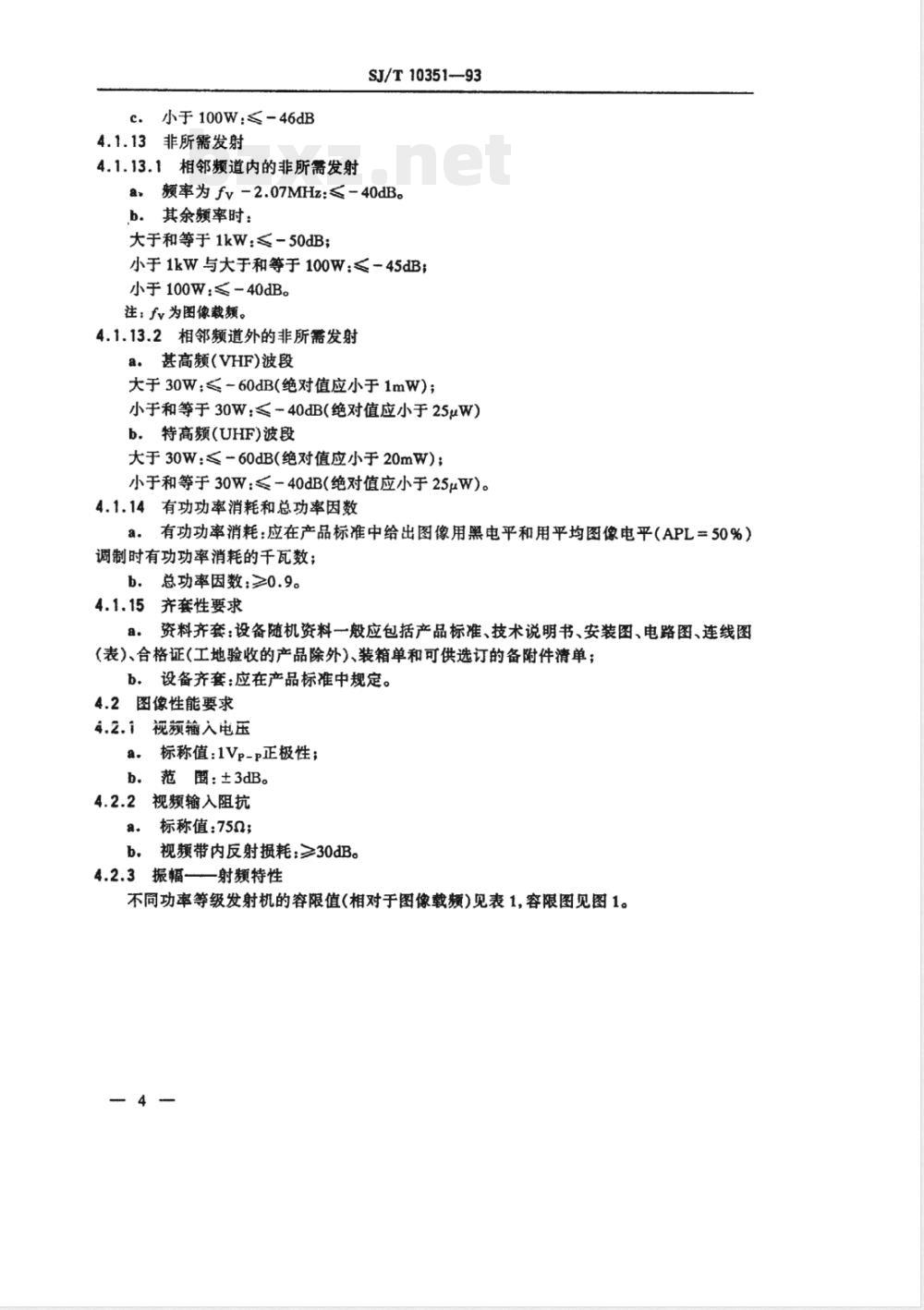

4.1.13.1相邻频道内的非所需发射SJ/T10351—93
额率为fv-2.07MHz：≤-40dB。
b其余频率时：
大于和等于1kW：≤-50dB；
小于1kW与大于和等于100W：≤-45dB；小于100W≤-40dB。
注：fv为图像载额。
4.1.13.2相邻频道外的非所需发射a：甚高频(VHF)波段
大于30W：≤-60dB（绝对值应小于1mW）；小于和等于30W：≤-40dB（绝对值应小于25uW）b，特高频(UHF)波段
大于30W：≤-60dB（绝对值应小于20mW）)：小于和等于30W：≤-40dB(绝对值应小于25μW）。4.1.14有功功率消耗和总功率因数a.有功功率消耗：应在产品标准中给出图像用黑电平和用平均图像电平（APL=50%）调制时有功功率消耗的干瓦数；b.总功率因数：≥0.9。
4.1.15齐套性要求
资料齐套：设备随机资料一般应包括产品标准、技术说明书、安装图、电路图、连线图a.
表）、合格证（工地验收的产品除外)、装箱单和可供选订的备附件清单；b.设备齐套：应在产品标准中规定。4.2图像性能要求
4.2.1视预辅入电压
a.标称值：1Vp-p正极性；
b。范围：±3dB。
4.2.2视频输入阻抗
a。标称值：75Q；
b，视频带内反射损耗：≥30dB。4.2.3振幅——射频特性
不同功率等级发射机的容限值(相对于图像载频)见表1，容限图见图1。4-
发射机功率
发射机功率
发射机功率
发射机功率
≥1kw
SJ/T10351—93
续表1
续表1
续表1
≥1kw
≥1kw
≥30W
发射机功率
发射机功率
-4.43±0.2
-1.25-0.75
上限下限
≥1kw
SJ/T10351-93
续表1
续表1
≥ikw
数铺（dB)+1
(a）大于和等于1kW的发射机
≥30W
禁享MH）
-4.43±0.2
-1.25~0.75
-4.43±0.2
-1.25~-0.75
SJ/T10351-93
最端cdB
(b)小于1kW与大于和等于30W的发射机上限
(c)小于30W的发射机
图1振幅一射频待性容限
注：使用声表面波滤波器时，不定频率基准点，振幅一射频特性应分别落入相应的容限值范困内。4.2.4振幅视频待性
■家（MH）
服车(MHa）
振幅-
SJ/T10351-—93
一视频待性的容限值见表2，容限图见图2。表2
经幅（dB）
#车(MH）
图2振幅—视频特性容限图
注；不作为设备检验的测试项目，仅供设备使用、维护时选用。4.2.5群时延——频率特性
不同功率等级发射机的容限值见表3，容限图见图3中曲线A，B，C。表3
发射机功率
发射机功率
≥30W
续表3
≥1kw
#时送（a.）
SJ/T10351—93
图3群时延———频率特性容限
图中A一大于和等于1kW的发射机；B一小于1kW与大于和等于30W的发射机；C一小于30W的发射机。
最事（MHa）
注：①使用声表面波滤波器时，不定基准点，发射机群时延一频率特性的容限值，大于和等于30W为±50ns，小于30W为±100ng。
②用于图文电视广播用的发射机，群时延一额率特性另定。4.2.6亮度信号的波形失真
场时间波形失真（场倾斜）：≤2%；行时间波形失真（行倾斜)·≤2%；b.
2T正弦平方脉冲失真（Kp)：≤2%。c
2T正弦平方脉冲失真必须在图4所示的容限范围内。容黑（%）
T-S3HS
图42T正弦平方脉冲失真容限图
时间（na）
d。高频方波的过冲：250kHz方波的过冲的容限值见表4及图5。9
SJ/T10351-93
容限（%）
安服（）
-10-10062.587.517.5
图5高频方波容限图
色度与亮度信号的时延差及增益差色度与亮度信号的时延差：≤±35ns；b.
色度与亮度信号的增益差：≤±1dB。上
时间（na）
注：4.2.6条d和4.2.7条不作为设备检验的测试项目，仅供设备使用维护时选用，4.2.6和4.2.7条对于小于30W的发射机不作要求。
图像输出功率变化和消隐电平变化图像输出功率变化：≤±0.25dB；消隐电平变化：≤±2.5%。
4.2.9由于亮度信号电平不同引起的亮度信号的幅度失真10
低频亮度非线性；≤10%。
SJ/T10351—93
4.2.10由于亮度信号电平不同引起的色度信号的失真4.2.10.1微分增益(DG)
a.大于等于1kW：≤6%；
b.小于1kW与大于和等于30W：≤8%；小于30W：≤12%。
4.2.10.2微分相位（Dp）
a，大于等于1kW：≤±5°
b，小于1kW与大于和等于30W：≤±7：小于30W≤±12。
4.2.11连续随机杂波
10kHz~6MHz频率范围内随机杂波信杂比（不加权）：≥50dB。4.2.12低频周期性干扰
1kHz以内低频周期性干扰信杂比：≥48dB。4.3伴音性能要求
4.3.1音频输入电平
a，标称值：0dBm；
b，范围：±6dBm。
4.3.2音频输入阻抗
6000平衡。
4.3.3频偏
最大额偏：土50kHz。
4.3.4音频谐波失真
40Hz~15kHz范围内：
a大于和等于30W：≤1%：
i.小丁30W：≤2%。
4.3.5振幅一频率特性
40Hz~15kHz相对于标准预加重曲线a.大于和等于30W≤±1dB；
b.小于30W：±2dB。
预加重时间常数：50μs；
预加重曲线见图6，数值见表5。表5
