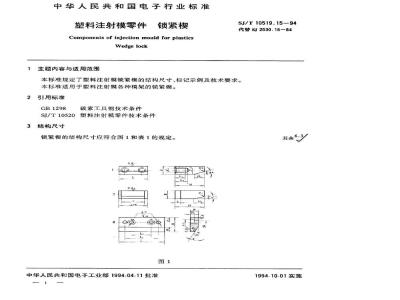

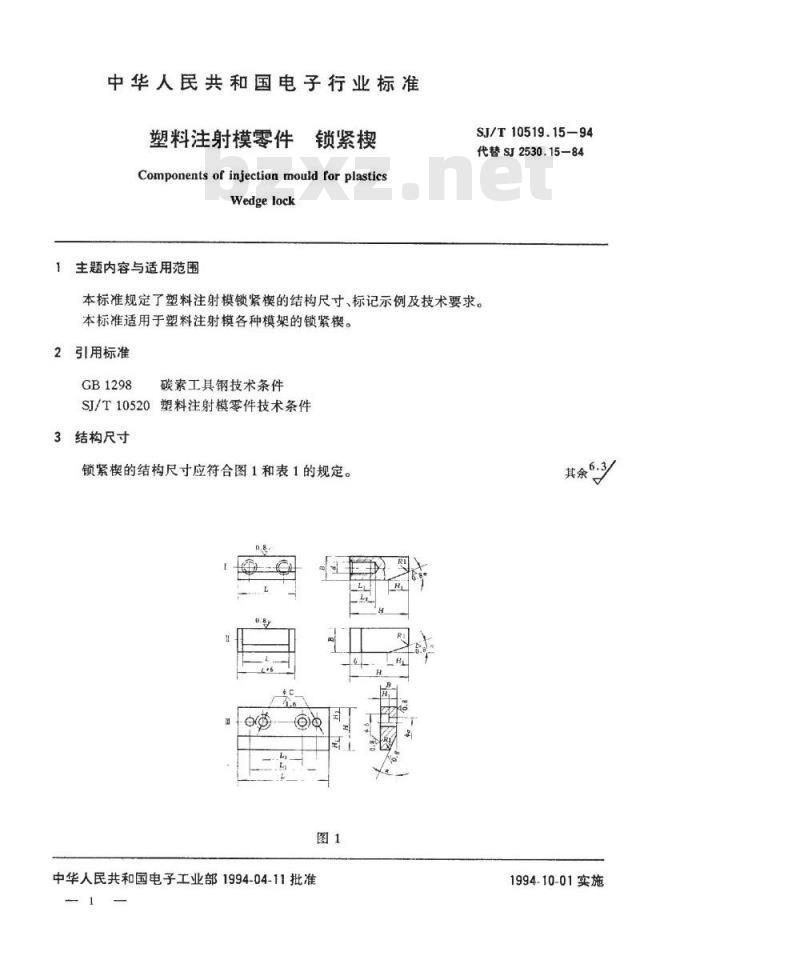

SJ/T 10519.15-1994塑料注射模零件 锁紧楔

中华人民共和国电子行业标准
塑料注射模零件
锁紧楔
Componentsof injectionmouldforplasticsWedge lock
主题内容与适用范围
SJ/T10519.15-94
代替SJ2530.15-84
本标准规定了塑料注射模锁紧模的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的锁紧楔。引用标准
GB1298
碳索工具钢技术条件
SJ/T10520塑料注射模零件技术条件结构尺寸

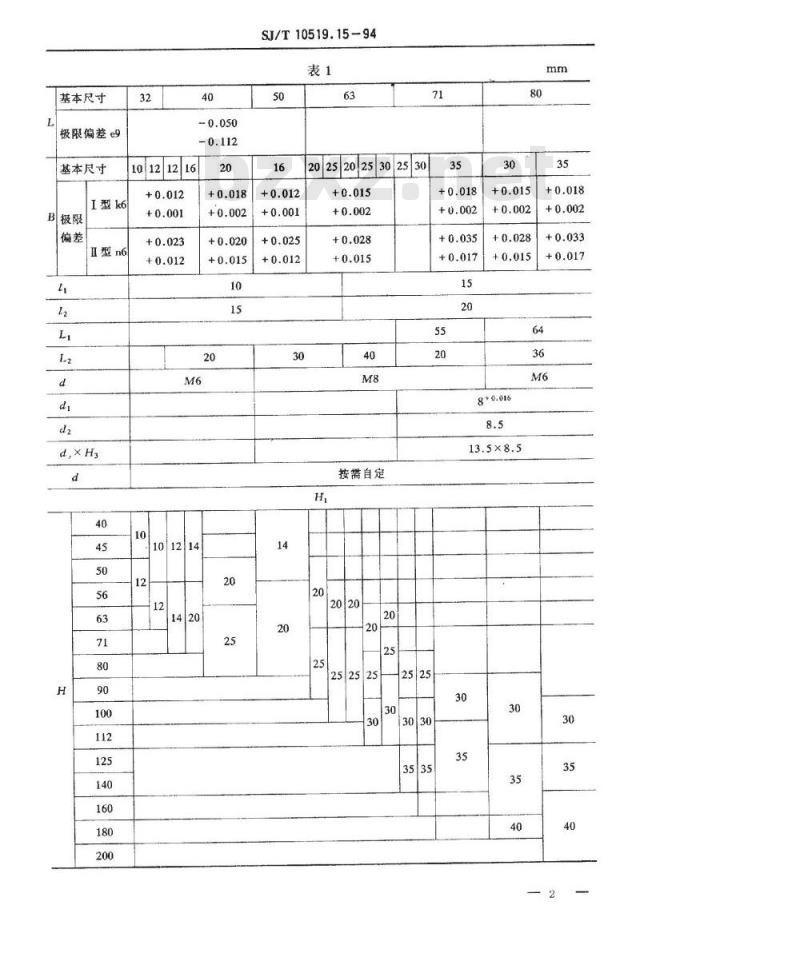

锁紧楔的结构尺寸应符合图1和表1的规定。图1
中华人民共和国电子工业部1994-04-11批准1994-10-01实施
基本尺寸
极限偏差e9
基本尺寸
I型k6
B极限
I型n6
10121216
101214
SJ/T10519.15-94
2025202530 2530
按需自定
13.5×8.5

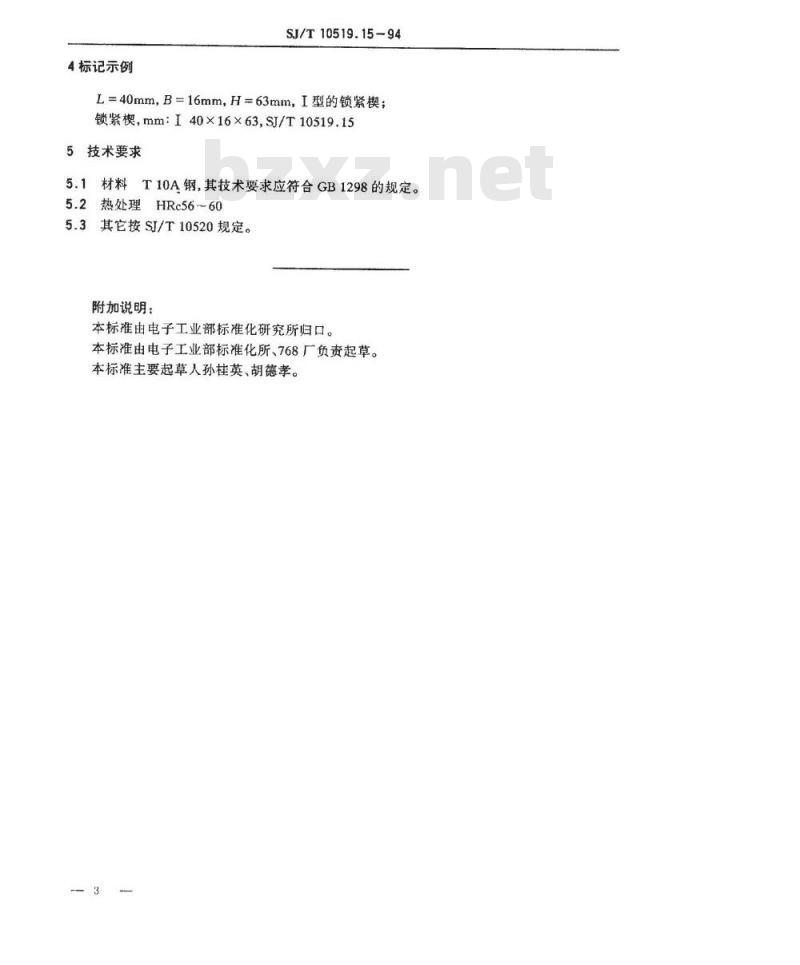

4标记示例
SJ/T10519.15-94
L=40mm，B=16mm，H=63mm，I型的锁紧；锁紧，mm：I40×16×63,SJ/T10519.155技术要求
5.1材料
T10A钢，其技术要求应符合GB1298的规定。5.2热处理HRc56~60
3其它按SI/T10520规定。
附加说明：
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化所、768厂负责起草。本标准主要起草人孙桂英、胡德孝。3
