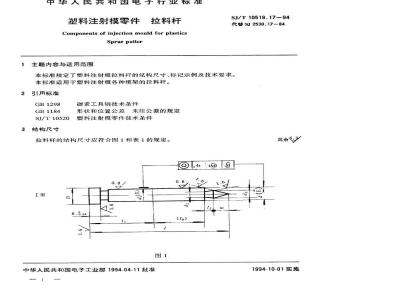

SJ/T 10519.17-1994塑料注射模零件 拉料杆

中华人民共和国电子行业标准
塑料注射模零件
拉料杆
Components of injection mould for plasticsSpruepuller
主题内容与适用范围
SJ/T10519.17-94
代替SJ2530.1784
本标准规定了塑料注射模拉料杆的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的拉料杆。2引用标准
GB1298
GB1184
SJ/T10520
3结构尺寸
碳索工具钢技术条件
形状和位置公差未注公差的规定塑料注射模零件技术条件

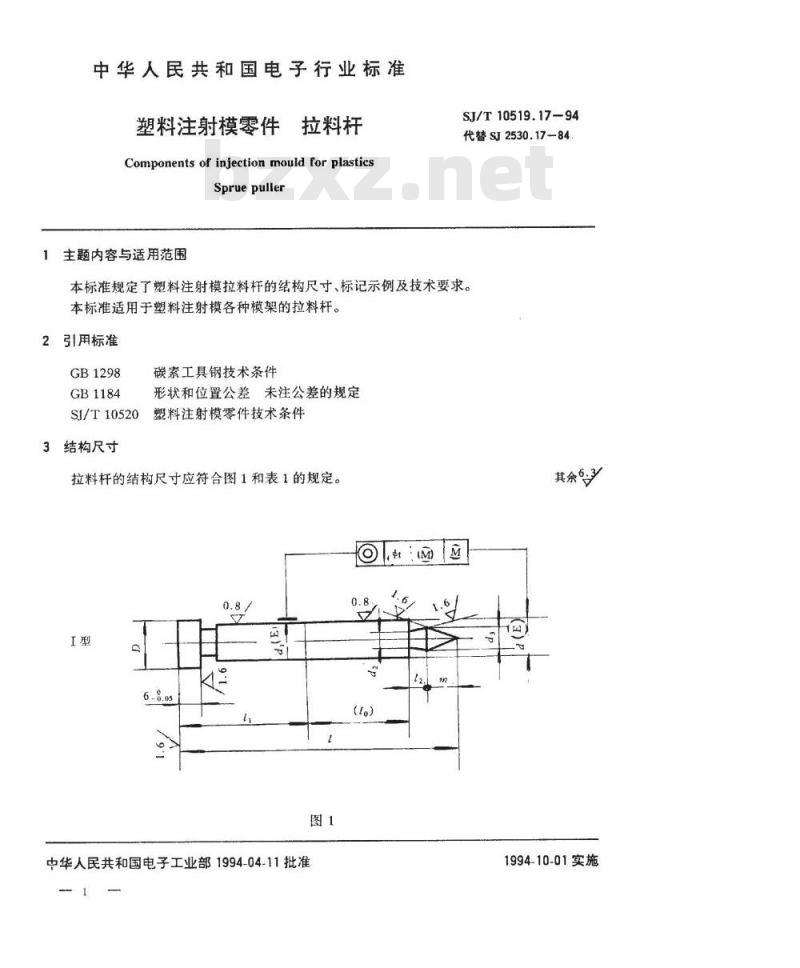

拉料杆的结构尺寸应符合图1和表1的规定。0.8/
中华人民共和国电子工业部1994-04-11批准0.8
其余3
1994-10-01实施
SJ/T 10519.17-94
(L。)

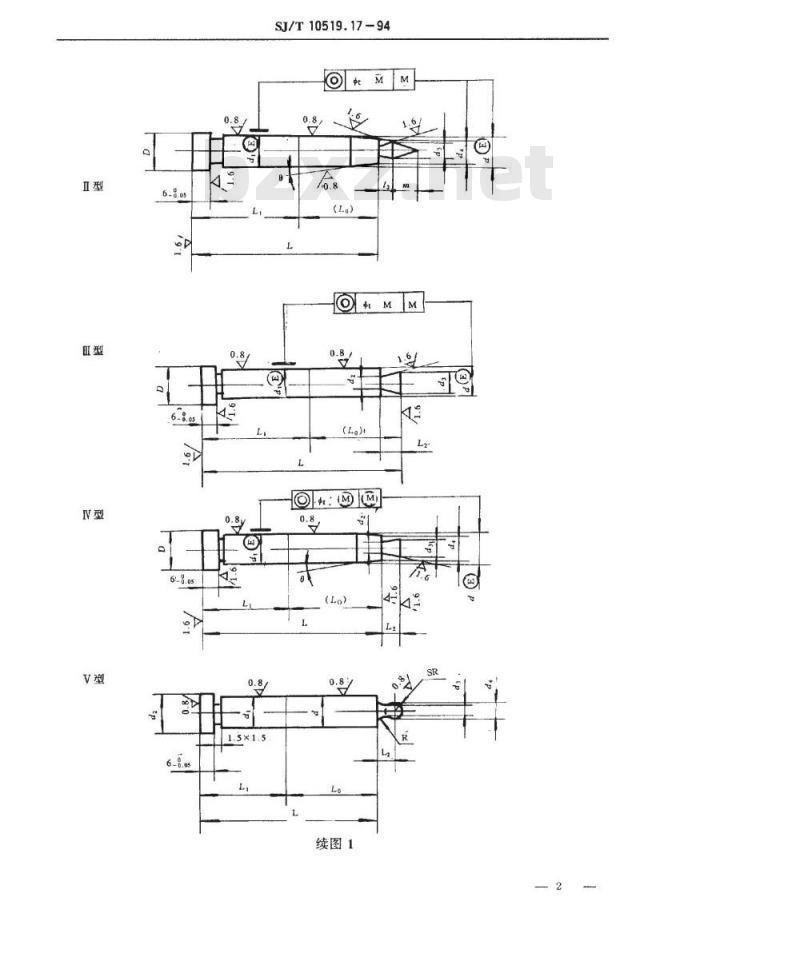

续图1

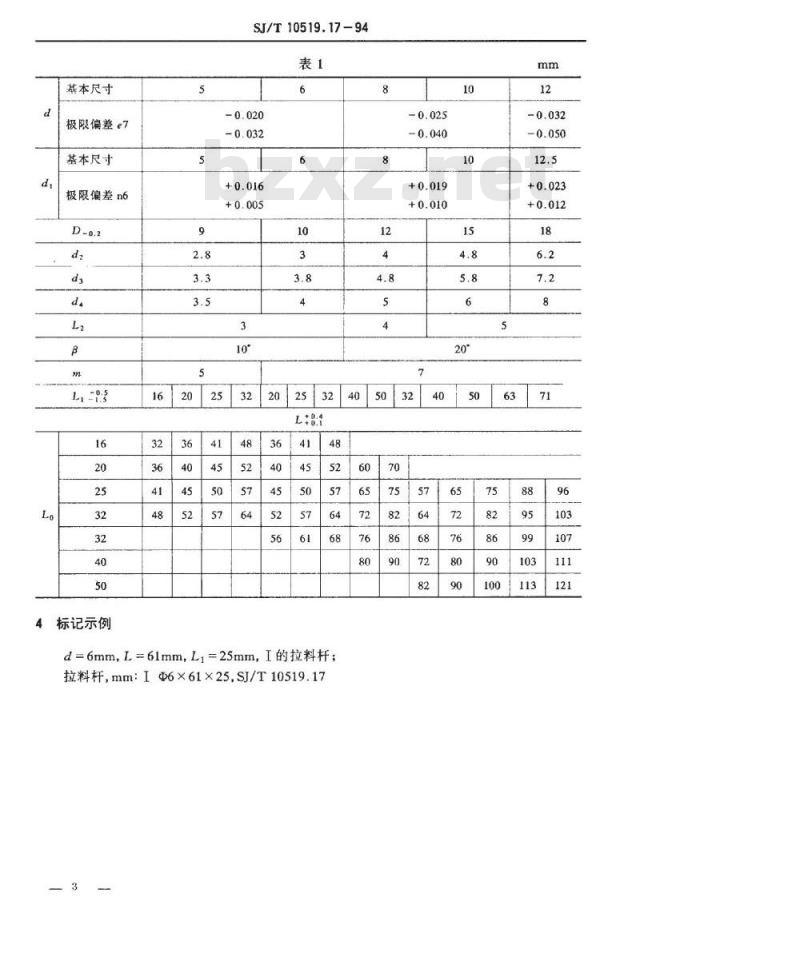

基本尺寸
极限偏差e7
基本尺寸
极限偏差n6
4标记示例
SJ/T10519.17-94
d=6mm，L=61mm，L,=25mm，I的拉料杆；拉料杆，mm：I6×61×25.SJ/T10519.173
5技术要求
SJ/T10519.17-94
5.1材料T10A钢，其技术要求应符合GB1298的规定。热处理，HRc53～57.HRc=45±0
5.3图中标注的形位公差t值按GB1184附表4的6级规定。5.4其它按SJ/T10520规定
附加说明：
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化所、768、716、772厂负责起草。本标准主要起草人孙桂英、胡德孝、吴平、陈锦文。4
