SJ/T 10519.22-1994塑料注射模零件 定位圈

中华人民共和国电子行业标准
塑料注射模零件定位圈
Componentsof injectionmouldforplasticsLocatingring
主题内容与适用范围
SJ/T10519.22-94
代替SJ2530.22-84
本标准规定了塑料注射模定位圈的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的定位圈。引用标准
SJ/T10520
3结构尺寸
优质碳素结构钢钢号和一般技术条件塑料注射模零件技术条件

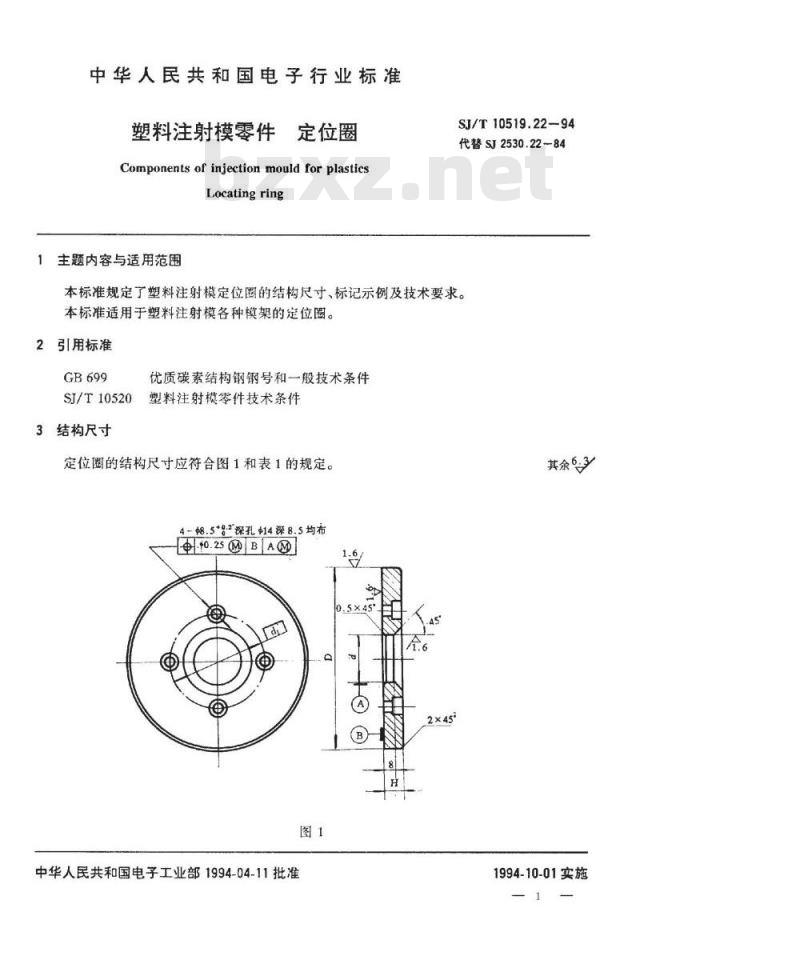

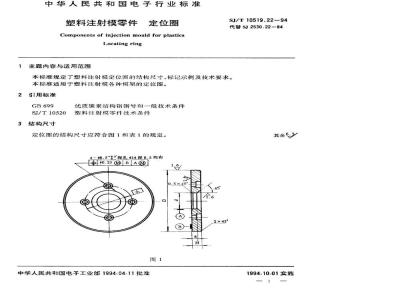

定位圈的结构尺寸应符合图1和表1的规定。4-8.5*9-2深孔14深8.5均布
电t0.25BA@
中华人民共和国电子工业部1994-04-11批准1.6/
其余6.3
1994-10-01实施

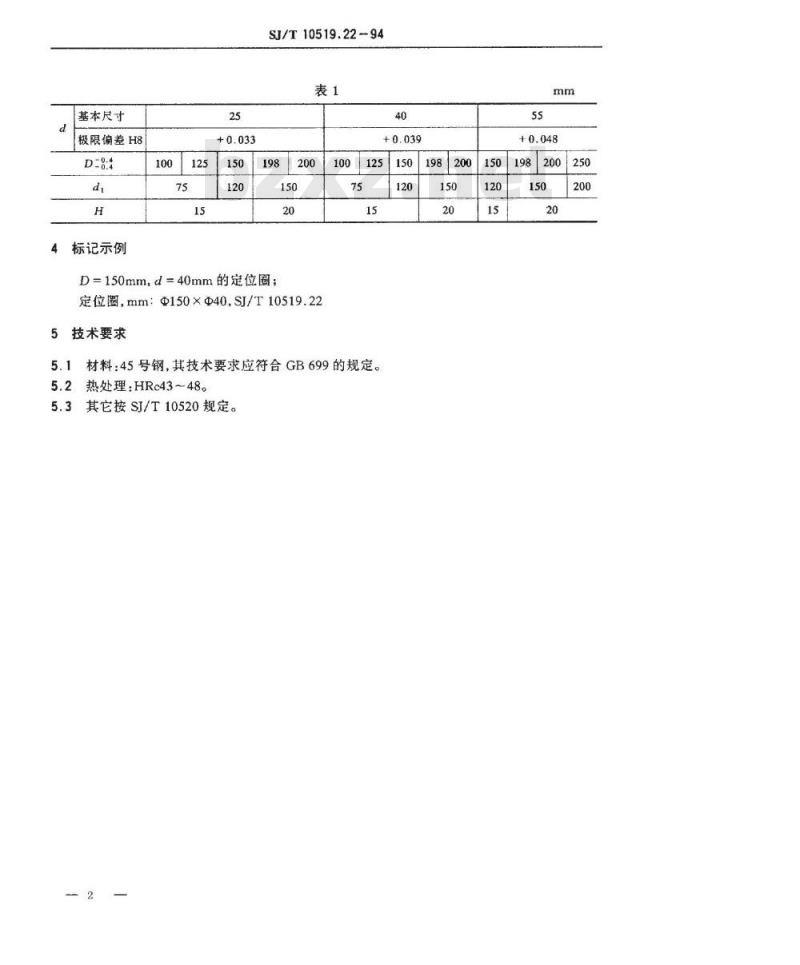

基本尺寸
极限偏差H8
标记示例
SJ/T10519.2294
D=150mm，d=40mm的定位圈；
定位圈，mm；@150×Φ40.SJ/T10519.22技术要求
5.1材料：45号钢，其技术要求应符合GB699的规定。5.2热处理：HRc4348。
5.3其它按SJ/T10520规定。
1.定位圈；2.通用浇口套「型。图A4
1.定位圈。
附加说明：
SJ/T10519.22-94

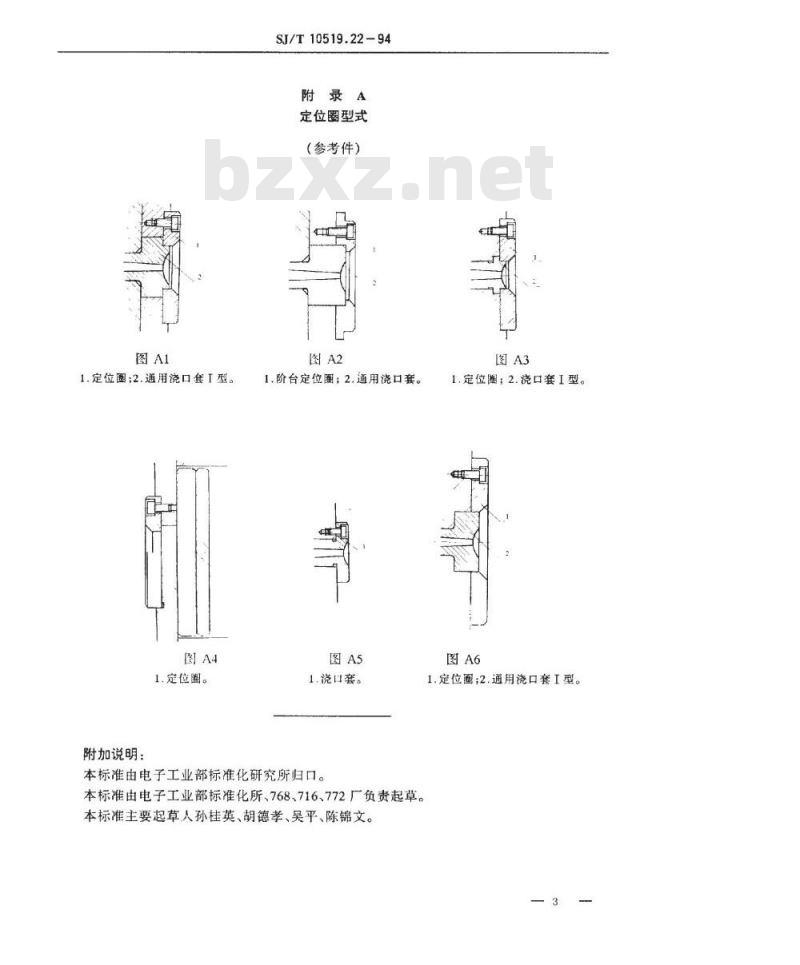

附录A
定位圈型式
(参考件)
1.阶台定位圈；2.通用浇口套。图AS
1.浇口套。
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化所、768、716、772厂负责起草。本标准主要起草人孙桂英、胡德孝、吴平、陈锦文。图A3
1.定位圈；2.浇口套I型。
1.定位圈；2.通用浇口套I型。
