标准内容

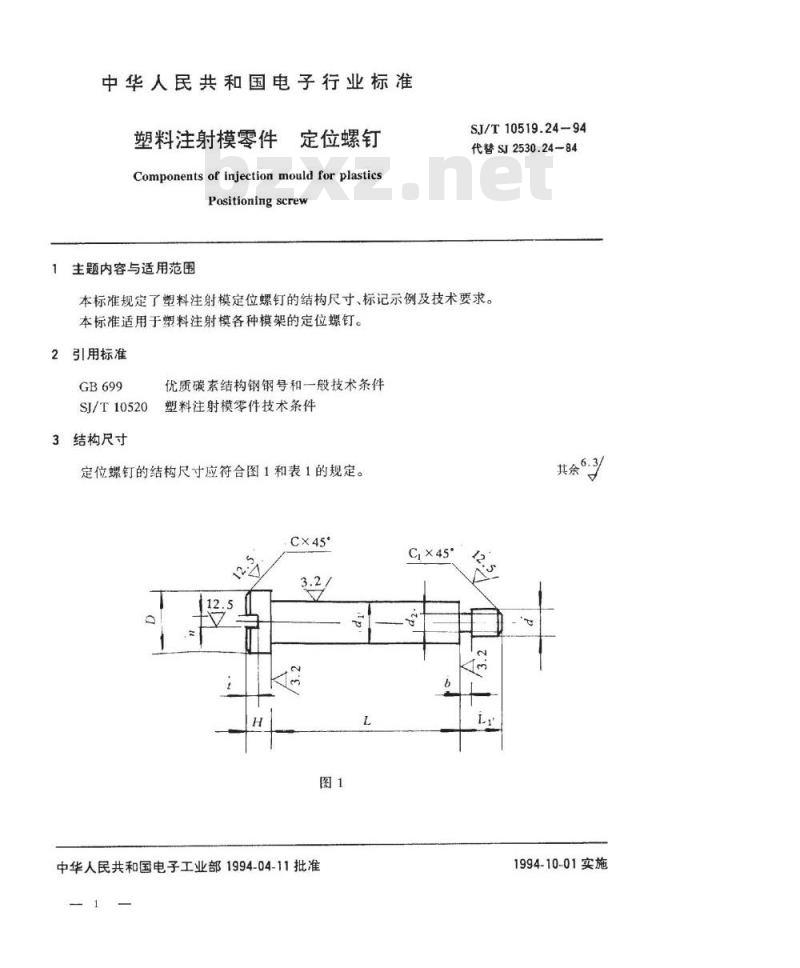

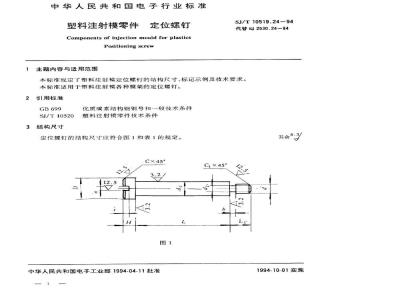

中华人民共和国电子行业标准
塑料注射模零件
定位螺钉
Componentsof injectionmouldforplasticsPositioningscrew
主题内容与适用范围
SJ/T10519.24-94
代替SI2530.24-84
本标准规定了塑料注射模定位螺钉的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的定位螺钉。2引用标准
SJ/T10520
3结构尺寸
优质碳系结构钢钢号和一般技术条件塑料注射模零件技术条件
定位螺钉的结构尺寸应符合图1和表1的规定。Cx45°
中华人民共和国电子工业部1994-04-11批准C×45
1994-10-01实施
标记示例
SJ/T10519.24-94
d=M6,mm，L=45mm定位螺钉：
定位螺钉，mm：M6×45，SJ/T10519.245技术要求
5.1材料：45号钢，其技术要求应符合GB699的规定。5.2热处理：HRc43~48。
5.3其它按SJ/T10520规定。
附加说明：
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化所、768、716、772厂负责起草。本标准主要起草人孙桂英、胡德孝、吴平、陈锦文。c
