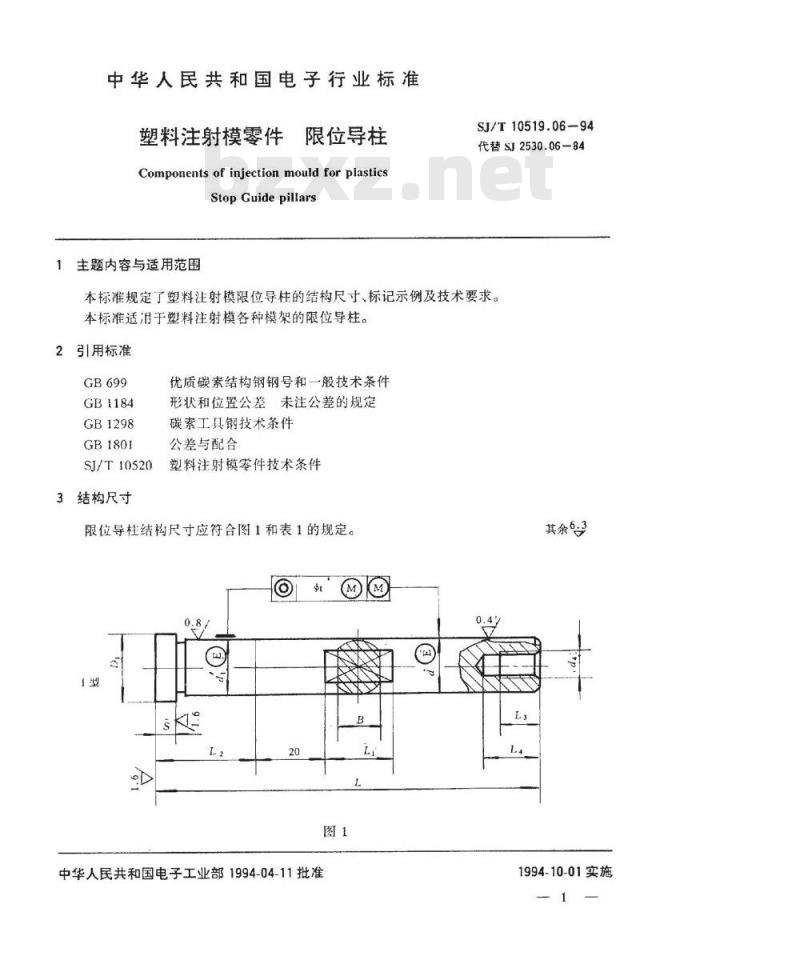

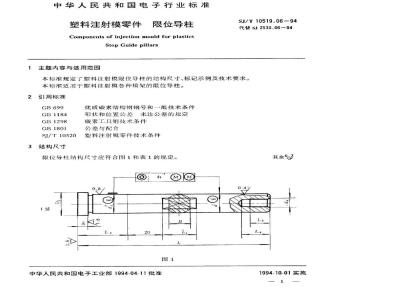

SJ/T 10519.6-1994塑料注射模零件 限位导柱

中华人民共和国电子行业标准
塑料注射模零件限位导柱
Components of injection mould for piasticsStopGuidepillars
主题内容与适用范围
SJ/T10519.06-94
代替S2530.06-84
本标准规定了塑料注射模限位导柱的结构尺寸、标记示例及技术要求。本标准适于塑料注射模各种模架的限位导柱。2引用标准
GB1184
GB1298
GB1801
SJ/T10520
3结构尺寸
优质碳素结构钢钢号和一般技术条件形状和位置公差未注公差的规定碳素工具钢技术条件
公差与配合
塑料注射模零件技术条件

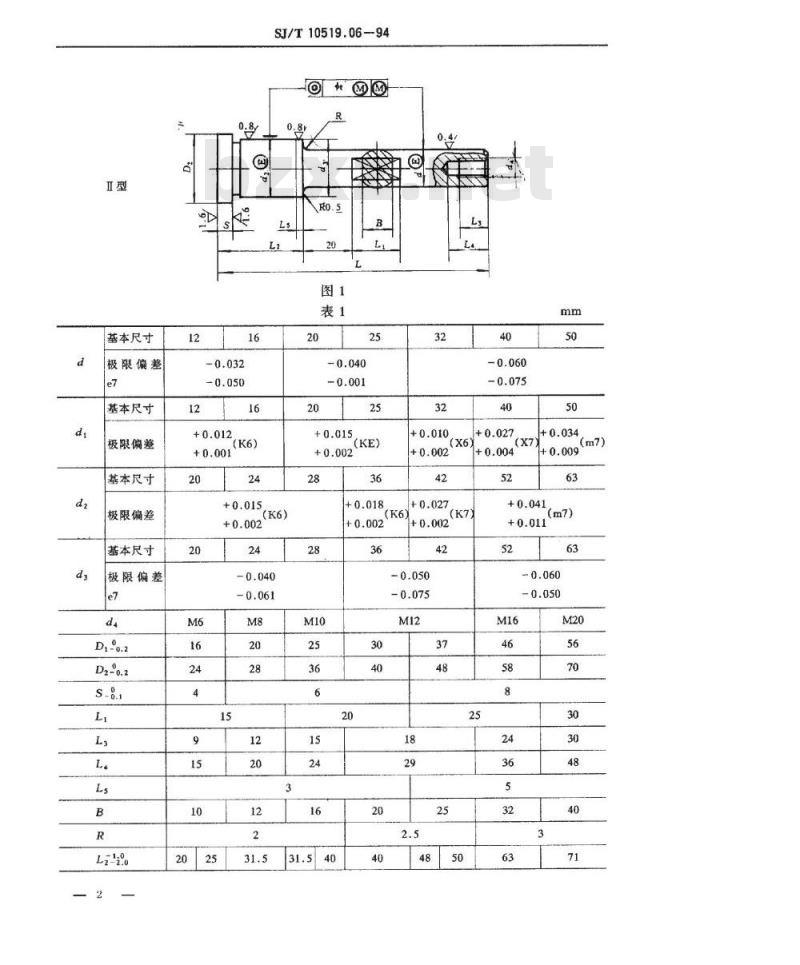

限位导柱结构尺寸应符合图1和表1的规定。0.8/
中华人民共和国电子工业部1994-04-11批准其杂3
1994-10-01实施
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
基本尺寸
极限偏差
SJ/T10519.06--94
（K6）
（K6）
（x6）
(K7）
（m7）
标记示例
SJ/T10519.06-94

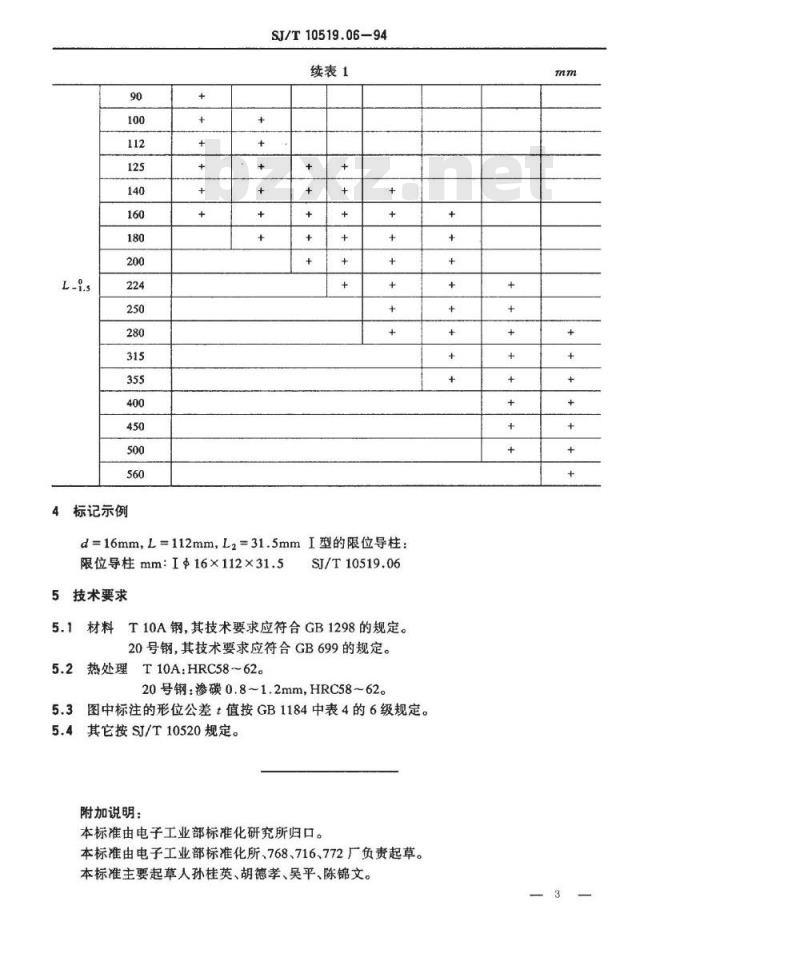

续表1
d=16mm，L=112mm，Lz=31.5mmI型的限位导柱：限位导柱mm：Ig16×112×31.5
5技术要求
SJ/T10519.06
5.1材料T10A钢，其技术要求应符合GB1298的规定。20号钢，其技术要求应符合GB699的规定。5.2热处理T10A:HRC58~62。
20号钢：渗碳0.8~1.2mm，HRC58~62。5.3图中标注的形位公差t值按GB1184中表4的6级规定。5.4其它按SJ/T10520规定。
附加说明：
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化所.768、716.772厂负责起草。本标准主要起草人孙桂英、胡德孝、吴平、陈锦文。+
