SJ/T 10519.9-1994塑料注射模零件 垫板导套

中华人民共和国电子行业标准
塑料注射模零件
垫板导套
Components of injection mould for plasticsGuide bushes for spacer
主题内容与适用范围
SJ/T10519.09-94
代替SJ2530.09-84
本标准规定了塑料注射垫板导套的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的垫板导套。2引用标准
GB1184
GB1298
SJ/T10520
3结构尺寸
形状和位置公差未注公差的规定碳素工具钢技术条件
塑料注射模零件技术条件

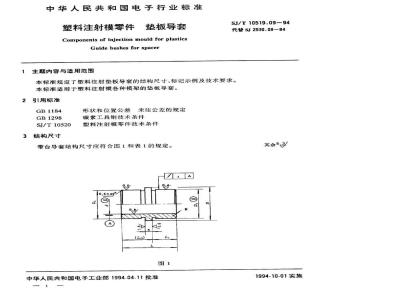

带台导套结构尺寸应符合图1和表1的规定。A
中华人民共和国电子工业部1994-04-11批准?
其余6
1994-10-01实施

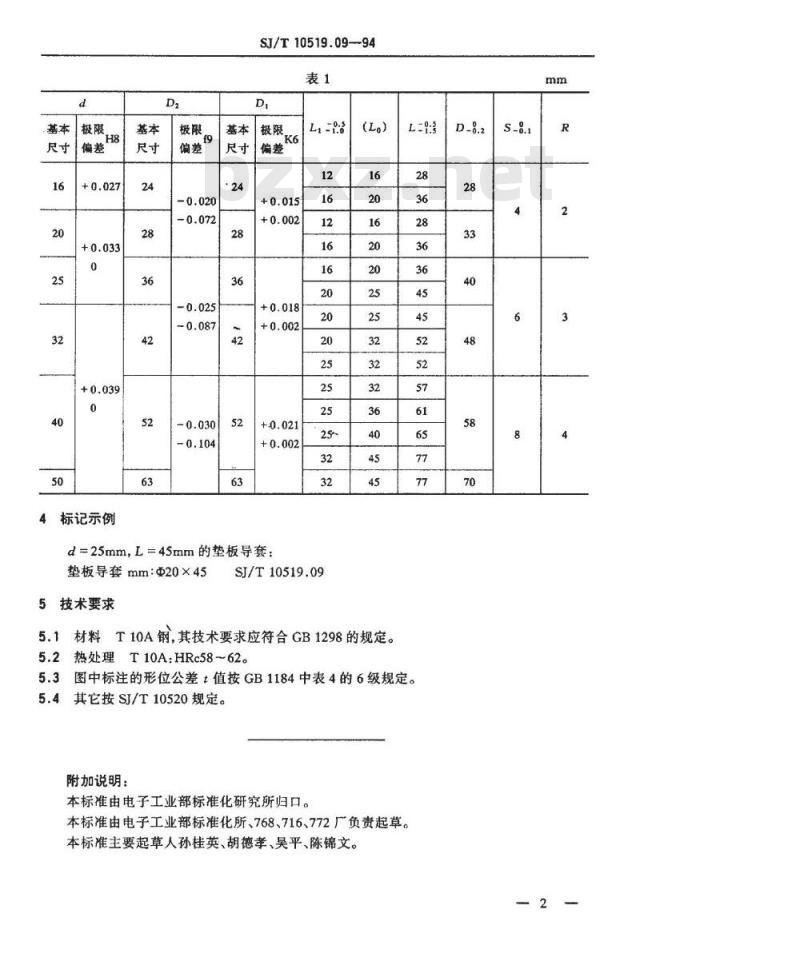

4标记示例
SJ/T10519.09—94
d=25mm，L=45mm的垫板导套：
垫板导套mm：Φ20×45
5技术要求
SJ/T10519.09
5.1材料T10A钢，其技术要求应符合GB1298的规定。5.2热处理T10A：HRc58~62。
5.3图中标注的形位公差t值按GB1184中表4的6级规定。5.4其它按SJ/T10520规定。
附加说明：
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化所、768、716、772厂负责起草。本标准主要起草人孙桂英、胡德孝、吴平、陈锦文。D-8.2
