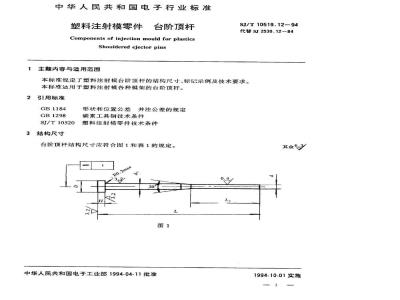

SJ/T 10519.12-1994 塑料注射模零件 台阶顶杆

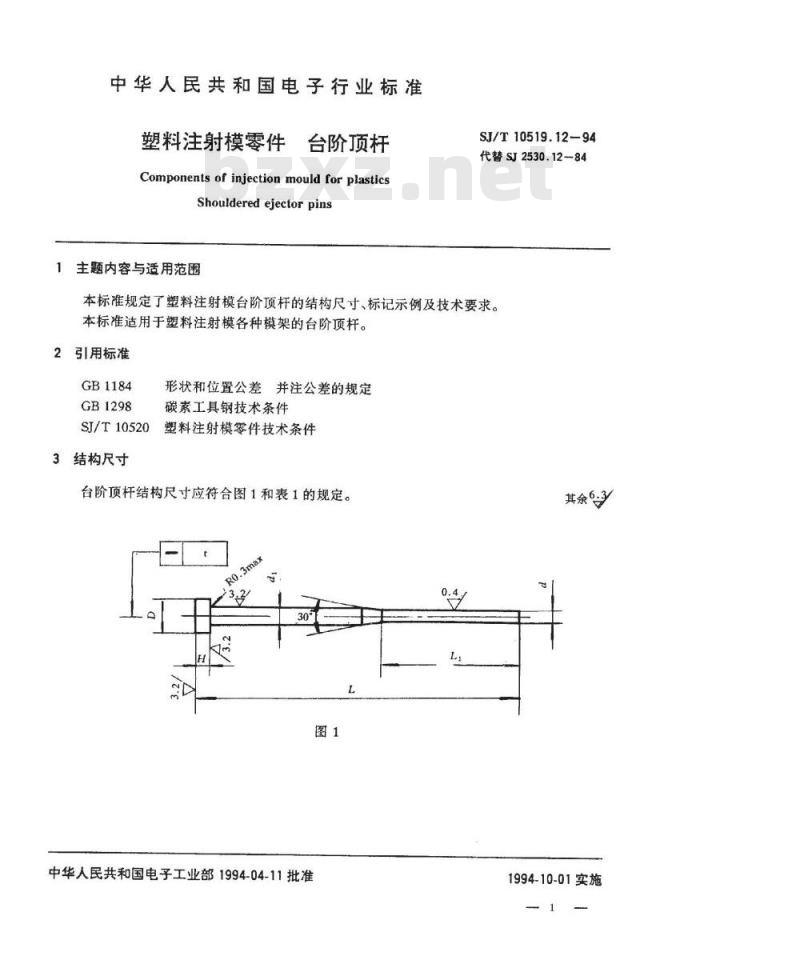

SJ/T 10519.12-1994 塑料注射模零件 台阶顶杆

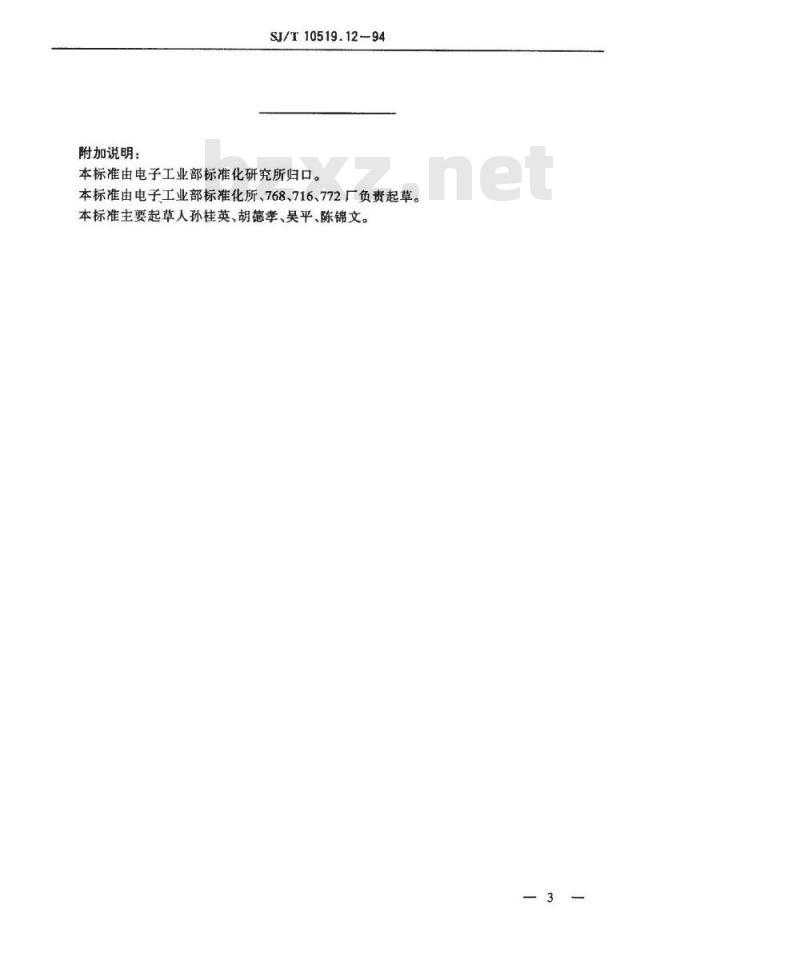

SJ/T 10519.12-1994 塑料注射模零件 台阶顶杆

标准内容

中华人民共和国电子行业标准
塑料注射模零件
台阶顶杆
Components of injection mould for plasticsShouldered ejector pins
主题内容与适用范围
SJ/T10519.12-94
代替SJ2530.12—84
本标准规定了塑料注射模台阶项杆的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的台阶顶杆。2
引用标准
GB1184
GB1298
SJ/T10520
3结构尺寸
形状和位置公差并注公差的规定碳素工具钢技术条件
塑料注射模零件技术条件
台阶顶杆结构尺寸应符合图1和表1的规定。30°
中华人民共和国电子工业部1994-04-11批准其余受www.bzxz.net
1994-10-01实施
基本尺寸
极限偏差e7
标记示例
SJ/T10519.12—94
d=2mm,L=100mm,L,=50mm的台阶顶杆;台阶顶杆mm:2×100×50
技术要求
5.1材料T10A钢,其技术要求应符合GB1298的规定。5.2热处理HRC58~62。
5.3图中标注的形位公差t值按GB1184附表1的7级规定。5.4项出端面不允许保留中心孔,项出端锐边不倒钝。5.5其它按SJ/T10520规定。
附加说明:
SJ/T10519.12-94
本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化所、768、716、772厂负责起草。本标准主要起草人孙桂英、胡德孝、吴平、陈锦文。
