SJ/T 10942-1996 彩色显像管玻璃中硫的分析 SJ/T10942-1996 标准下载解压密码：www.bzxz.net

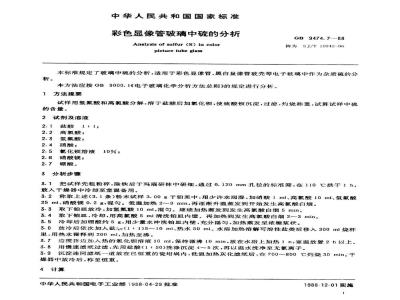

中华人民共和国国家标准
彩色显像管玻璃中硫的分析
Analysis of sulfur(S)in colorpicture tube glass
GB9474.7-88
降为SJ/T10942-96
本标准规定了玻璃中硫的分析，适用于彩色显像管、黑白显像管玻壳等电子玻璃中作为杂质硫的分本方法应按GB9000.1《电子玻璃化学分析方法总则》的规定进行分析。1.方法提要
试样用氢氟酸和高氯酸分解，溶于盐酸后加氯化，使硫酸钡沉淀，过滤，灼烧称重，试算试样中硫的含量。
2试剂及溶液
2.1盐酸1:1;
2.2高氯酸；
2.3氢氟酸，
2.4硝酸；
2.5氟化溶液10%，
2.6硝酸镁，
2.7硼酸。
3分析步骤
3.1把试样先粗粉碎，除铁后于玛瑙研钵中研细，通过0.120mm孔径的标准筛，在110℃烘干1h，放入干燥器中冷却至室温备用。3.2称取上述（3.1条）粉末试样3.00g于铂皿中，用少许水润湿，加硝酸1ml、高氯酸10ml、氢氟酸25ml、硝酸镁0.2g，混匀。低温加热2~3min，再逐渐升温蒸发到开始发生高氮酸白烟。3.3取下铂血放冷，加氢氟酸10ml，混匀。继续加热蒸发到发生高氯酸白烟5min。3.4取下铂血、冷却，用高氯酸5ml清洗铂皿内壁。再加热到发生高氯酸白烟2~3min。3.5冷却后加硼酸约58，用少量水冲洗铂皿内壁，充分摇匀，加热蒸发呈浓糖浆状。3.6放冷后依次加入盐（1：1)5~10ml、热水50ml。水浴加热溶解可溶性盐类后移入300ml烧杯里，用热水稀释到200ml，加热至沸。3.7边搅拌边加入热的氯化锁溶液10ml，保持微沸10min，放在水浴上加热1n，室温放置2h以上。3.8用便速滤纸过滤，先用盐酸（1：50）洗涤沉淀4～5次，再以温水洗净至无氯离子。3.9沉淀连同滤纸一道放在已恒重的瓷埚内，低温加热灰化滤纸后，在700～800℃灼烧30min。干燥器中放冷后，称至恒重。
4计算
中华人民共和国电子工业部1988-04-29批准TTTKKAca
1988-12-01实施
试样中三氧化硫含量按下式计算。GB9474.7-88
SO % =× 0. 3430
式中：G-硫酸锁沉淀量，8;
W-试样量，8;
0.3430—换算系数。
附加说明：bZxz.net
本标准由电子工业部4100厂及标准化研究所负责起草。2
YYKAONrKAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
