SJ/T 10519.28-1994塑料注射模零件 限位块

中华人民共和国电子行业标准
塑料注射模零件
限位块
Components of injection mouldforplasticsStopblock
主题内容与适用范围
SJ/T10519.28-94
代替2530.2884
本标准规定了塑料注射模限位块的结构尺寸、标记示例及技术要求。本标准适用于塑料注射模各种模架的限位块。引用标准
GR1184
SJ/T10520
3结构尺寸
优质碳素结构钢钢号和一般技术条件形状和位置公差未注公差的规定塑料注射模零件技术条件

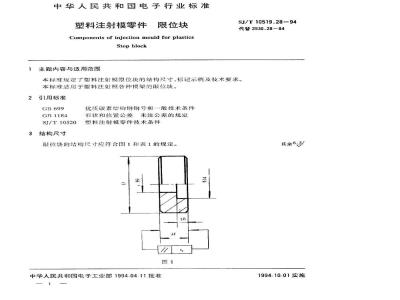

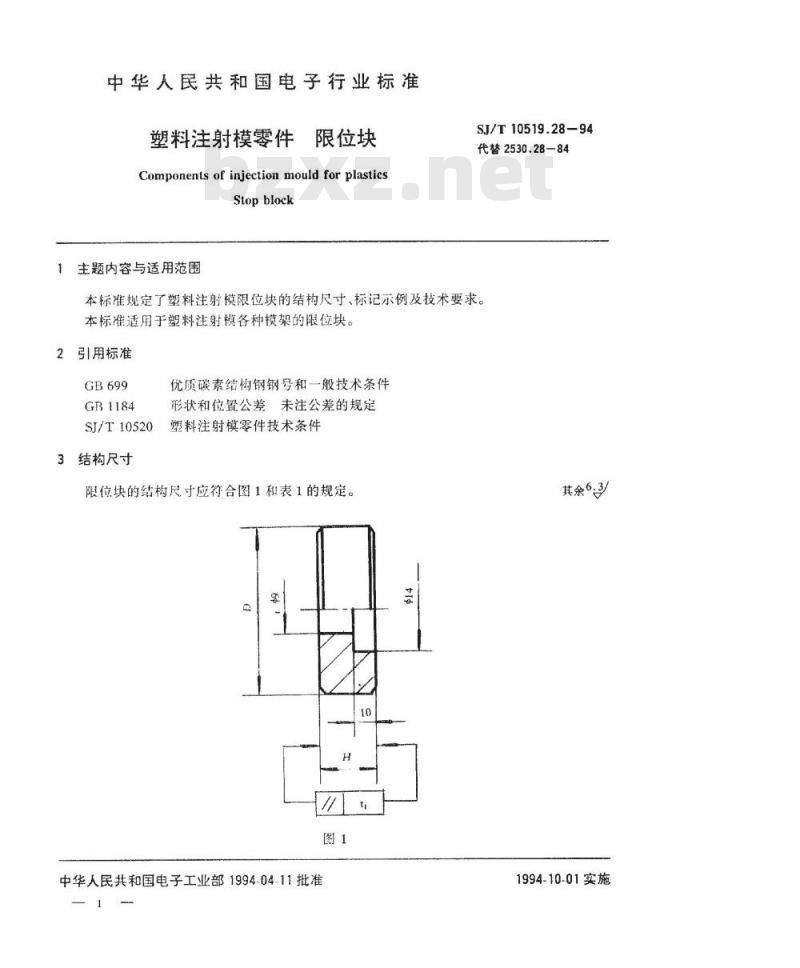

限位块的结构尺寸应符合图1和表1的规定。图1
中华人民共和国电子工业部1994-04-11批准其余6.3
1994-10-01实施

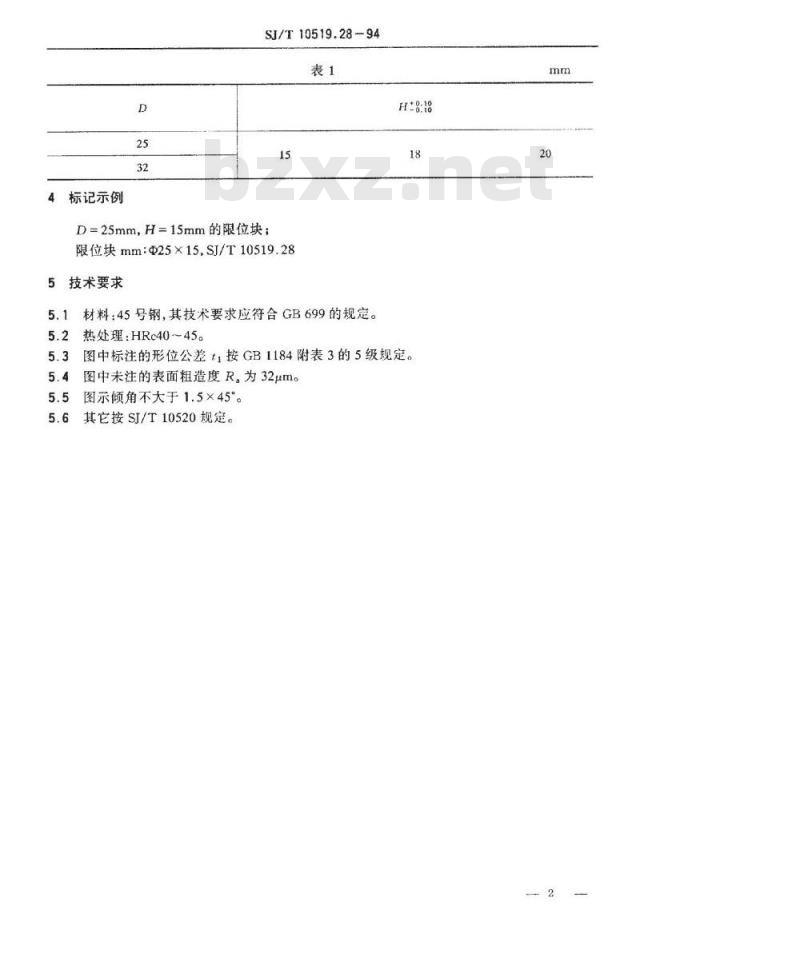

标记示例
SJ/T10519.28-94
D=25mm，H=15mm的限位块；
限位块mm：@25×15.SJ/T10519.285技术要求
材料：45号钢，其技术要求应符合GB699的规定。热处理：HRc40～45。
H=8:18
图中标注的形位公差t按GB1184附表3的5级规定。图中未注的表面粗造度R。为32umo图示倾角不大于1.5×45°
其它按SJ/T10520规定。
附加说明：
SJ/T10519.28-94

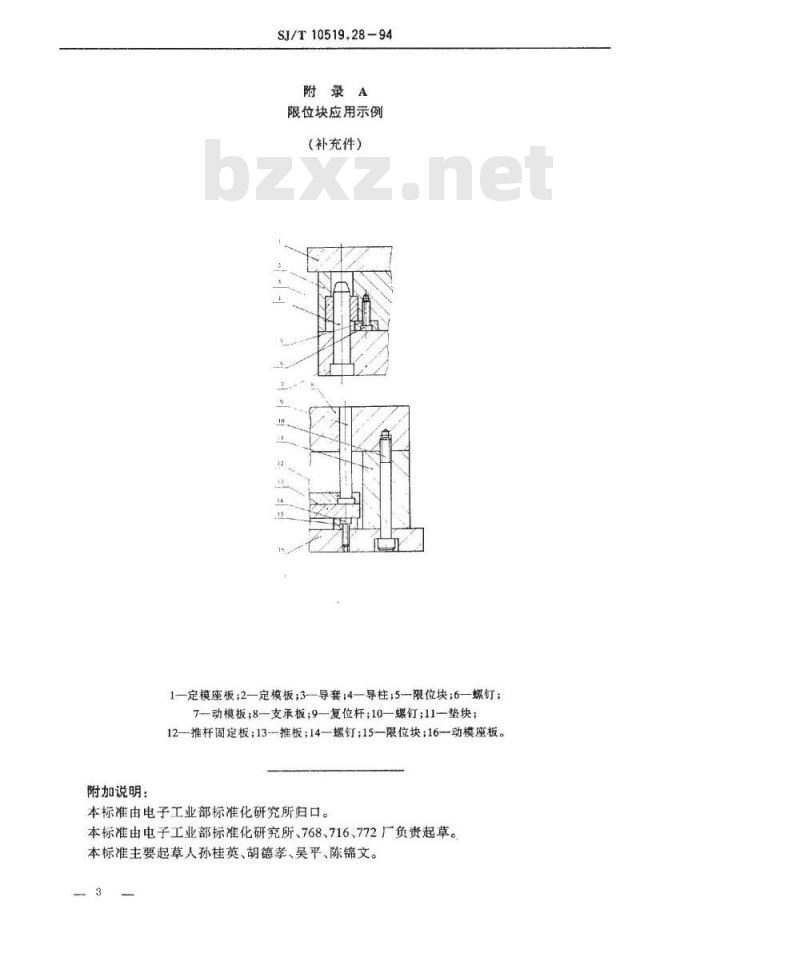

附录A
限位块应用示例
(补充件）
1—定模座板；2—定模板；3-导套：4-导柱；5—限位块；6—螺钉；7—动模板；8一支承板；9复位杆：10-螺钉；11一垫块；12—推杆固定板；13推板；14—螺钉；15—限位块；16—动模座板。本标准由电子工业部标准化研究所归口。本标准由电子工业部标准化研究所、768、716、772厂负责起草。本标准主要起草人孙桂英、胡德孝、吴平、陈锦文。3
