中华人民共和国电子行业标准
SJ/T10555--94
电气用图形符号
敏感元器件
Graphical symbols for electrical diagrams sensor1994-08-08发布
1994-12-01实施
中华人民共和国电子工业部发布中华人民共和国电子行业标准

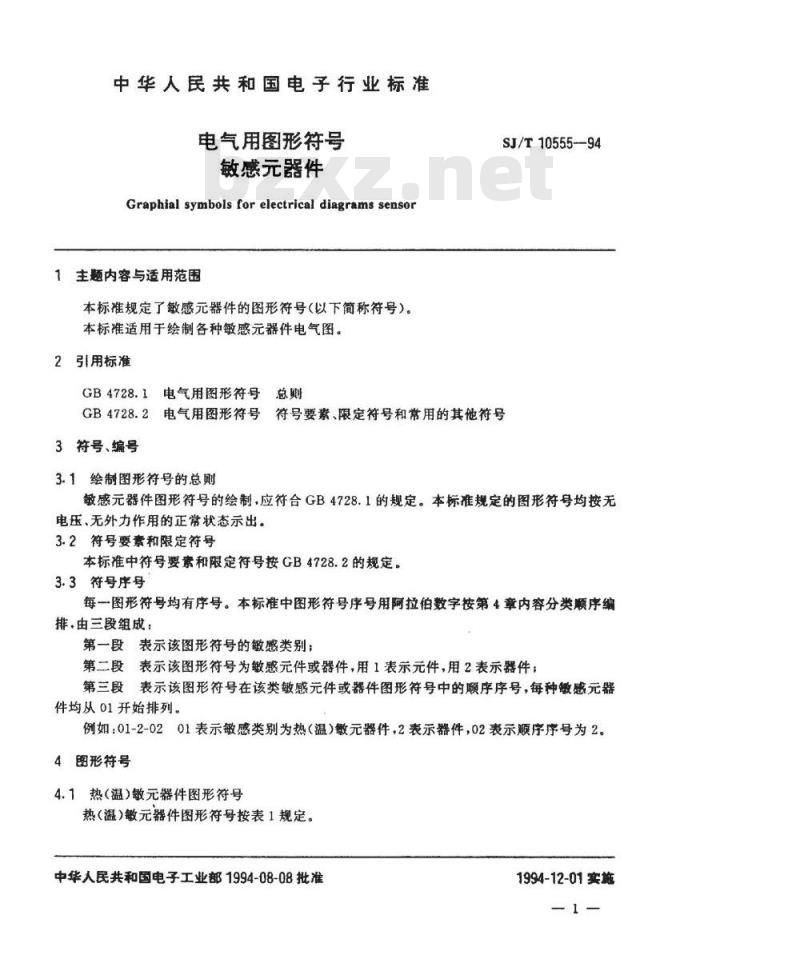

电气用图形符号
敏感元器件
Graphial symbols for electrical diagrams sensor1主题内容与适用范围
本标准规定了敏感元器件的图形符号（以下简称符号）。本标准适用于绘制各种敏感元器件电气图。2引用标准
GB4728.1电气用图形符号总则
SJ/T10555--94
GB4728.2电气用图形符号符号要素、限定符号和常用的其他符号3符号、编号
3.1绘制图形符号的总则
敏感元器件图形符号的绘制，应符合GB4728.1的规定。本标准规定的图形符号均按无电压、无外力作用的正常状态示出。3.2符号要素和限定符号
本标准中符号要素和限定符号按GB4728.2的规定。3.3符号序号
每一图形符号均有序号。本标准中图形符号序号用阿拉伯数字按第4章内容分类顺序编排.由三段组成：
第一段表示该图形符号的敏感类别：第二段表示该图形符号为敏感元件或器件，用1表示元件，用2表示器件；第三段表示该图形符号在该类敏感元件或器件图形符号中的顺序序号，每种敏感元器件均从01开始排列。
例如：01-2-0201表示敏感类别为热（温）敏元器件，2表示器件，02表示顺序序号为2。4图形符号

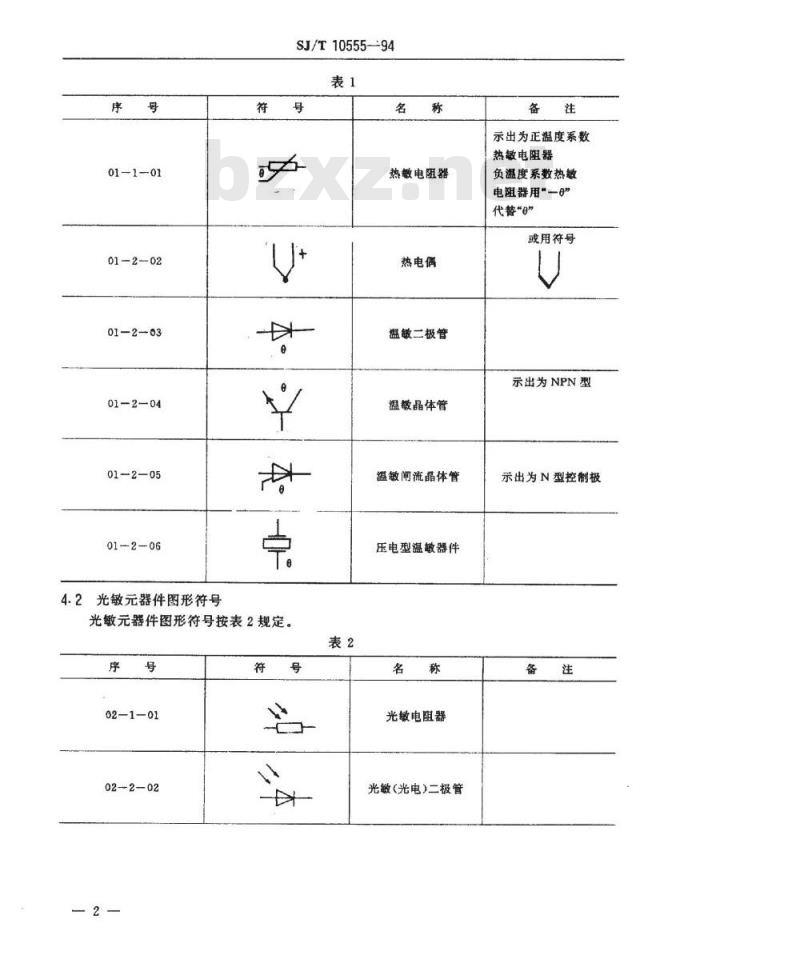

4.1热（温）敏元器件图形符号
热(温敏元器件图形符号按表1规定。中华人民共和国电子工业部1994-08-08批准1994-12-01实施
01-1—01
01-2-02
01-203
01-2—04
01—2—05
01-2--06
4.2光敏元器件图形符号
SJ/T10555--94
光敏元器件图形符号按表2规定。序
02-1-01
02—2-02
热敏电阻器
热电偶
盘敏二极管
温晶体管
温敏闸流晶体管
压电型温敏器件
光敏电阻器
光敏（光电）二极管
示出为正温度系数
热敏电阻器
负温度系数热敏
电阻器用“一0”
代替“\
或用符号
示出为NPN型
示出为N型控制极

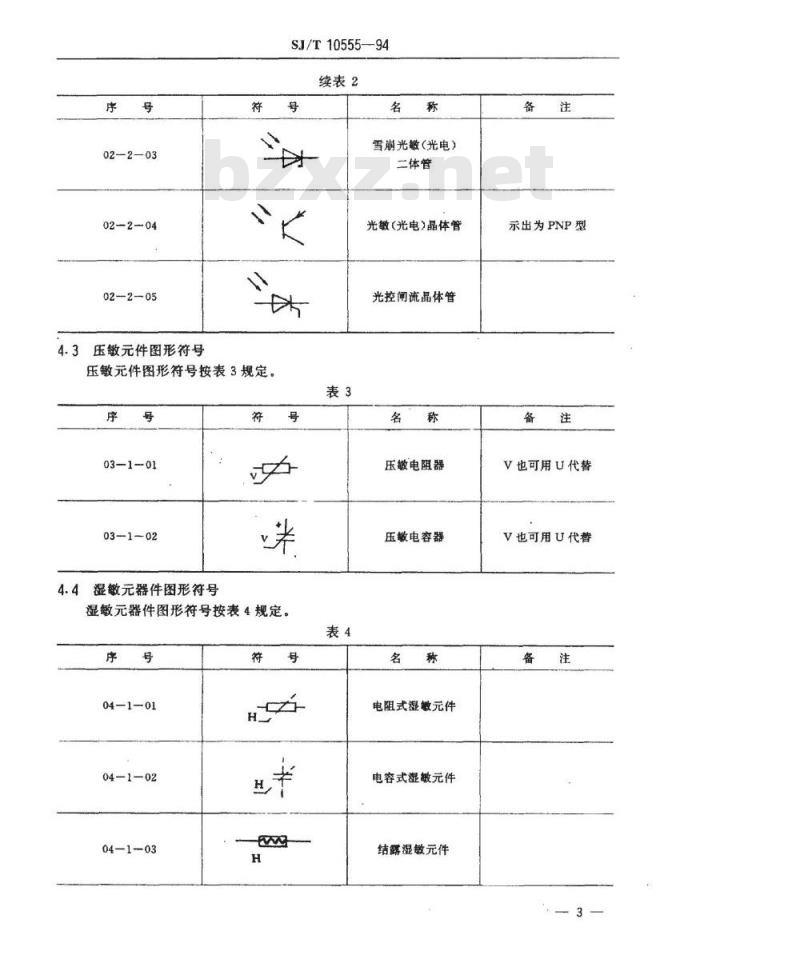

02—2—03
02-2-04
02-2—05
4.3压敏元件图形符号
SJ/T10555—94
续表2
压敏元件图形符号按表3规定。
03-1-01
03-1—02
4.4湿敏元器件图形符号
湿敏元器件图形符号按表4规定。序
04-1-01
04-1—02
04-1-03
雪崩光敏（光电）
二体管
光敏（光电）晶体管
光控闸流晶体管
压敏电阻器
压敏电容器
电阻式湿敏元件
电容式湿敏元件
结露湿敏元件
示出为PNP型
V也可用U代替
V也可用U代替

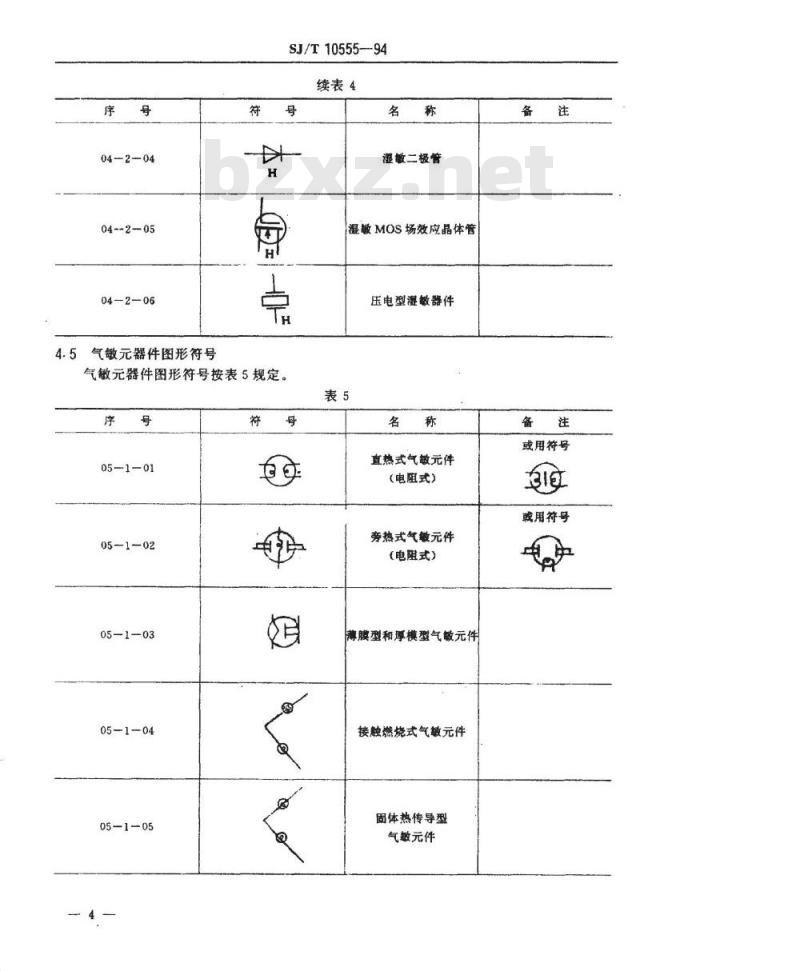

04-—2-04
04--2—05
04-2-06
4.5气敏元器件图形符号
SJ/T10555--94
续表4
气敏元器件图形符号按表5规定。序
05-1-01
05-102
05-1-03
051-04
05-1-05
湿教二极管
湿敏MOS场效应晶体管
压电型湿敏器件
直热式气敏元件
(电阻式）
旁热式气敏元件
(电阻式）
薄膜型和厚模型气敏元件
接触燃烧式气敏元件
固体热传导型
气敏元件
或用符号
或用符号
05-1-06
05-2-07
05-2-08
05-2-09
05-2-10
05-2-11
4.6磁敏元器件图形符号
SJ/T10555—94
续表5bZxz.net
磁敏元器件图形符号按表6规定。序
06-1-01
061-02
06—2—03
气体热传导型
气敏元件
气敏肖特基二极管
气敏MOS场效应
晶体管
定电位电解式气敏器件
伽伐尼电池型气敏器件
压电型气数器件
磁敏电阻器
薇尔元件
磁敏二极管
示出为三电极式
示出为线性型
06-204
06-205
06-2-06
4.7力敏元器件图形符号
SJ/T10555-94
续表6
力敏元器件图形符号按表7规定。序
07-1-01
07-1-02
07-1-03
07-1-04
磁敏晶体管
双集电极磁敏
晶体管
磁MOS场效应
晶体管
电阻应变计
示出为NPN型
示出为NPN型
示出为分压型
示出为单臂桥型
示出为半桥型
示出为全桥型
07-2-05
07-2--06
07-2-07
07-2-08
07-2-09
附加说明：
SJ/T10555—94
续表7
本标准由电子工业部标准化研究所归口。名
扩散硅力敏器件
压电型力敏器件
本标准由哈尔滨通江晶体管厂和电子工业部标准化研究所负责起草。备
示出为分压型
示出为单臂桥型
示出为半桥型
示出为全桥型
本标准主要起草人：寇云起、黎丽琳、陈勤、马付秋、穆宝贵、杨树人、付蒿、朱景义
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
