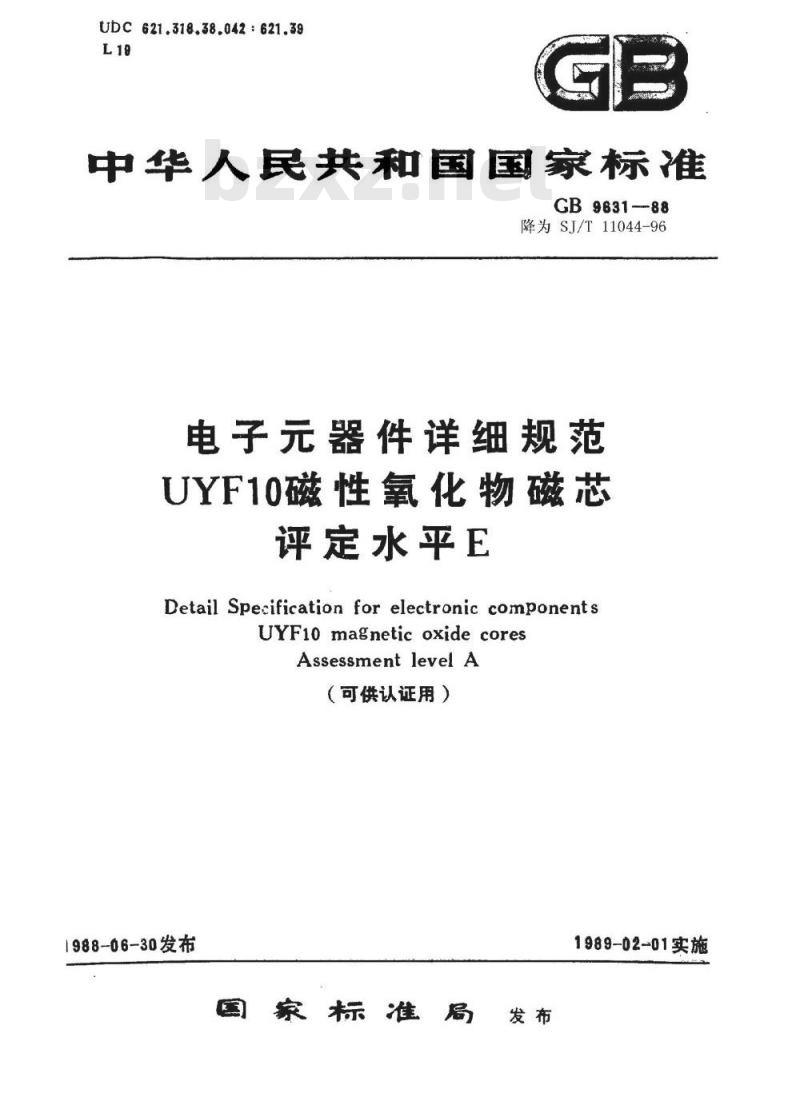

UDc621.318.38.042:621.39

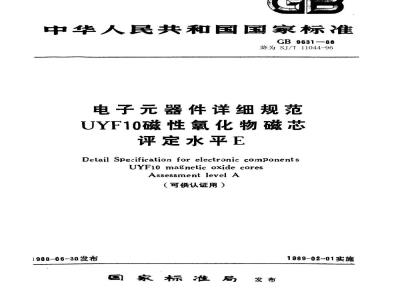

中华人民共和国国家标准
GB9631-88
降为SJ/T11044-96
电子元器件详细规范
UYF10磁性氧化物磁芯
评定水平E
Detail Specification for electronic componentsUYFiomagnetic oxidecores
Assessment level A
（可供认证用）
1988-06-30发布
国家标准局
TTKKAca
1989-02-01实施

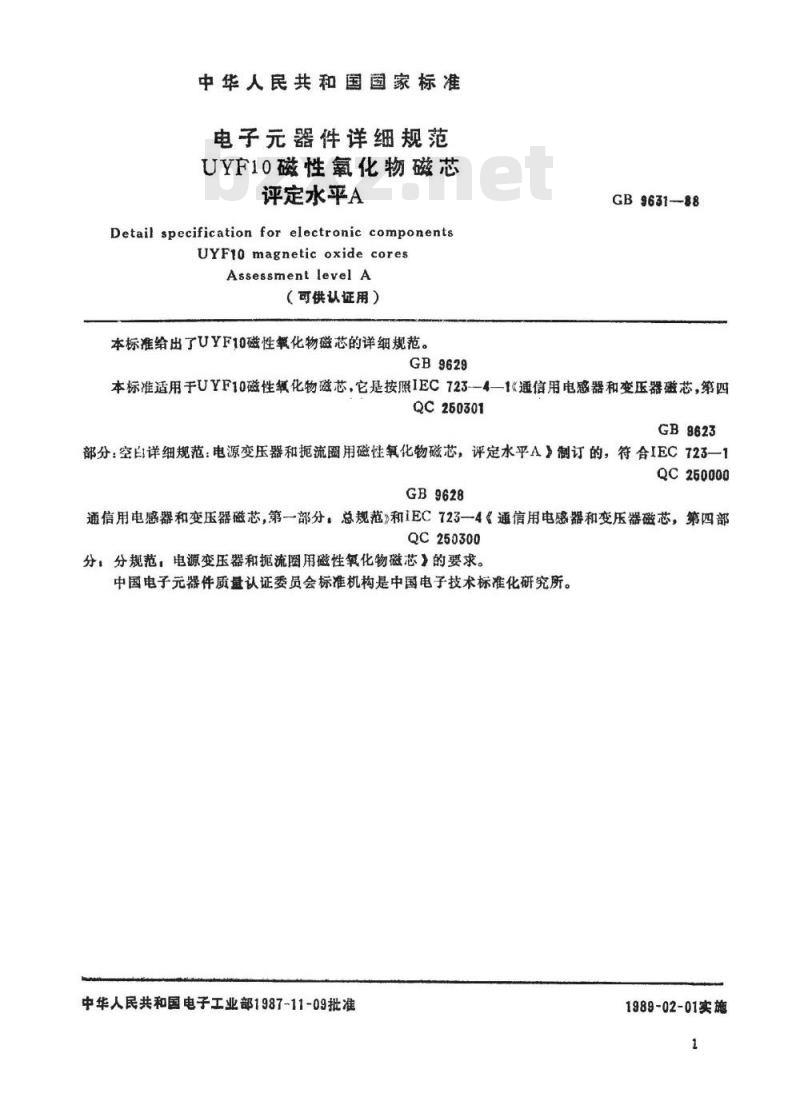

中华人民共和国国家标准
电子元器件详细规范
UYF10磁性氧化物磁芯
评定水平A
Detail specification forelectronic componentsUYF1o magnetic oxide cores
AssessmentlevelA
（可供认证用）
本标准给出了UYF10磁性氧化物磁芯的详细规范。GB9629
GB9631—88
本标准适用于UYF10磁性领化物磁芯，它是按照IECT23-4—1《通信用电感器和变压器磁芯，第四QC250301
GB9623
部分：空白详细规范：电源变压器和流圈用磁性氧化物磁芯，评定水平A》制订的，符合IEC723一1GB9628
QC250000
通信用电感器和变压器磁芯，第一部分：总规范》和1EC723一4《通信用电感器和变压器磁芯，第四部QC250300
分，分规范，电源变压器和扼流用磁性氧化物磁芯》的要求。中国电子元器件质量认证委员会标准机构是中国电子技术标准化研究所。中华人民共和国电子工业部1987-11-09批准YYKAONTKAa
1989-02-01实施
国家标准局
GB9623
磁芯的质量评定按总规范IEC723-1QC250000
UYF10磁性氧化物磁芯的详细规范类别，低功耗、高磁通密度

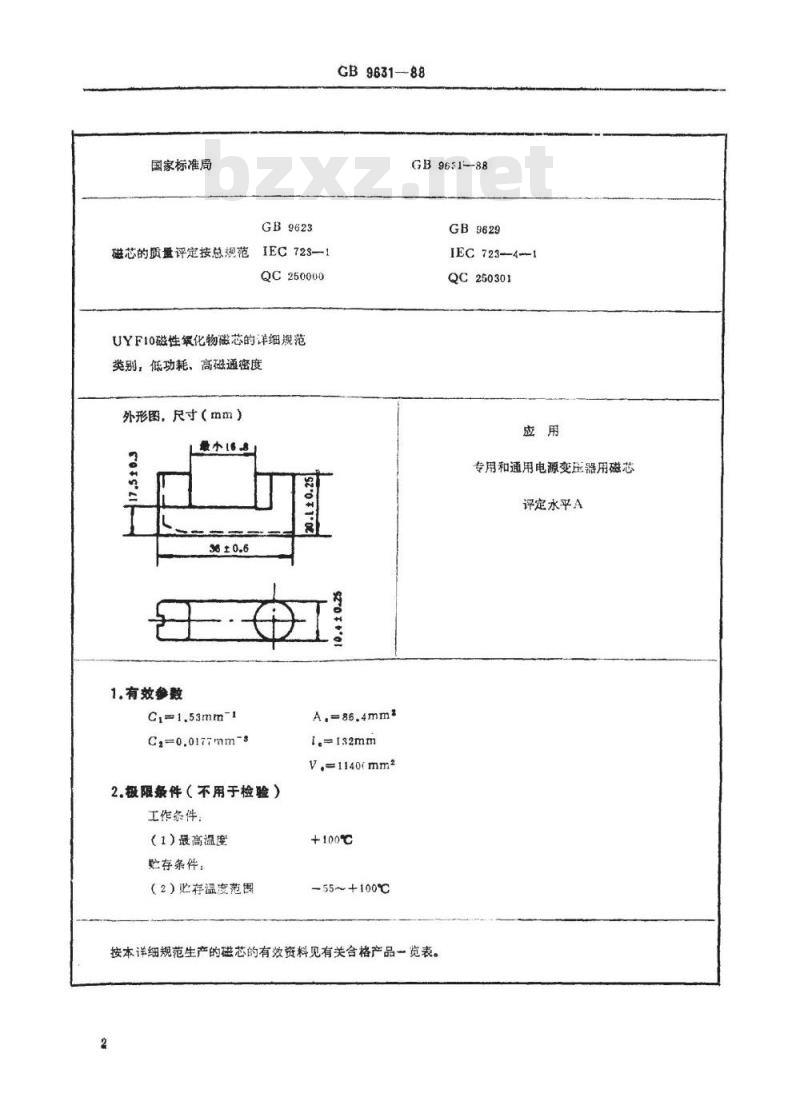

外形图，尺寸（mm）
1.有效参数
最小168
C,=1.53mm-1
Cz=0.0177mm-s
2.极限条件（不用于检验）
工作条件：
（1）最高温度
整存条件：
（2）必存温度范围
GB9631-88
GB96:1-88
GB9629
IEC723—4-
QC250301
专用和通用电源变压器用磁芯
评定水平A
A.=86.4mm2
V,=1140mm2
+100℃
55~+100℃
按本详细规范生产的磁芯的有效资料见有关合格产品一览表。YYKAONYKCa

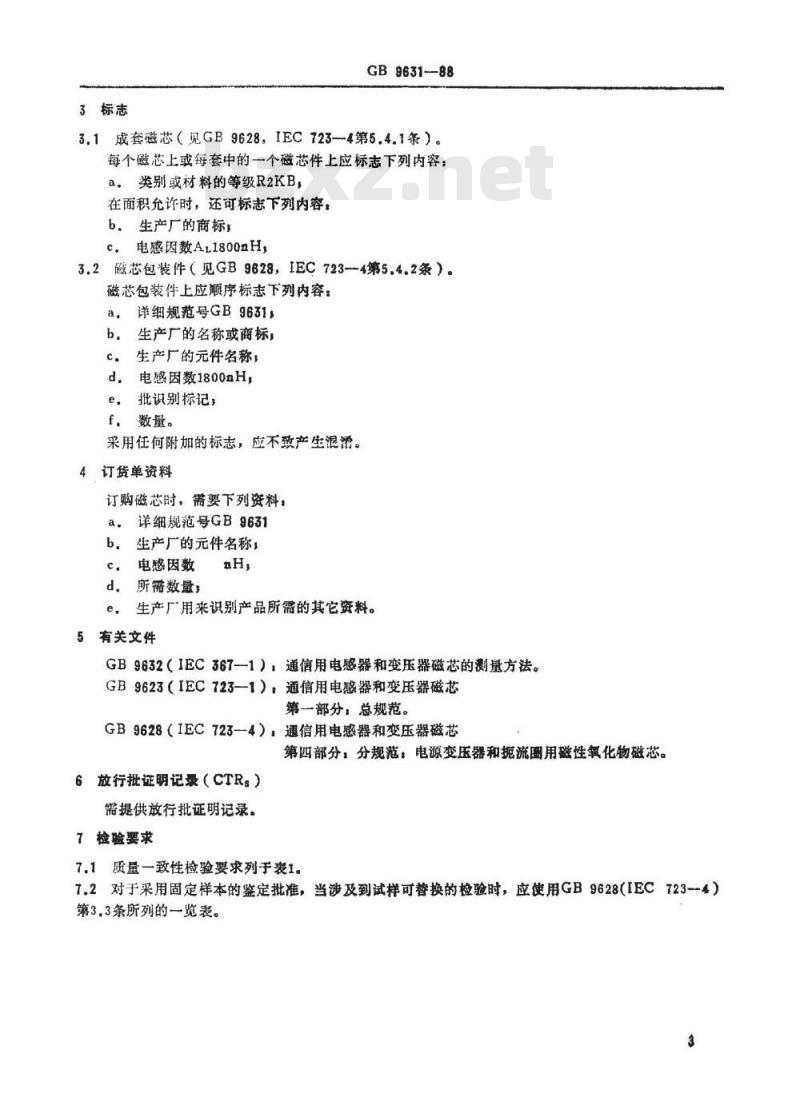

3标志
GB9631--88
3.1成套磁芯（见GB9628，IEC723-4第5.4.1条）。每个磁芯上或每套中的一个磁芯件上应标志下列内容：a。类别或材料的等级R2KB，
在面积允许时，还可标志下列内容，b生产厂的商标，
电感因数A.1800nH，
3.2磁芯包装件（见GB9628，IEC723-4第5.4.2条）。磁芯包装件上应顺序标志下列内容：详细规范号GB9631
生产厂的名称或商标
生产厂的元件名称，
d：电感因数1800nH，
批识别标记，
f、数量。
采用任何附加的标志，应不致产生混泽。4订货单资料
订购磁芯时，需要下列资料，
a。详细规范号GB9631
生产厂的元件名称，
电感因数
d。所带数量，
生产厂用来识别产品所需的其它资料。e.
5有关文件
GB9632（IEC367—1），通信用电感器和变压器磁芯的测量方法。GB9623（IEC723-1），通信用电感器和变压器磁芯第一部分，总规范。
GB9628（IEC723—4）：通信用电感器和变压器磁芯第四部分：分规范：电源变压器和扼流图用磁性氧化物磁芯。6放行批证明记录（CTRs）
需提供放行批证明记录。
7检验要求
7.1质量一致性检验要求列于表1。7.2对于采用固定样本的鉴定批准，当涉及到试样可替换的检验时，应使用GB9628（IEC723-4）第3.3条所列的一览表。
YYKAONYKCa
总规范GB9623（IEC723-1）
的条款号及试验名称wwW.bzxz.Net
A1分组
12.1外观检查
12.2标志
A2分组
12.3主要尺寸
一般尺寸
总规范GB9623（IEC723—1）
的条款号及试验名称（见注）
B1分组
13.3电感因数
电感因数
GB9631--88

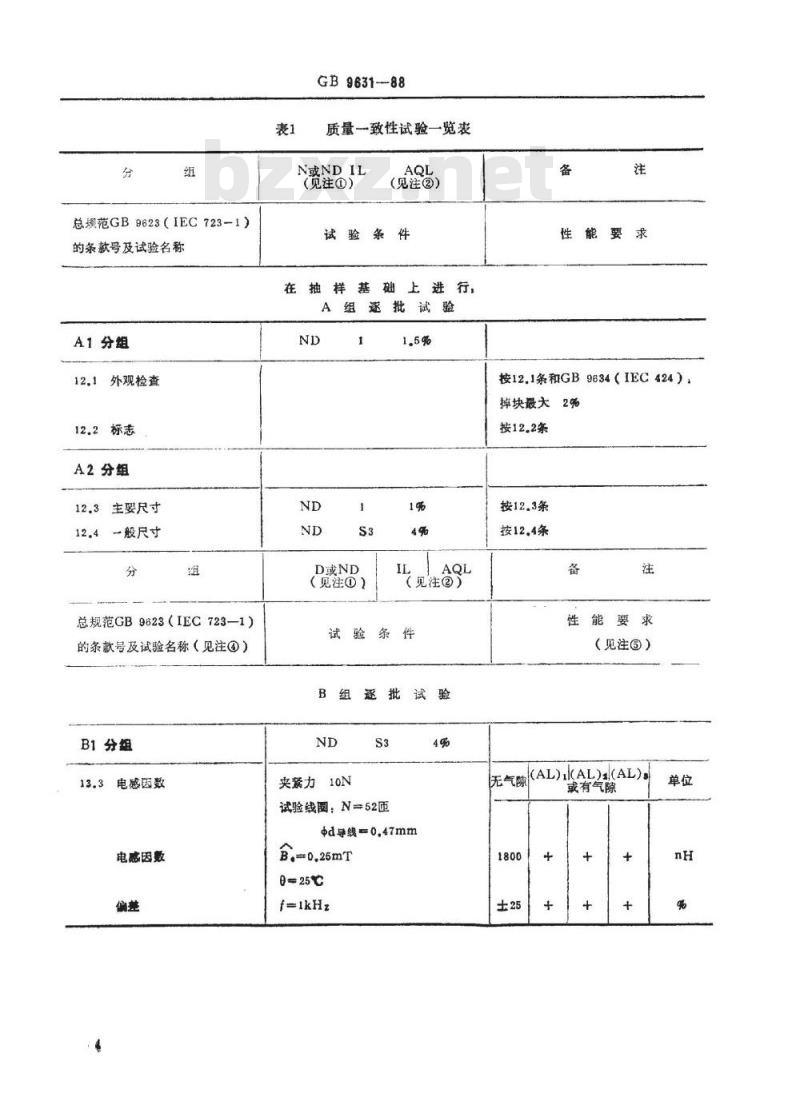

质量一致性试验一览表
N或NDIL
（注?）
（见注②）
在抽样基
上进行，
组逐批试验
D或ND
（见注④）
（见注?）
试验条件
逐批试验
夹紧力10N
试验线圆：N=52匝
pd导线=0.47mm
B0,25mT
Q=25℃
f=1kHz
YYKAONTKa
性能要求
按12.1条和GB9634（IEC424）
掉块最大2%
按12.2条
按12.3条
按12.4条
性能要求
（见注③）
((AL)AL)(AL)s
无气隙
或有气隙
总规范GB9623（IEC723-1)
的条款号及试验名称（见注）
B2分组
GB9632(IEC367-1)
第17条
（有效）振幅磁导率
（有效）握幅磁导率以，
磁通密度食
B3 分组
GB9632（IEC367-1)第11.2条
高磁通密度下的损耗（总磁芯损耗）
总磁芯损耗：
注：1)B由Ae计算。
2）需要时。
GB9631-88
续表1
D或ND
（见注①）
（见注?）
试验条件
夹紧力10N
试验线圈：N=20匝
4d导线=0.47mm
?=100℃
f=16kHz
测u.B)=150mT
夹紧力10N
试验线圈，N=20匝
ed导线=0.47mm
）=150mT
100℃
fa-16kHz
性能要求
（见注?）
无气隙磁芯
有气隙
磁芯3）
3）总磁芯损耗最好在无气随磁芯上测量，若需要，详细规范可规定在确定的AL（或气隙）值时的损耗值。5
YYKANIKAa
GB9623（IEC723-1）的条款
号及试验名称
C1分组
14.1抗压强度
C2分组
13.12静磁场影响
注：①D一破坏性试验，ND
GB9631-88
D或ND
（见注①）
（见注③）
试验条件
按给定周期在抽样基础上进行，C组周期试验
力300N，应均匀地分布到接触面上ND
夹紧力ION
试验线圈：N=52匝
sd导线=0.47mm
f=1kHz
气隙0.1×2mm
试验性能
按14.1条
最小AL=270nH
一非破坏性试验（见IEC标准，QC001002第11.3.3条）。IL一一检验水平：AQL一合格质量水乎（见IEC410）。?P周期试验的间隔月数；n—
一经受每个试验组试验的试样数；C-一每个样本中允许的不合格品
在某些情况下，按基础规范GB9632（IEC367—1）。③符号十表示适用时需规定的值。附加说明：
本标准由电子工业部标准化研究所负责起草。6
