本标准适用于助听器插头，并给出有关内容的资料：带级性两脚插头、三脚插头 SJ/T 10759-1996 助听器插头的尺寸 SJ/T10759-1996 标准下载解压密码：www.bzxz.net

UDC621.3T6.541:534.77

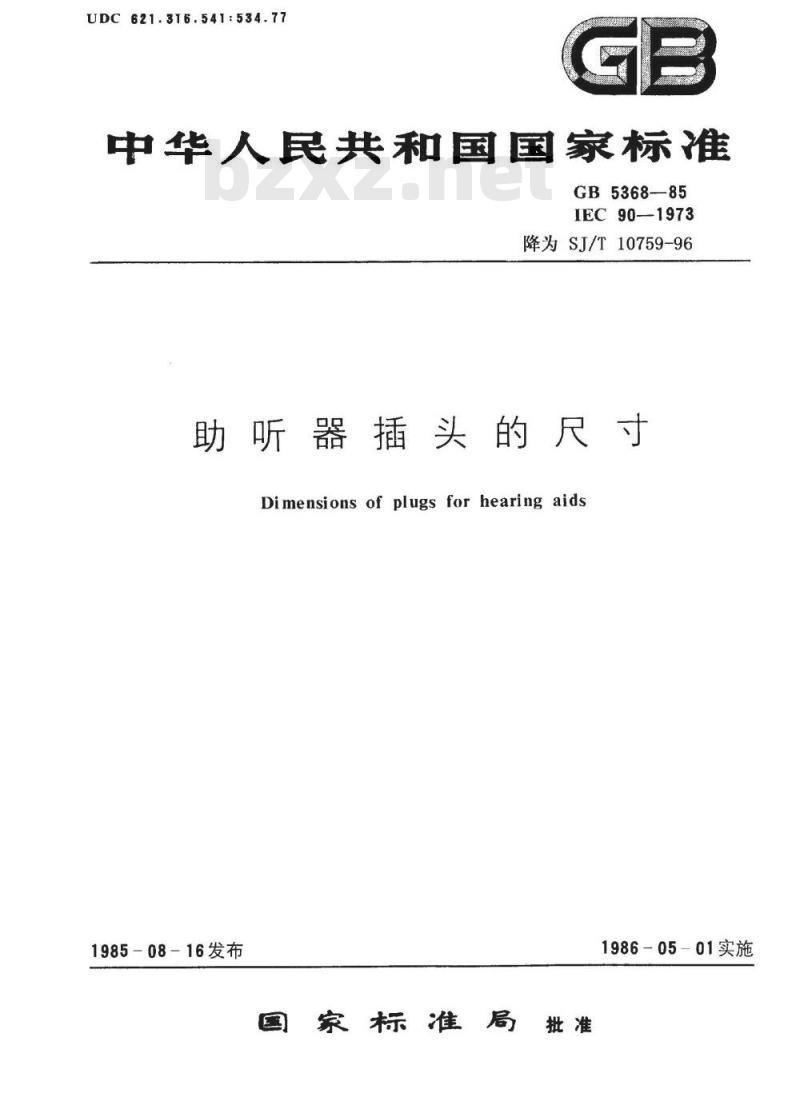

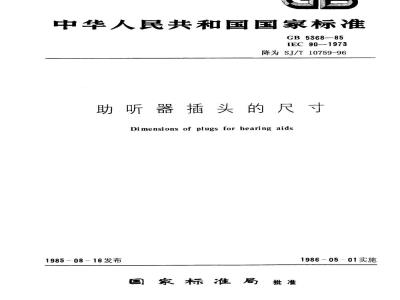

中华人民共和国国家标准
GB5368—85
IEC90—1973
降为SJ/T10759-96
助听器插头的尺寸
Dimensions of plugs for hearing aids1985-08-16发布
国家标准局批准
TTTKKAca
1986-05-01实施

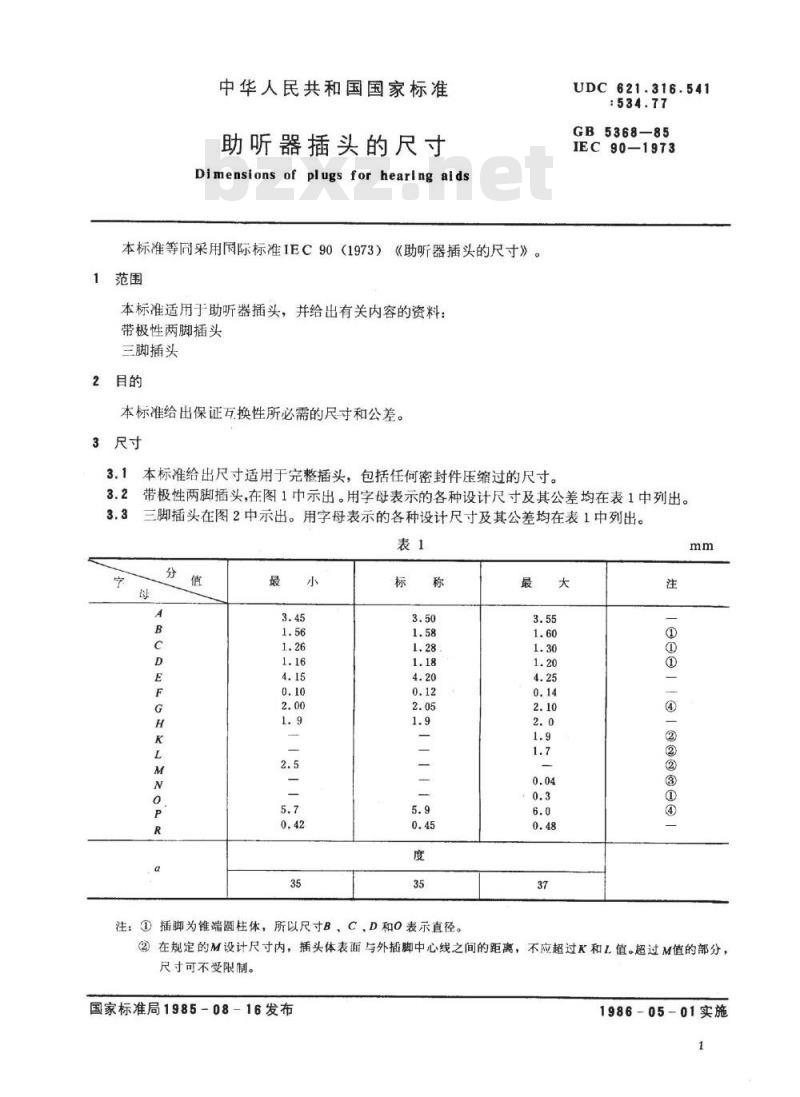

中华人民共和国国家标准
助听器插头的尺寸
Dimensions of plugs for hearing alds本标准等同采用国际标准IEC90（1973）《助听器插头的尺寸》。1范围
本标准适用于助听器插头，并给出有关内容的资料：带极性两脚插头
三脚插头
本标准给出保证互换性所必需的尺寸和公差。3尺寸
本标准给出尺寸适用于完整插头，包括任何密封件压缩过的尺寸。3.1
UDC621.316.541
GB5368-85bZxz.net
IEC90-1973
带极性两脚插头，在图1中示出。用字母表示的各种设计尺寸及其公差均在表1中列出。3.3
三脚插头在图2中示出。用字母表示的各种设计尺寸及其公差均在表1中列出。表1
注：①插脚为锥端圆柱休，所以尺寸B、C、D和O表示直径。最
②在规定的M设计尺寸内，插头体表面与外插脚中心线之间的距离，不应超过K和L值。超过M值的部分，尺寸可不受限制。
国家标准局1985-08-16发布
YYKAONTKa
1986-05-01实施
GB5368—85
③每个插脚的心位置离开公用中心线的偏差，必须在规定的N值范围内，中间插脚与每个外插脚之间的距离偏差也不应大于N值。
①当插头带密封件时，必须检测密封件的表面到凹槽中心及中心脚端部的尺寸G和卫P值，以使插脚的凹槽控制在合适部位。当使用密封件时，率封件与插头应视为一体。B惑C
X部放大

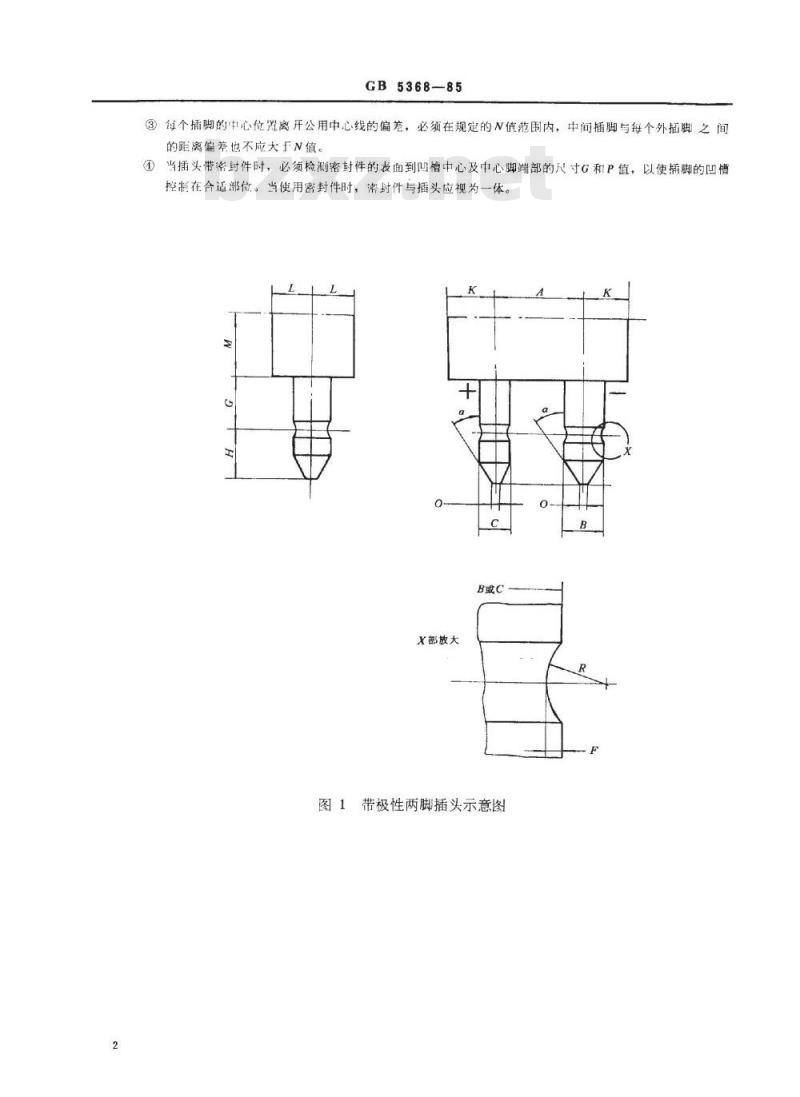

图1带极性两脚插头示意图
YYKAONYKa
附加说明：
X部放大
GB5368—-85

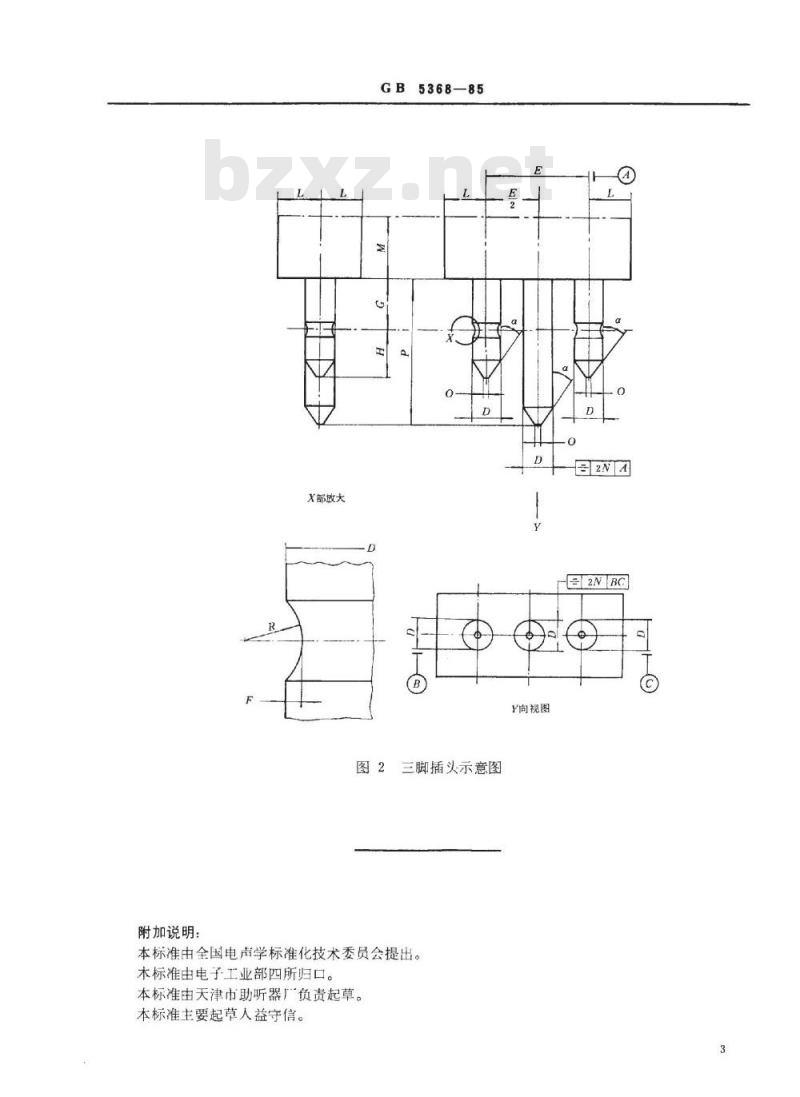

图2三脚插头示意图
本标准由全国电声学标准化技术委员会提出。本标准由电子工业部四所归口。本标准由天津市助听器厂负责起草。本标准主要起草人益守信。
YYKAONYKACa
Y向视图
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
