SJ/Z 3206.4-1989 光谱感光板使用通则 SJ/Z3206.4-1989 标准下载解压密码:www.bzxz.net
本标准规定了照相式光谱化学分析用的感光板性能、选择、使用规则以及乳剂特性曲线的制作。
用于本标准中的名词术语的定义见GB9259-88<发射光谱分析名词术语>。
标准内容

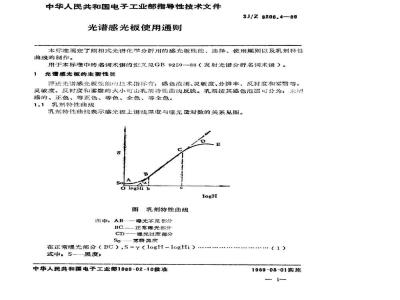

中华人民共和国电子工业部指昇性技术文件光谱感光板使用通则
SJ/Z 8206.4—89
本标准规定了照相式光谱化学分析用的感光板性能、选择、使用规则以及乳剂特性曲线的制作。
用于本标准中的名词术语的定义见GB9259一88(发射光谱分析名词术语)。1
光谐感光板的生婴性能
评述光谱感光板性能的我术指标有:感色范围、灵敏度、分辨率、反衬度和雾等。灵敏度、反衬度和雾的大小可出乳剂特性曲线反映。乳剂按其感色范围可分为:未增感的、正色、等正色、等色、全色、等全色。1.1乳剂特性曲线
乳剂特性曲线表示感光板上谱线黑度与光量对数的关系见图。S
OlegHib
图乳剂特性曲线
图中,AB—愿光不足部分
BC-正常曦光部分
CD曝光过度部分
So-—雾器黑度
在正常曝光部分(BC),S=Y(logH-logHi)式中,S黑度
中华人民共和国电子工业部1989-02-10批准(1)
1989-03-01实施
—反衬度,
H—赚光量
Hi—一情延最。
SJ/Z 3206.4--89
乳剂特性曲线的形状与乳剂性质及光谱波长有关。但在200~330nm范围内,反衬度变化不大。
1.2乳剂特性曲线的制作
乳剂特性曲线是根据黑度S与噪光量对数1ogH的关系来制作的。因为曝光量H决定于光强和光时间二个因素,故制作乳剂特性曲线时,可固定爆光时间改变光强或固定光崛而改变曝光时间。乳剂特性曲线的制作方法有谱线组法、阶梯减光器法,阶梯扇板法和两线法。本标准仅介绍两种方法。1.2.1谱线组法
在某元素的光谱中,选择若干谱线组成谱线组作为强度标,以这些谱线的相对强度I的对数为横坐标,黑度S为纵坐标作图。用于制作乳剂特性曲线的谱线组应符合下列条件:a。所有谱线必须属于同一元素(此处仅限于铁元素),谱线波长尽可能接近。在该光谱区域中,乳剂反衬度没有明显变化。b。所有谱线的相对强度必须已知,且强度范围较宽。c。谱线应有相似的激发特性和自吸性质。当光源工作条件波动时,谱线的强度比不因之而改变。
下表列出三组铁谱线,前两者适用于直流电弧,后者适用于交流电弧及高压火花。表用作强度标的铁谱线组及其相对强度I
1.2.2阶梯减光器法
阶梯减光器通常有三阶梯,六阶梯、九阶梯。用于制作乳剂特性曲线通常用九阶梯2
SJ/Z3206.4—89
减光器。该减光器中七个阶梯喷涂有不同密度的铂层,另外二个阶梯用以检查减光器照明均匀程度。减光器应无灰尘,指纹和划痕,镀层均匀,各阶梯之间的界线清晰。在制作乳剂特性曲线时,阶梯减光器通常放在摄谱仪狭缝前面并尽可能与狭缝靠近。每次噪光,可同时摄得每条谱线的九个阶梯。在某一波段,任选一条谱线,测其各阶梯的黑度值。以这些阶梯透过率的对数(即光的相对强度对数logR)为横坐标,与其相对应的黑度S为纵坐标,即可绘制乳剂特性曲线。1.3乳剂校正的光谱条件
1.3.1必须使所有透镜的中心处于光谱仪的光轴上。圆柱形透镜的光轴要正确定向,导轨要平行于光谱仪的光轴,当透镜从狭缝处移开时,必须使透镜中心保持在光轴上。
1.3.2在安放阶梯减光器之前,光谱图中每条谱线的强度必须在所用的整个高度上是均匀的。
1.3.3采用间成象。将由灼热固体,例如电极头发出的连续光谱背景减至最小,不能让其投射到摄谱仪内部的光学元件上。摄谱仪内部的光线应只落在光学元件上(例如透镜、反射镜、俊镜、光栅)而不能投射在它们的支架或光谱仪内部的其它位置上。
1.3.4对摄取的波长范围可以改变的摄谱仪,乳剂应该用与分析曝光完全相同的波长位置进行校正。
1.3.5用于乳剂校正的光源,在所有有关波长范围应发出足够的谱线,并采用与试样曝光同样的方法和近似相同的时间周期进行操作。1.4光谱灵敏度感光板对不同波长单色辐射光线的灵敏度,其表示方法有:a。以对各该波长的情延量的倒数表示。b。以产生超过雾爵1.0的黑度时感光表面上所需该波长的曝光量(Hso+1.0)的倒数表示,即
Sx\Hso+1.0
式中:S入曝光量的倒数,
Hso—-曝光量。
1.5国产光谱感光板
天津感光胶片厂出品的光谱感光板的型号和性能见附录A。2感光板的选择
(2)
2.1用于光谱分析的光谱感光板和胶片,要求质地均匀,由波长不同而引起的特性差异要小,互易性要好,乳剂特性曲线的直线部分应长,并要求有适当的反衬度。2.2根据分析线所在波长范围选用感光板。感光波长在210~500am过使用正色板,680nm时使用全色板。在特殊波长范围进行分析时,使用红外或远紫外感光板。2,3因为感光板的反衬度随人射光的性质、忙存状态和显影操作条件等发生变化,所13
SJ/Z8208.4—89
以必要时应以规定的显彭条件来绘制乳剂特性曲线,以确定反衬度的改变情况。当需要扩大工作曲线的线性范时,选用反衬度较小的感光板比较合适。2.4为了拍摄分辨率良好的谱片,希望使用齿化银晶粒细的乳剂。在作微量分析时,则使用灵敏度较高的乳剂。
3光谱感光板的保存和取用
3.1购进感光板的数量只需供最近几个月使用。确认感光板是在有效期之内,并在规定的使用期内用完。
3.2在感光材料的乳剂面上加压,会使它产生灰雾。所以感光板不得堆积重压,而应竖算存放。
3,3由于在高温潮湿的地方,感光板的特性容易发生变化,也容易产生灰雾。感光板密封包装盒,尤其是高灵敏的或供可见或红外区域使用的感光被,应储存在约8的温度下。
3.4为避免水蒸气凝结在冷的表面上,感光板从冷的贮藏处取出启封之前,至少应放置4小时,待密封盒温度回升到室温。启封后不要重新冷冻。如果在冰箱中非密封保存,应使用干燥剂。
3.5松节油蒸气、煤气、硫化氢、甲醛、工业废气部能使感光板起,应注意防止接触。
3.6感光材料应避免X射线、射线的辐射。在有放射性物质的地方,感光板应保存在包铅的容器内。
3.7感光板必须在说明书指定的安全灯下开盒,并需试验所用安全灯是否可靠。一般光谱分析用的感光板工作波长在500nm以下,以红灯为安全灯。3.8切割感光板时,乳剂面朝下放在铺有洁净光滑的纸或绒布的切板架上,以防擦伤乳剂面。在玻璃面上用玻璃刀一次单问割破玻璃表面,沿割痕处折断玻璃再反向折断乳剂。
3.9拿取感光板时,手指不能触及乳剂面,否则在乳剂面上会留下痕迹。用剩的感光板应按原来的包装方法包好,装入盒内,以防漏光。 4
紫外I型
紫外Ⅱ型
紫外Ⅲ型
兰快型
兰硬型
兰特硬型
兰超硬型www.bzxz.net
黄快型
黄特硬型
红快型
红特硬型
附加说明:
SJ/Z3206.4-89
附桑A
天津感光胶片厂生产的光感光板型号和性能表(参考件)
灵敏度
40±15
45±15
50±20
反衬度
本标准由机械电子工业部电子标准化研究所提出。灰
本标准由七七二厂和机械电子工业部电子标准化研究所负责起草。本标准主要起草人方志贤、赵长春和黄文裕。感色范留nm
250~500
250~500
250400
250~500
250~500
250~500
250~500
300~600
300~600
300~700
300~700
