SJ/Z 9010.0-1987电子管电性能的测试 第０部分：电子管测试方法有关的注意事项

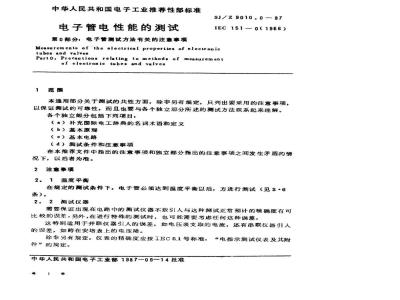

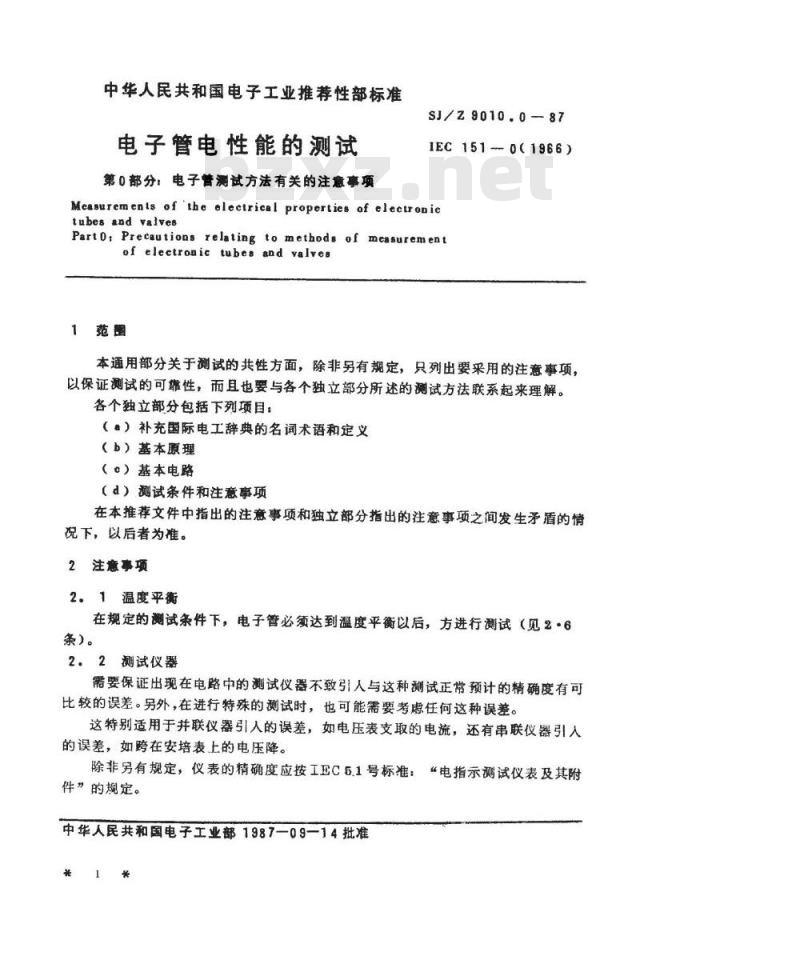

中华人民共和国电子工业推荐性部标准电子管电性能的测试
第0部分：电子管测试方法有关的注意事项SJ/z9010.087
IEC1510（1966)
Measurements of 'the electrical properties of electronictubes and valves
PartOt Precautions relating to methods of measurementof electrouic tubes and valves1范围
本通用部分关于测试的共性方面，除非另有规定，只列出要采用的注意事项，以保证测试的可靠性，而且也要与各个独立部分所述的测试方法联系起来理解。各个独立部分包括下列项目：
（。）补充国际电工辞典的名词术语和定义（b）基本原理
（e）基本电路
（d）测试条件和注意事项
在本推荐文件中指出的注意事项和独立部分指出的注意事项之间发生矛盾的情况下，以后者为准。
2注意事项
2.1温度平衡
在规定的测试条件下，电子管必须达到温度平衡以后，方进行测试（见2·6条）。
2.2测试仪器
需要保证出现在电路中的测试仪器不致引人与这种测试正常预计的精确度有可比较的误差。另外，在进行特殊的测试时，也可能需要考虑任何这种误差。这特别适用于并联仪器引人的误差，如电压表支取的电流，还有串联仪器引入的误差，如跨在安培表上的电压降。除非另有规定，仪表的精确度应按工EC5.1号标准：“电指示测试仪表及其附件”的规定。
中华人民共和国电子工业部1987-09-14批准*1*

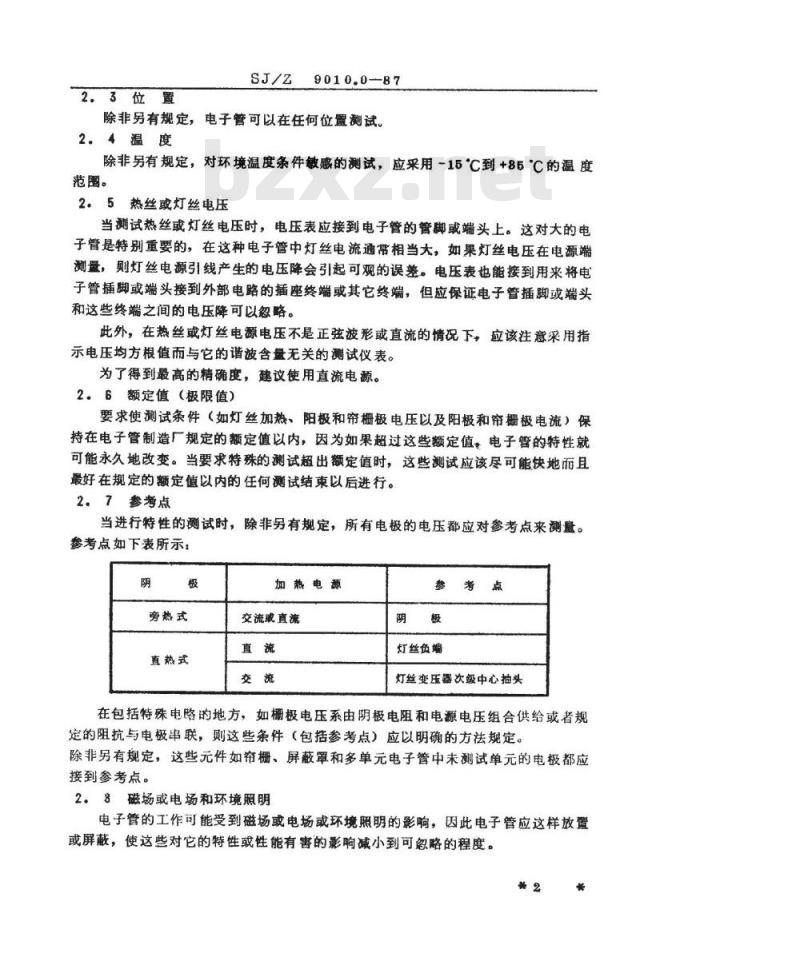

2.3位置
9010.0-87
除非另有规定，电子管可以在任何位置测试。2.4温度
除非另有规定，对环境温度条件敏感的测试，应采用-15C到+85℃的温度范围。
2.5热丝或灯丝电压
当测试热丝或灯丝电压时，电压表应接到电子管的管脚或端头上。这对大的电子管是特别重要的，在这种电子管中灯丝电流通带相当大，如果灯丝电压在电源端测量，则灯丝电源引线产生的电压降会引起可观的误差。电压表也能接到用来将电子管插脚或端头接到外部电路的插座终端或其它终端，但应保证电子管插脚或端头和这些终端之间的电压降可以忽略。此外，在热丝或灯丝电源电压不是正弦波形或直流的情况下，应该注意采用指示电压均方根值而与它的谐波含量无关的测试仪表。为了得到最高的精确度，建议使用直流电源。2。6额定值（极限值）
要求使测试条件（如灯丝加热、阳极和帘栅极电压以及阳极和帘栅极电流）保持在电子管制造厂规定的额定值以内，因为如果超过这些额定值，电子管的特性就可能永久地改变。当要求特殊的测试超出额定值时，这些测试应该尽可能快地而且最好在规定的额定值以内的任何测试结束以后进行。2.7参考点
当进行特性的测试时，除非另有规定，所有电极的电压都应对参考点来测量。参考点如下表所示：
旁热式
直热式
加热电源
交流或直流
参考点
灯丝负端
灯丝变压器级中心抽头
在包括特殊电略的地方，如栅极电压系由阴极电阻和电源电压组合供给或者规定的阻抗与电极串联，则这些条件（包括参考点）应以明确的方祛规定。除非另有规定，这些元件如帘栅、屏蔽罩和多单元电子管中未测试单元的电极都应接到参考点。
2。8磁场或电场和环境照明
电子管的工作可能受到磁场或电场环境照明的影响，因此电子管应这样放罩或屏蔽，使这些对它的特性或性能有害的影响减小到可忽略的程度。*2
9010.0--87

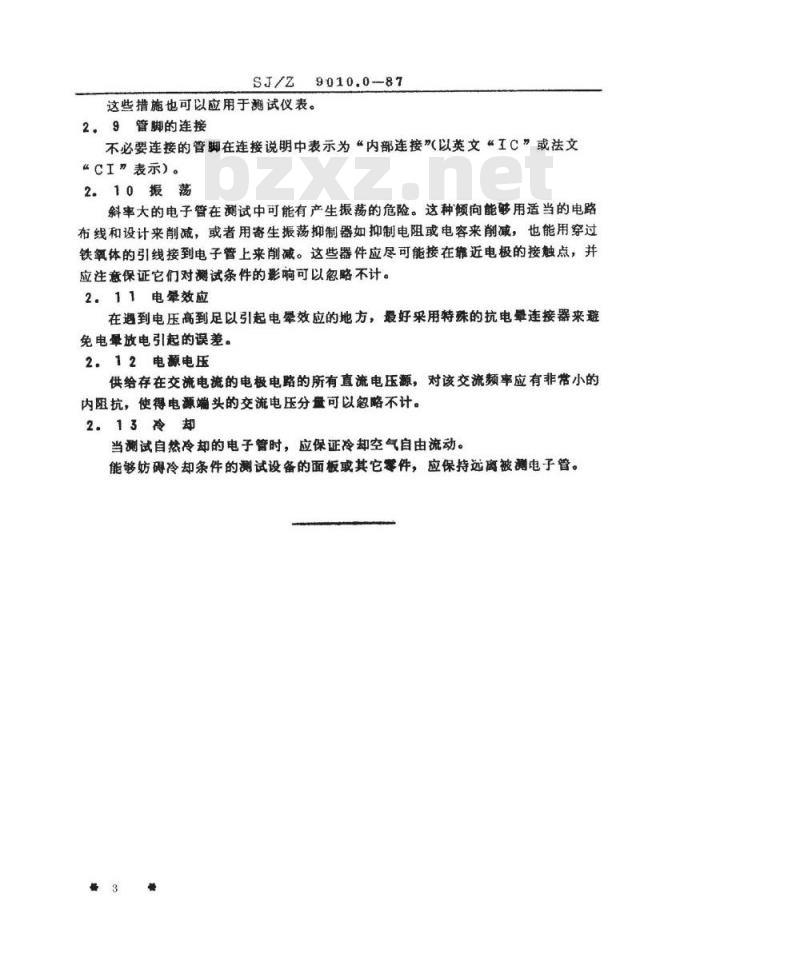

这些措施也可以应用于测试仪表。2、9管脚的连接
不必要连接的管脚在连接说明中表示为“内部连接”（以英文“工C”或祛文“CI”表示）。
2.10振荡
斜率大的电子管在测试中可能有产生振荡的危险。这种倾向能够用适当的电路布线和设计来削减，或者用寄生振荡抑制器如抑制电阻或电容来削减，也能用穿过铁氧体的引线接到电子替上来削减。这些器件应尽可能接在维近电极的接触点，并应注意保证它们对试条件的影响可以忽略不计。2.11电举效应
在遇到电压高到足以引起电效应的地方，最好采用特殊的抗电举连接器来避免电晕放电引起的误差。
2.12电额电压
供给存在交流电流的电极电路的所有直流电压源，对该交流频率应有非常小的内阻抗，使得电源端头的交流电压分量可以忽略不计。2.13冷却
当测试自然冷却的电子管时，应保证冷却空气自由流动。能够妨碍冷却条件的测试设备的面板或其它零件，应保持远离被测电子管。3
