SJ/Z 9140.1-1987声系统设备 第１部分：概述

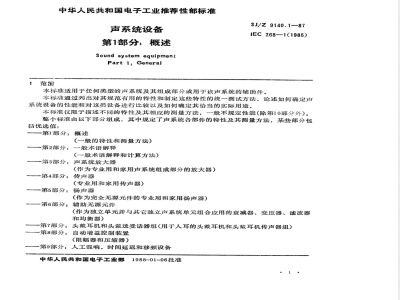

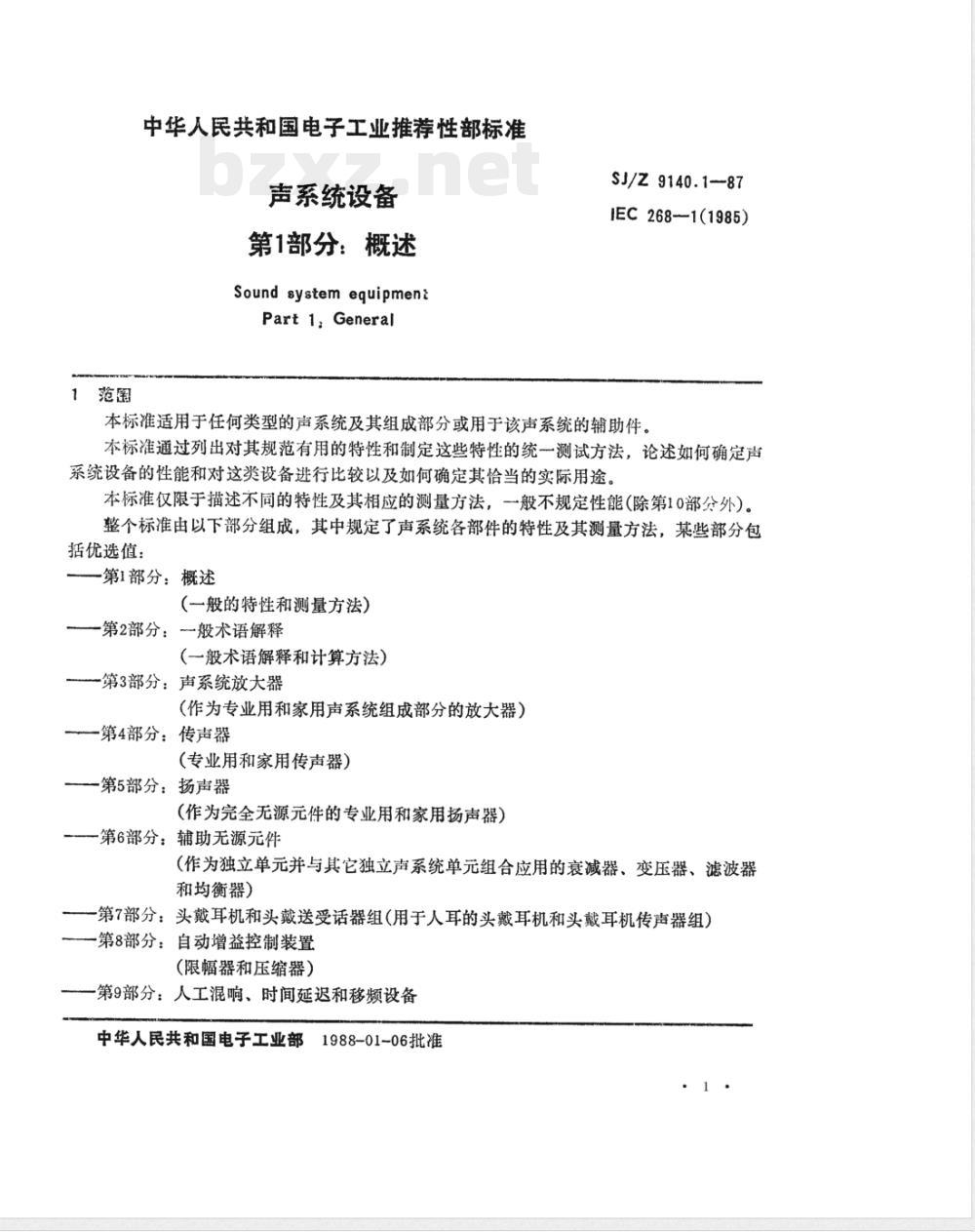

中华人民共和国电子工业推荐性部标准声系统设备
第1部分：概述
Sound system equipment
Part 1,General
SJ/Z9140.1—87
IEC2681(1985)
本标准适用于任何类型的声系统及其组成部分或用于该声系统的辅助件。本标准通过列出对其规范有用的特性和制定这些特性的统一测试方法，论述如何确定声系统设备的性能和对这类设备进行比较以及如何确定其恰当的实际用途。本标准仅限于描述不同的特性及其相应的测量方法，一般不规定性能（除第10部分外）。整个标准由以下部分组成，其中规定了声系统各部件的特性及其测量方法，某些部分包括优选值：
一第1部分：概述
（一般的特性和测量方法）
一第2部分：一般术语解释
（一般术语解释和计算方法）
一第3部分：声系统放大器
（作为专业用和家用声系统组成部分的放大器）一第4部分：传声器
（专业用和家用传声器）
一第5部分：扬声器
（作为完全无源元件的专业用和家用扬声器）一第6部分：辅助无源元件
（作为独立单元并与其它独立声系统单元组合应用的衰减器、变压器、滤波器和均衡器）
一第7部分：头戴耳机和头戴送受话器组（用于人耳的头戴耳机和头戴耳机传声器组）一第8部分：自动增益控制装置
(限幅器和压缩器）
一第9部分：人工混响、时间延迟和移频设备中华人民共和国电子工业部1988-01-06批准SJ/Z 9140.1-87

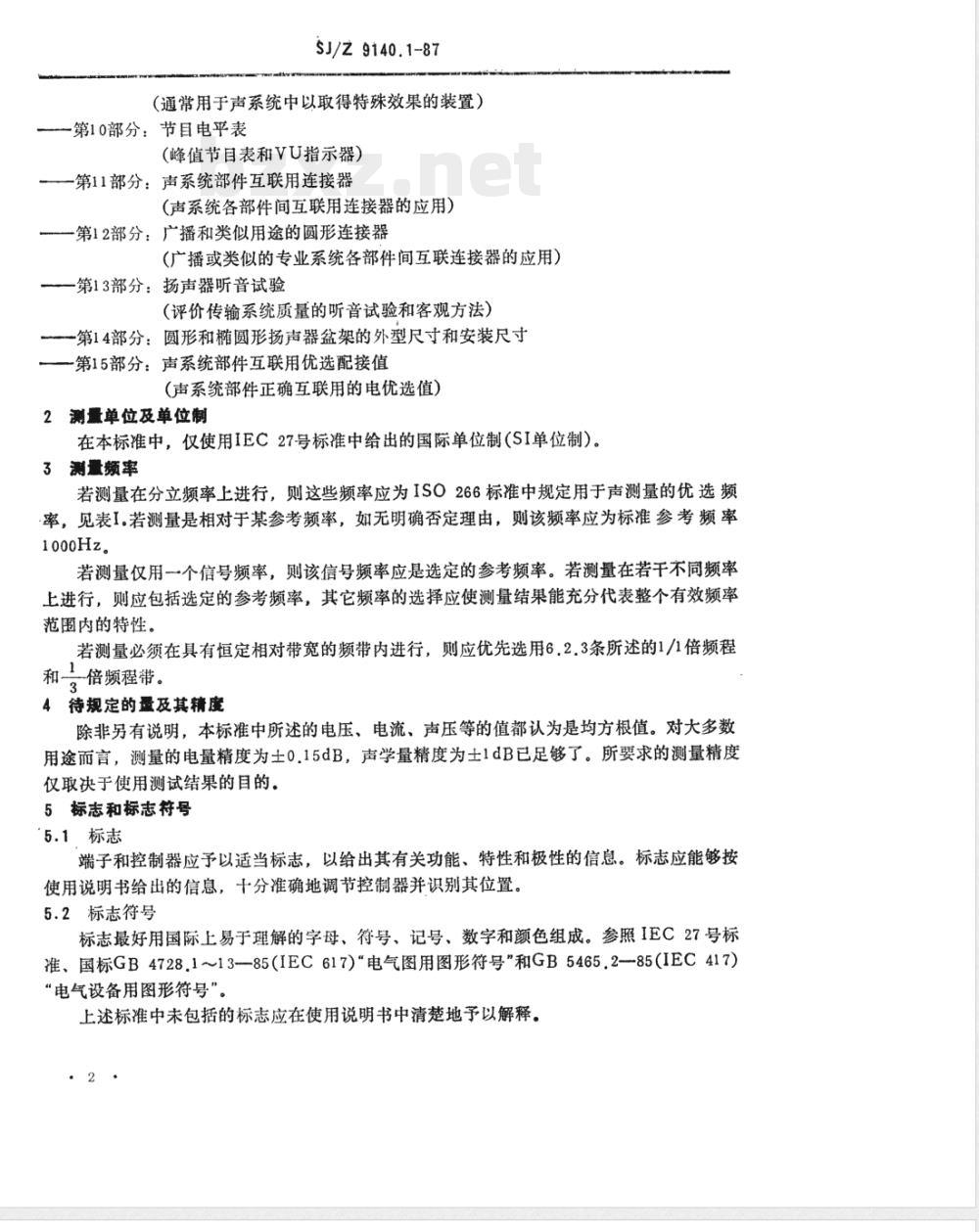

(通常用于声系统中以取得特殊效果的装置）一第10部分：节目电平表
（峰值节目表和VU指示器）
一第11部分：声系统部件互联用连接器（声系统各部件间互联用连接器的应用）一第12部分：广播和类似用途的圆形连接器（广播或类似的专业系统各部件间互联连接器的应用）一第13部分：扬声器听音试验
（评价传输系统质量的听音试验和客观方法）一一第14部分：圆形和椭圆形扬声器盆架的外型尺寸和安装尺寸一第15部分：声系统部件互联用优选配接值（声系统部件正确互联用的电优选值）2测量单位及单位制
在本标准中，仅使用IEC27号标准中给出的国际单位制（SI单位制）。3测量频率
若测量在分立频率上进行，则这些频率应为ISO266标准中规定用于声测量的优选频·率，见表I.若测量是相对于某参考频率，如无明确否定理由，则该频率应为标准参考频率1000Hz。
若测量仅用一个信号频率，则该信号频率应是选定的参考频率。若测量在若干不同频率上进行，则应包括选定的参考频率，其它频率的选择应使测量结果能充分代表整个有效频率范围内的特性。
若测量必须在具有恒定相对带宽的频带内进行，则应优先选用6.2.3条所述的1/1倍频程和倍频程带。
4待规定的量及其精度
除非另有说明，本标准中所述的电压、电流、声压等的值都认为是均方根值。对大多数用途而言，测量的电量精度为士0.15dB，声学量精度为士1dB已足够了。所要求的测量精度仅取决于使用测试结果的目的，5标志和标志将号
5.1标志
端子和控制器应予以适当标志，以给出其有关功能、特性和极性的信息。标志应能够按使用说明书给出的信息，十分准确地调节控制器并识别其位置。5.2标志符号
标志最好用国际上易于理解的字母、符号、记号、数字和颜色组成。参照IEC27号标准、国标GB47281~13—85（IEC617）电气图用图形符号”和GB5465.285（IEC417）“电气设备用图形符号”。
上述标准中未包括的标志应在使用说明书中清楚地予以解释。$J/Z 9140.1-87
噪声规范和测量用滤波器、计权曲线和仪表6
噪声规范或信噪比指用下述方法之一测量的噪声：6.1宽带测量
滤波器应该是带通滤波器，其频响在图5所示的限定范围内（与CCIR建议书468-3中宽带滤波器规范相同）。
在22.4Hz至22.4kHz之间，带通滤波器的传输系数基本恒定，在这个频带外，则以IEC225号标准《声和振动分析用1/1倍频程、借频程和：倍频程滤波器》对中心频率为31.5Hz和16000Hz的倍频程带滤波器规定的速率衰减。该带通滤波器的频响在本规范规定的限定范围内。
注：当可能存在刚好高于或低于该带限的强信号时，应该注意在这种情况下，测量结果将在某种程度上取决于实际所用个别滤波器的频率响应。6.2计权测量
6.2.1噪声（A-计权)或信噪比（A-计权）所用滤波器应具有A计权特性。其允差按IEC651号标准“声级计”中对声级测量规定的I型允差。仪表应该是IEC651号标准中I型声计级所述的真实有效值表，应该使用标志为“S\的动态特性。
注：对于没有节目的场合，用A计权测量设备的输出噪声特别合适。6.2.2噪声（估量噪声的）或信噪比（估量噪声的）所用滤波器和仪表应具有附录A所述的特性，这些特性符合CCIR建议书468-3的规定。注：①假若不会出现混乱可把“估量噪声的\一调缩写为\PS\（见CCITT推荐标准J.16)。②当节目信号存在时，用估量噪声测量设备的输出噪声引起的干扰效应是特别合适的。6.2.31/1倍频程或一倍频程带测量滤波器应具有IEC255号标准中对1/1倍频程或倍频程带滤波器规定的特性。仪表3
应该是IEC651号标准中对声级计I型规定的真实有效值仪表。当用窄带测量时，特别是在低频，建议测量仪表的动态应与声级计标志为”S的动态特性相一致。7模拟节目信号
这种信号的平均功率谱密度很近似于范围广泛的节目材料（包括若干类型的语言和音乐节目）的平均功率谱密度的平均值。该信号是非限幅稳态计权的高斯噪声。当用符合IEC225号标准规定的一倍频程滤波器测量时，其计权功率谱符合表I和图I。1
此信号可借助于图2所示的滤波电路从粉红噪声源获得。用窄带信号进行测量时，应该在相当于表I和图I所示的每个频带所对应的电平进行测量（有关采用本信号的测量和特性，特别是对放大器和扬声器，正在考虑中）。注：应该注意，在整个频率范围内测得的信号功率电平大约比用1/3倍频程测得的相对零电平高12.5dB.
SJ/Z 9140.1-87
8气候条件
测量和机械检查可以在下面所限定的温度、湿度和大气压力任意组合的条件下进行：环境温度：15~35C优选20°C
相对湿度：25%~75%
大气压力：86kPa~106kPa（860~1060mbar）若制造厂认为有必要规定不同于上述的气候条件，则这些条件应该从国标GB24212424-84(IEC68）电工电子产品基本环境试验规程”中选取，测量应在这些规定的条件下进行。
上述条件表明，要求设备在这种气候条件下，满足其规范要求，在更宽的范围内，设备可能工作，但不满足其规范的所有要求，可允许设备在更恶劣的气候条件下储存。为了更全面地讨论这些概念，可参阅国标GB2421～2424一84(IEC68）\电工电子产品基本环境试验规程”。
单个规范和典型规范
对某种型号或这种型号的单个样品规定数值。首先，制造厂应说明所规定的值是否是：一极限值
一统计的“最坏情况\值（见注）平均值（见注）
注：这些值是从一批产品的测量求得的，而且附有所要求的有意义的数据，见有关ISO关于抽样程序的标准，
10数据的图解表示
10.1概述
两个量和多个量之间的关系通常用图表示比用表格更为清楚。当单个样品的逐点测量结果表示为一条连续曲线时，则应清楚地表明测量点。根据理论推断或其它信息，而不是根据直接测量结果而得的外推曲线或中间曲线，应与测量曲线明显地区分开，例如，用其它画法。在适当的场合，数据可表示成恒定带宽或等比带宽的线状谱或带状谱，所用带宽应予以说明，应给出6.2.3条款所述的1/1倍频程和一，一倍频程带.
10.2标度
建议图形表示采用线性标度或对数标度，应避免采用其它种类的标度例如：双对数标度、线性标度与对数标度的联用。线性分贝标度相当于对数标度。当横坐标和纵坐标表示的量的种类相同时，则两者所用单位长度亦应相同。应尽可能避免线性标度上有远离的零点。假如可能，分贝标度线上的零参考点应该是额定值。10.3对数标度和极坐标图
对数频率刻度和极坐标图应参照IEC263号标准“绘制频率特性和极坐标图的标度和尺寸。

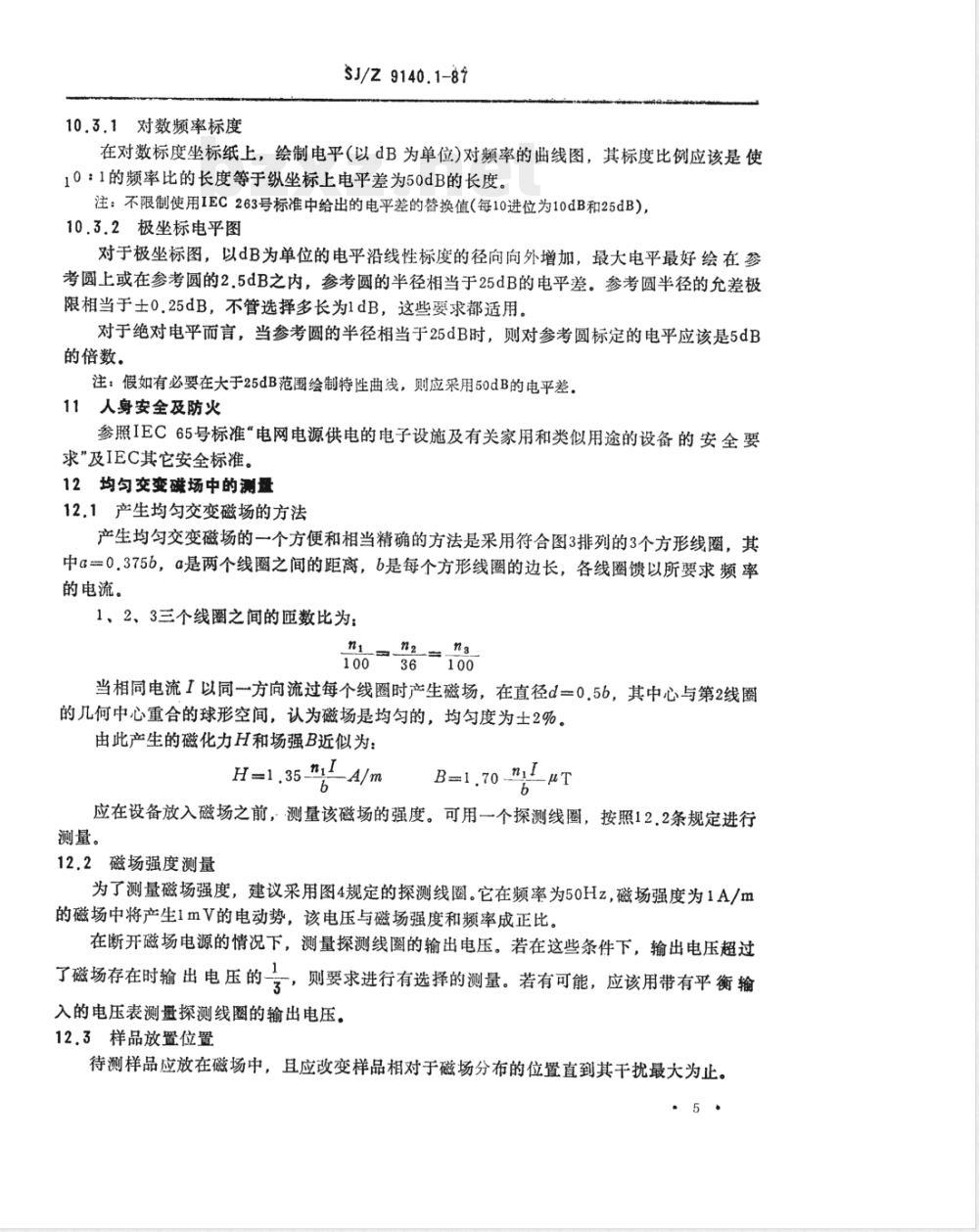

10.3.1对数频率标度
SJ/Z 9140.1-87
在对数标度坐标纸上，绘制电平（以dB为单位）对频率的曲线图，其标度比例应该是使10：1的频率比的长度等于纵坐标上电平差为50dB的长度。注：不限制使用IEC263号标准中给出的电平差的替换值（每10进位为10dB和25dB)，10.3.2极坐标电平图
对于极坐标图，以dB为单位的电平沿线性标度的径向向外增加，最大电平最好绘在参考圆上或在参考圆的2.5dB之内，参考圆的半径相当于25dB的电平差，参考圆半径的允差极限相当于士0.25dB，不管选择多长为1dB，这些要求都适用，对于绝对电平而言，当参考圆的半径相当于25dB时，则对参考圆标定的电平应该是5dB的倍数。
注：假如有必要在大于25dB范围绘制特性曲线，则应采用50dB的电平差。11人身安全及防火
参照IEC65号标准“电网电源供电的电子设施及有关家用和类似用途的设备的安全要求”及IEC其它安全标准。
12均匀交变磁场中的测量
12.1产生均勾交变磁场的方法
产生均匀交变磁场的一个方便和相当精确的方法是采用符合图3排列的3个方形线圈，其中α=0.3756，a是两个线圈之间的距离，6是每个方形线圈的边长，各线圈馈以所要求频率的电流。
1、2、3三个线圈之间的匝数比为：nmnzng
10036100
当相同电流I以同一方向流过每个线圈时产生磁场，在直径d=0.56，其中心与第2线圈的几何中心重合的球形空间，认为磁场是均匀的，均匀度为士2%。由此产生的磁化力H和场强B近似为：H=1.35n/A/m
B=1.70nμT
应在设备放入磁场之前，测量该磁场的强度。可用一个探测线圈，按照12.2条规定进行测量。
12.2磁场强度测量
为了测量磁场强度，建议采用图4规定的探测线圈。它在频率为50Hz，磁场强度为1A/m的磁场中将产生1mV的电动势，该电压与磁场强度和频率成正比。在断开磁场电源的情况下，测量探测线圈的输出电压。若在这些条件下，输出电压超过了磁场存在时输出电压的一
，则要求进行有选择的测量。若有可能，应该用带有平衡输3，
入的电压表测量探测线圈的输出电压。12.3样品放置位置
待测样品应放在磁场中，且应改变样品相对于磁场分布的位置直到其干扰最大为止。.5
SJ/Z9140.1-87
待测样品不应伸到直径为d的球形空间之外。表I
按照ISO标准266规定的频率
本表可用连续乘以1000或除以1000的方法向两个方向扩展。每列中符号“×”表示“6”中所述滤波器的几何平均频率。优选频率
倍频程
倍频程
倍额程
优选频率
倍锻程
倍频程
倍频程
优选频率
16 000
倍频程
借频程
借频程
注：为设计表中未给出标称值的滤波器，其所用的精确优选频率计算如下；对1/1倍频程滤波器根据1000×103m/10计算；对1/2倍频程滤波器，根据1000×103n/20计算；对1/3倍频程滤波器，根据1000×10=/10计算，其中n为正整数、负整数或零，对常规的声学测量，标称频率和精确频率之间的差可忽略不计。6
相对电平
SJ/Z9140.1-87
模拟节目信号的功率谱
相对电平
源电动势
(粉红噪声）
SJ/Z9140.1-87
模拟节目信号功率谱
频率（HZ）
负裁阻抗≥100km
信号源的输出阻抗应包括在第一个电阻值（430)内。考虑到负载阻抗的影响，可调节10kQ电阻值。
电容器损耗角的正切应不大于0.005模拟节目信号用滤波器（用于粉红噪声源）图2
SJ/Z 9140.1-87
图3产生均匀交变磁场用的3个线圈的排列绝缘材料一
漆包线绕4500圈
Φ=0.13mm
R=5002
尺寸以mm为单位
图4：测量磁场强度用的探测线圈先在此处扎住一
后在此处扎住一
SJ/Z 9140.1-87
L-315Hz
频率(Hz)
图5宽带噪声测量用的带通滤波器（幅/频响应极限见6.1条）
频率（HZ）
SJ/Z 9140.1-87
附录A
噪声计权网络和准峰值表
注：计权网络和准峰值表符合CCIR建议书468-3，A.1计权网络
计权网络标称响应曲线由图AI规定。该曲线就是A，所示无源网络的理论响应曲线。表AI给出了各频率点上的响应值。测量网络的响应曲线和这个标称曲线之间的允差示于表AI的最后一栏和图A：中。注：整个仪表在1kHz校准（见A2.6）.为了在最大增益的各频率点上进行精确测量，减少1kHz频率的允差(例如：±0.2dB)是有益的。表AI
频率(Hz)
响应(dB)
允差(dB)
1）在对数坐标图上，根据确定包络框所规定的频率值即，31.5、100、1000、5000、6300和20000Hz，用线性内插法可获得各允差。注：本表符合CCIR建议书486-2
SJ/Z9140.1-87
图AI计权网络
频率(Hz)
（元件值允差最大不超过10%。在1000Hz，Q值至少为200才能足够满足表AI给定的允图A2图A1所示计权网络的频率响应12.
