SJ/T 10171.6-1991碱性蓄电池隔膜性能测试方法 隔膜耐碱损失的测定

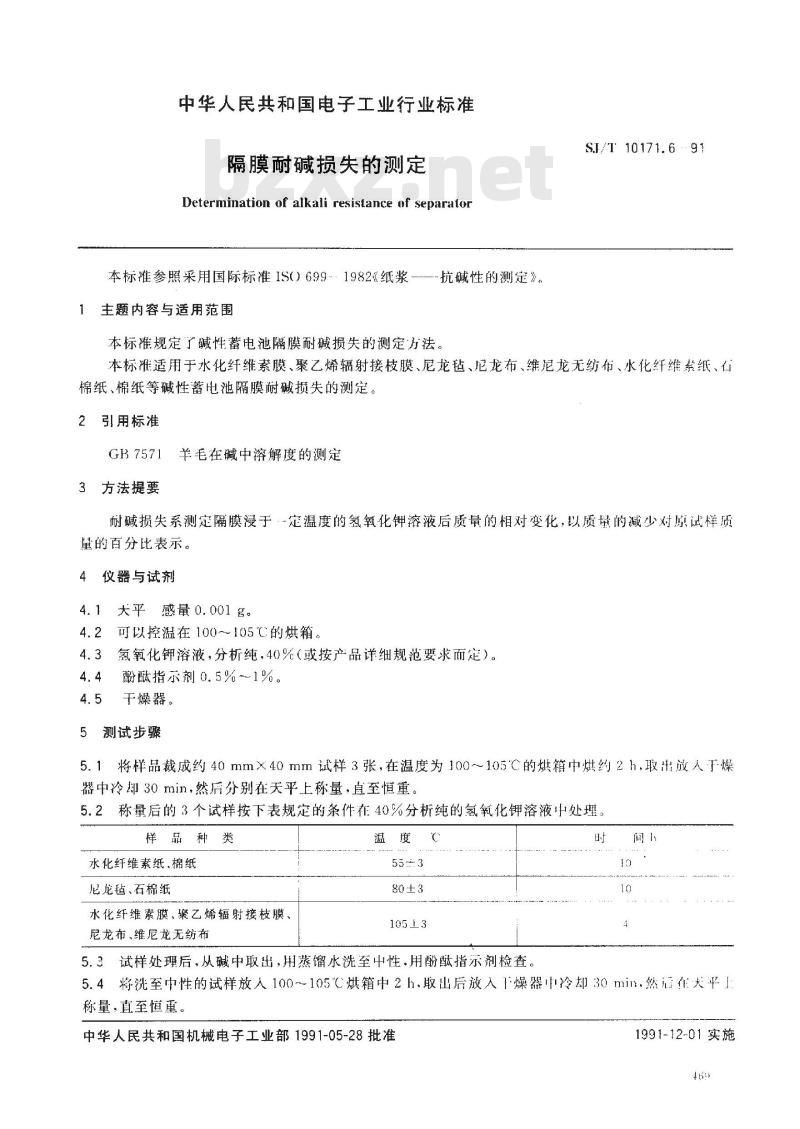

中华人民共和国电子工业行业标准隔膜耐碱损失的测定
Determination of alkali resistance of separalor本标准参照采用国际标准IS0）6991982《纸浆—-—-抗碱性的测定》。1主题内容与适用范围
本标准规定了碱性蓄电池隔膜耐碱损失的测定方法。SI/T 10171.6 - 91
本标准适用于水化纤维素膜、聚乙烯辐射接枝膜、尼龙毡、尼龙布、维尼龙无纺布、水化纤维素紫纸、石棉纸、棉纸等碱性蓄电池隔膜耐碱损失的测定。2引用标准
GB 7571羊毛在碱中溶解度的测定3方法提要
耐碱损失系测定隔膜浸于定温度的氢氧化钾溶液后质量的相对变化，以质量的减少对原试样质量的百分比表示。
4仪器与试剂
4.1大平感量0.001g。
4.2可以控温在100～105℃的烘箱。4.3氢氧化钾溶液，分析纯，40%（或按产品详细规范要求而定）。4.4酚酞指示剂0.5%~~1%。
干燥器。
5测试步骤
5.1将样品裁成约40mm×40mm试样3张，在温度为100～105℃的烘箱中烘约2h，取出放人下燥器中冷却30min，然后分别在天平上称量，直至恒重。5.2称量后的3个试样按下表规定的条件在40%分析纯的氢氧化钾溶液中处理。样品种类
水化纤维素纸、棉纸
尼龙毡、石棉纸
水化纤维素膜、聚乙烯辐射接枝膜、尼龙布、维尼龙无纺布
5.3试样处理后，从碱中取出，用蒸馏水洗至中性，用酚酞指示剂检查。时
5.4将洗至中性的试样放人100～105℃烘箱中2h，取出后放入干燥器中冷却30min.然后作天平上称量，直至恒重
中华人民共和国机械电子工业部1991-05-28批准1991-12-01实施

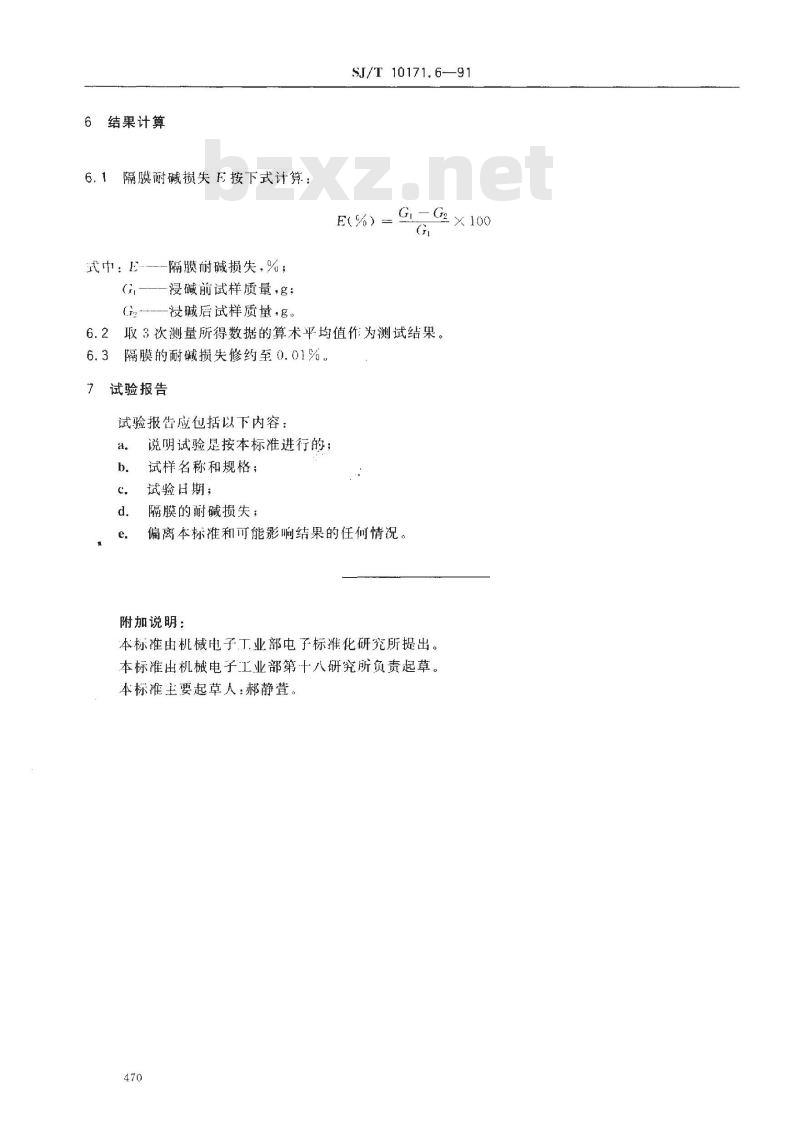

结果计算
隔膜耐碱损失E按下式计算：
式中：E--隔膜耐碱损失，%；
漫碱前试样质量，g；
---没碱后试样质量.g。
SJ/T 10171.6—91
G2×100
E(%) =
6.2取3次测量所得数据的算术平均值作为测试结果。6.3隔膜的耐碱损失修约至0.01%试验报告
试验报告应他括以下内容：
说明试验是按本标准进行的；
试样名称和规格；
试验日期；
隔膜的耐碱损失；
偏离本标准和可能影响结果的任何情况，附加说明：
本标准出机械电子工业部电子标准化研究所提出。本标准出机械电子工业部第十八研究所负责起草。本标准主要起草人：郝静萱。
