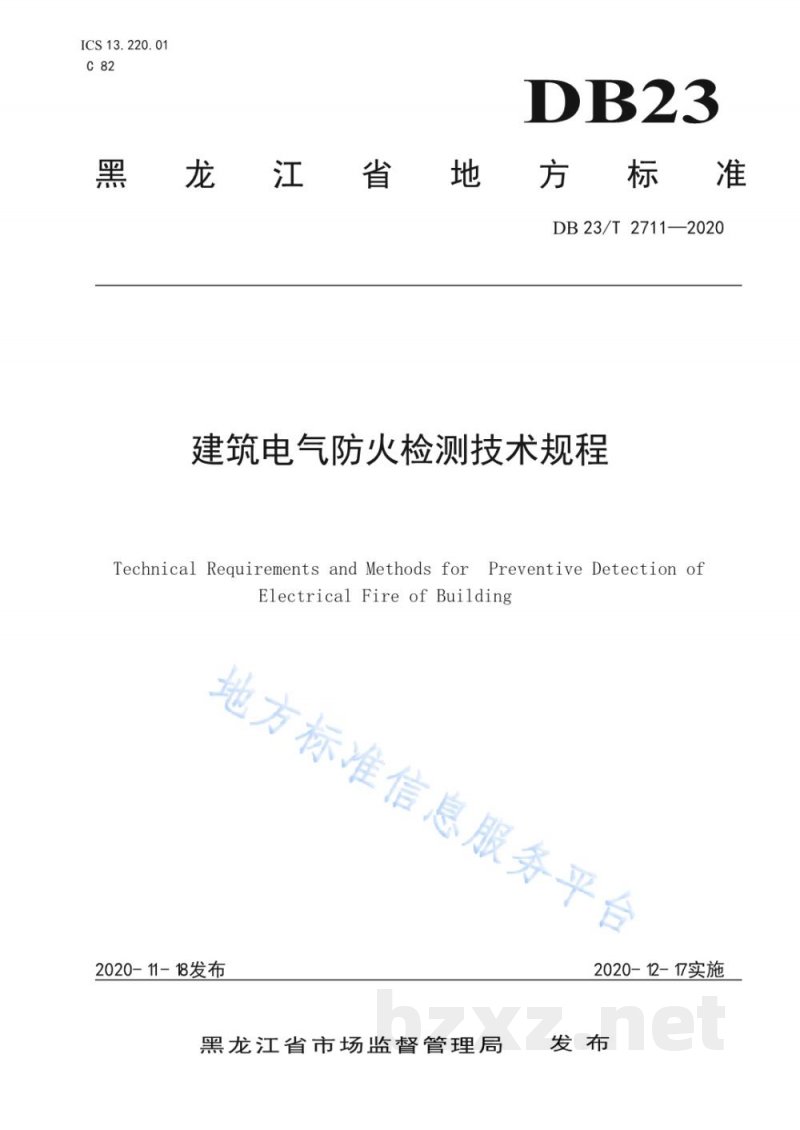

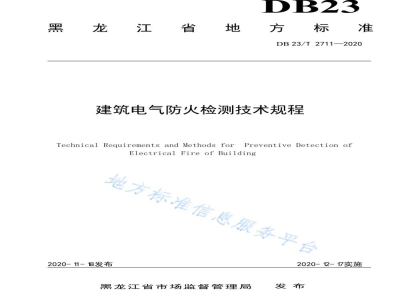

ICS 13.220.01
C 82

黑龙江省地方标准
DB23/T 2711—2020

建筑电气防火检测技术规程
Technical Requirements and Methods for Preventive Detection of Electrical Fire of Building

2020-11-18 发布
2020-12-17 实施
黑龙江省市场监督管理局 发布

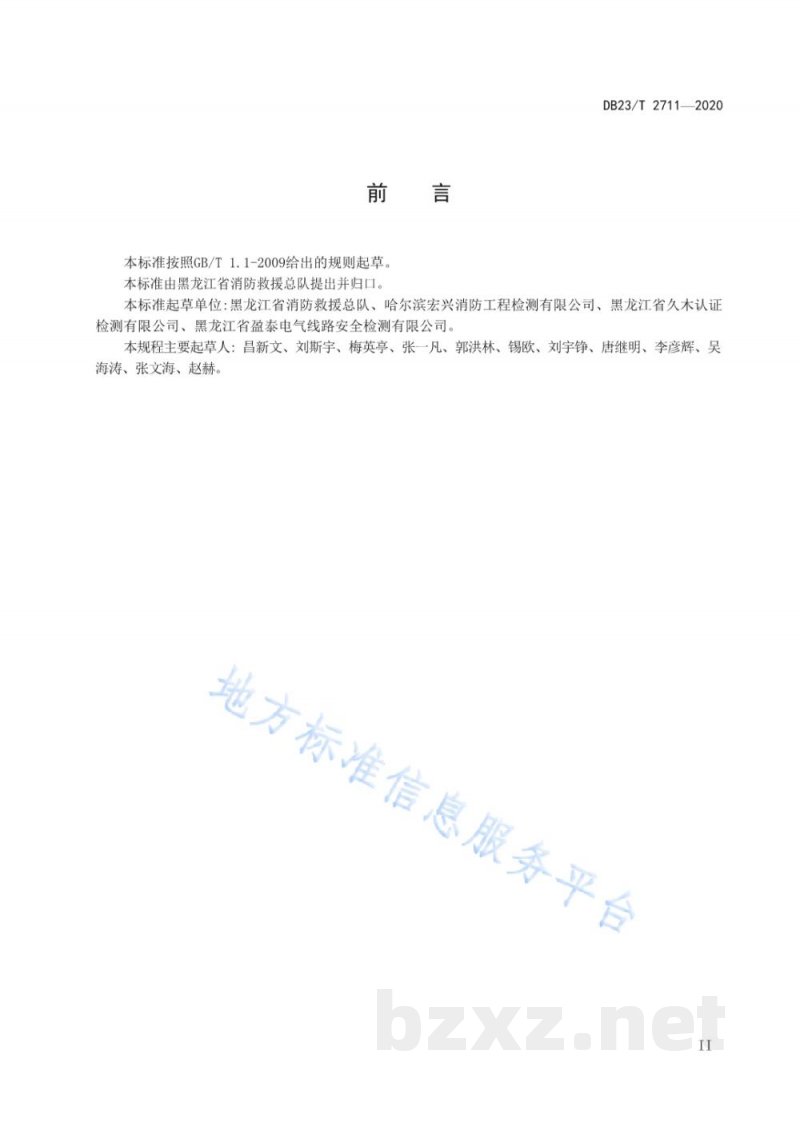

前言

本标准按照GB/T 1.1-2009给出的规则起草。
本标准由黑龙江省消防救援总队提出并归口。
本标准起草单位：黑龙江省消防救援总队、哈尔滨宏兴消防工程检测有限公司、黑龙江省久木认证检测有限公司、黑龙江省盈泰电气线路安全检测有限公司。
本规程主要起草人：昌新文、刘斯宇、梅英亭、张一凡、郭洪林、锡欧、刘宇铮、唐继明、李彦辉、吴海涛、张文海、赵赫。

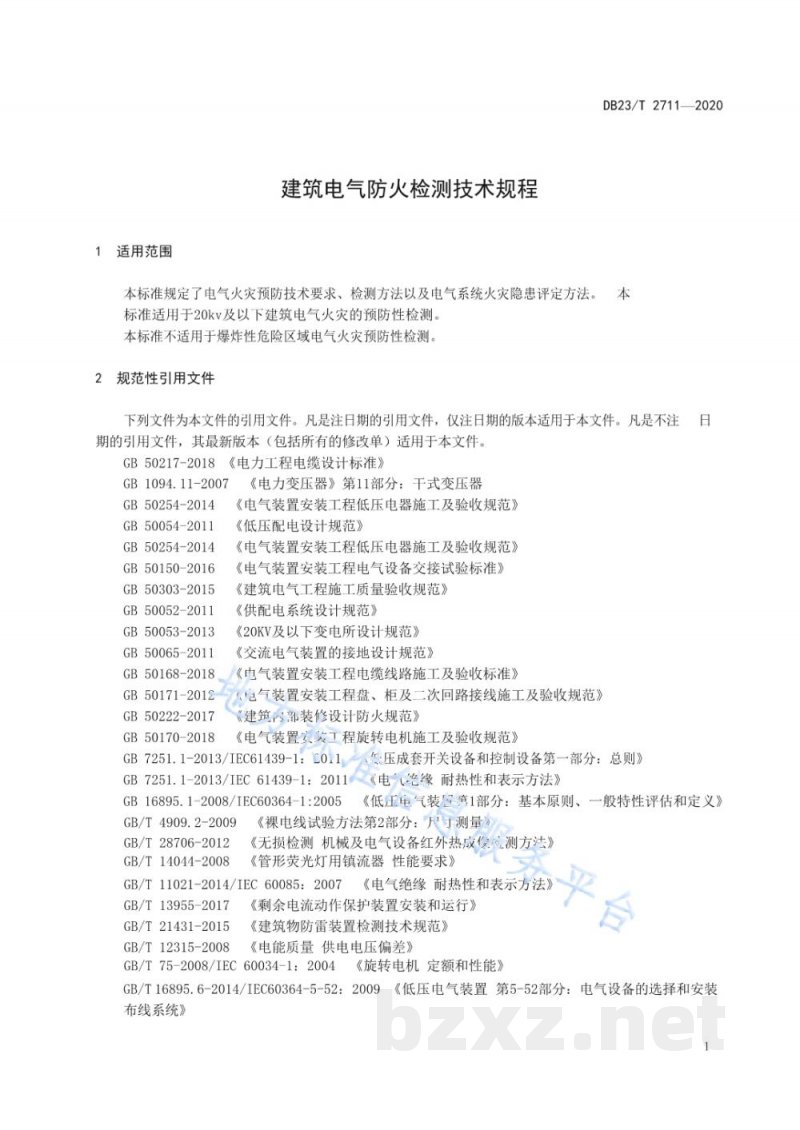

1 范围

本标准规定了电气火灾预防技术要求、检测方法以及电气系统火灾隐患评定方法。
本标准适用于20kV及以下建筑电气火灾的预防性检测。
本标准不适用于爆炸性危险区域电气火灾预防性检测。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 50217-2018 《电力工程电缆设计标准》
GB 1094.11-2007 《电力变压器 第11部分：干式变压器》
GB 50254-2014 《电气装置安装工程 低压电器施工及验收规范》
GB 50054-2011 《低压配电设计规范》
GB 50150-2016 《电气装置安装工程 电气设备交接试验标准》
GB 50303-2015 《建筑电气工程施工质量验收规范》
GB 50052-2011 《供配电系统设计规范》
GB 50053-2013 《20kV及以下变电所设计规范》
GB 50065-2011 《交流电气装置的接地设计规范》
GB 50168-2018 《电气装置安装工程 电缆线路施工及验收标准》
GB 50171-2012 《电气装置安装工程 盘、柜及二次回路接线施工及验收规范》
GB 50222-2017 《建筑内部装修设计防火规范》
GB 50170-2018 《电气装置安装工程 旋转电机施工及验收规范》
GB 7251.1-2013/IEC 61439-1:2011 《低压成套开关设备和控制设备 第1部分：总则》
GB 16895.1-2008/IEC 60364-1:2005 《低压电气装置 第1部分：基本原则、一般特性评估和定义》
GB/T 4909.2-2009 《裸电线试验方法 第2部分：直流电阻测量》
GB/T 28706-2012 《无损检测 机械及电气设备红外热成像检测》
GB/T 14044-2008 《管形荧光灯用镇流器性能要求》
GB/T 11021-2014/IEC 60085:2007 《电气绝缘耐热性和表示方法》
GB/T 13955-2017 《剩余电流动作保护装置安装和运行》
GB/T 21431-2015 《建筑物防雷装置检测技术规范》
GB/T 12325-2008 《电能质量 供电电压偏差》
GB/T 755-2008/IEC 60034-1:2004 《旋转电机 定额和性能》
GB/T 16895.6-2014/IEC 60364-5-52:2009 《低压电气装置 第5-52部分：电气设备的选择和安装 布线系统》
GB/T 16895.23-2012/IEC 60364-6:2006 《低压电气装置 第6部分：检验》
GB/T 5023.1-2008/IEC 60227-1:2007 《额定电压450/750V及以下聚氯乙烯绝缘电缆 第1部分：一般要求》
GB/T 18380.31~36-2008 《电缆和光缆在火焰条件下的燃烧试验》（共六个部分）
DL/T 572-2010 《电力变压器运行规程》
DL 475-2017 《接地装置特性参数测量导则》
JGJ 16-2008 《民用建筑电气设计规范》
CECS 170-2004 《低压母线槽选用、安装及验收规程》
JB/T 8734.1-2016 《额定电压450/750V及以下聚氯乙烯绝缘电线电缆和软线 第1部分：一般规定》

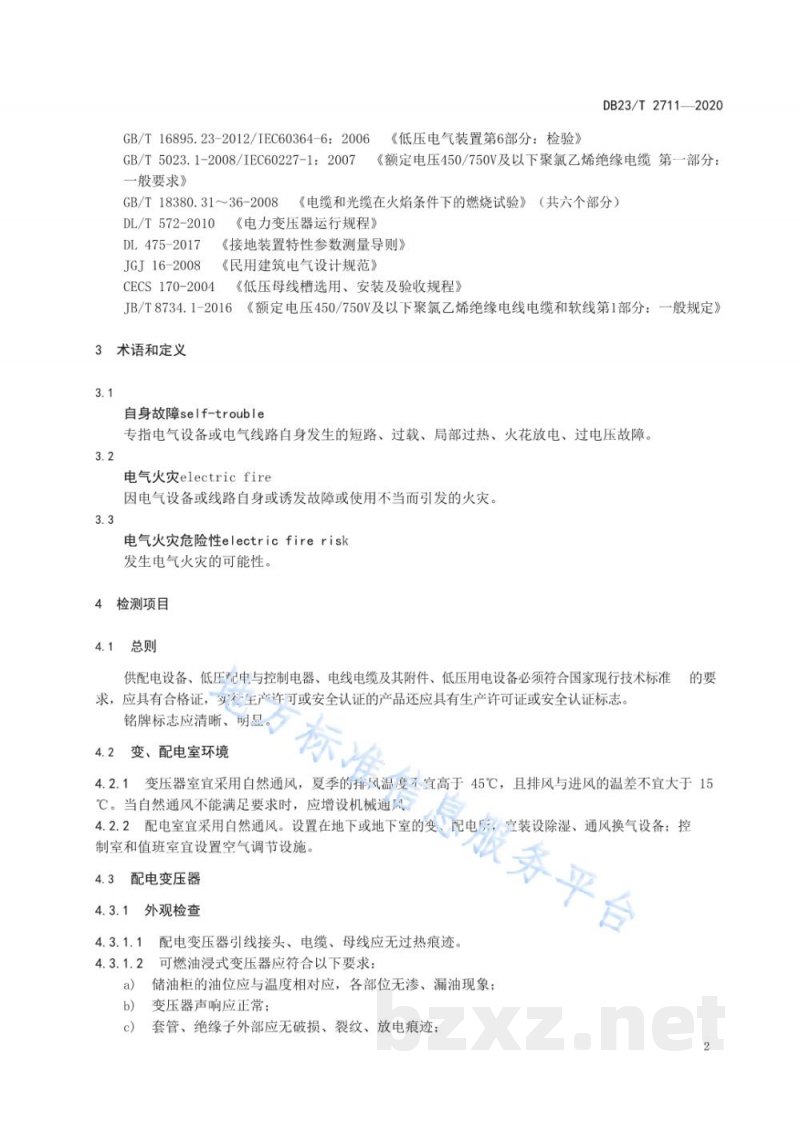

3 术语和定义

3.1
自身故障 self-trouble
专指电气设备或电气线路自身发生的短路、过载、局部过热、火花放电、过电压故障。

3.2
电气火灾 electric fire
因电气设备或线路自身或诱发故障或使用不当而引发的火灾。

3.3
电气火灾危险性 electric fire risk
发生电气火灾的可能性。

4 检测项目

4.1 总则
供配电设备、低压配电与控制电器、电线电缆及其附件、低压用电设备必须符合国家现行技术标准的要求，应具有合格证，实行生产许可或安全认证的产品还应具有生产许可证或安全认证标志。铭牌标志应清晰、明显。

4.2 变、配电室环境
4.2.1 变压器室宜采用自然通风，夏季的排风温度不宜高于45℃，且排风与进风的温差不宜大于15℃。当自然通风不能满足要求时，应增设机械通风设施。
4.2.2 配电室宜采用自然通风。设置在地下或地下室的变配电所，宜装设除湿、通风换气设备；控制室和值班室宜设置空气调节设施。

4.3 配电变压器
4.3.1 外观检查
4.3.1.1 配电变压器引线接头、电缆、母线应无过热痕迹。
4.3.1.2 可燃油浸式变压器应符合以下要求：
a) 储油柜的油位应与温度相对应，各部位无渗、漏油现象；
b) 变压器声响应正常；
c) 套管、绝缘子外部应无破损、裂纹、放电痕迹。
