本规程适用于测量范围在-30℃~300℃的各种量程的电接点玻璃水银温度计的首次检定、后续检定和使用中检验。无标尺的固定接点温度计可参照本规程进行校准或测试。

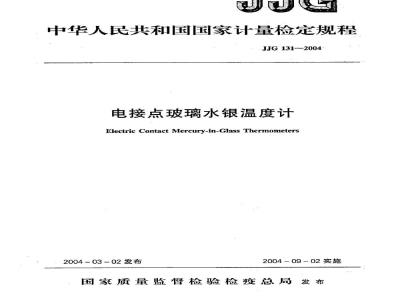

中华人民共和国国家计量检定规程JJG131-2004
电接点玻璃水银温度计
Electric Contact Mercury-in-Glass Thermometers2004-03-02发布
2004-09-02实施
国家质量监督检验检疫总局发布JJG131—2004
电接点玻璃水银温度计
检定规程
Verification Regulation of theElectricContactMercury-in-GlassThermometersJJG131—2004
代替JJG131-1991
本规程经国家质量监督检验检疫总局于2004年03月02日批准，并自2004年09月02日起施行。
归口单位：
起草单位：
全国温度计量技术委员会
北京市计量科学研究所
本规程委托全国温度计量技术委员会负责解释本规程主要起草人：
参加起草人：
JJG131—2004
（北京市计量科学研究所）
（北京市计量科学研究所）
（北京市计量科学研究所）
（北京市计量科学研究所）
（北京市计量科学研究所）
引用文献·
3术语
4.1原理
4.2构造·
5计量性能要求，
5.1示值稳定性·
5.2示值误差
5.3动作误差
5.4不灵敏区
6通用技术要求
6.1标度与标志
JJG131—2004
6.2玻璃套管、感温泡和毛细管….感温液和感温液柱
6.4调节装置
7计量器具控制
检定条件
检定项目·
7.3检定方法
7.4检定结果的处理…
7.5检定周期
附录A电接点玻璃水银温度计检定证书（内页）格式附录B电接点玻璃水银温度计检定结果通知书（内页）格式附录C电接点玻璃水银温度计温度修正值测量结果的不确定度评定(1)
（4）
（8）
1范围
JJG131-2004
电接点玻璃水银温度计检定规程本规程适用于测量范围在-30℃~300℃的各种量程的电接点玻璃水银温度计（以下简称温度计）的首次检定、后续检定和使用中检验。无标尺的固定接点温度计可参照本规程进行校准或测试。
2引用文献
本规程引用文献
JB/T9264--1999《电接点玻璃温度计》使用本规程时应注意使用上述引用文献的现行有效版本。3术语
标度：温度计上一组线条、数字和测量单位符号（℃）的组合，用来指示温度值。标度板：内标式玻璃温度计内印刻标度用平直、有色（如乳白色）的薄片。标度线：印刻在玻璃棒或标度板上用以指示温度值的线条。标度值：印刻在玻璃棒或标度板上用以指示温度值的数字。主标度：测量范围部分的标度。辅标度：为测量零点示值所设置的标度。展刻线：上限和下限以外的标度线。浸没线：棒式局浸温度计用以表示浸没位置的标志线。露出液柱：温度计在测量过程中，露在被测介质外面的液柱部分。中间泡：毛细管内径的扩大部位，其作用是容纳部分感温液，以便缩短毛细管长度。
安全泡：毛细管顶部的扩大部位，其作用是当被测温度超过温度计上限一定温度时，保护温度计不致损坏。
4概述
4.1原理
电接点玻璃水银温度计是利用在透明玻璃感温泡和毛细管内的水银随被测温度的变化而热胀冷缩的作用来测量温度的。在温度计内设有两个接点，一个在感温水银柱的上端面，另一个在标度板的任意设定位置。当环境温度发生变化使感温水银柱上升或下降，导致两个接点接通或断开。通过配套控制装置可以对电器设备进行控制。4.2构造
温度计分为可调式和固定式两种结构。常见可调式和固定式的构造示意图如图1和图2所示。
JJG131-2004
图1可调式温度计
1—调节磁钢2—磁钢固定螺钉；3—盖：4接线底座；5指示螺母：6—设定标度：7—调节螺杆：8—接点引出线：9-钨丝：10指示标度：11一测量毛细停：12—标度板：13-毛细管固定塞：14—感温泡；15—下体套管：16—毛细管；17—安全泡：18一上体套管：19-扁管：20一扇铁：21一信号线：22一接线增子5计量性能要求
示值稳定性
JJG131—2004
图2固定式温度计
1—盖：2接线底座：3-安全泡：4一标度线：5一接点引出线：6一测量毛细管：7-标度板：8—上体套管；9—毛细管：10下体套管：11—毛细管固定塞；12感温泡：13一信号线：14—接线端子温度计经稳定性试验后，其零点位置的上升值应不超过分度值的1/2。无零点辅标度的温度计可以测定上限温度示值。3
5.2示值误差
JJG131—2004
温度计的示值允许误差限由温度计的测量范围和分度值确定。可调式温度计的示值误差应符合表1规定，固定式温度计的示值误差应符合表2规定。当温度计的量程跨越表1、表2中几个温度范围时，则取其中范围最大的示值允许误差限。
表1可调式温度计示值充许误差限温度计上限或下限
所在温度范围
-30~100
>100~200
>200~300
温度计上限或下限
所在温度范围
>0~100
>100~200
>200~300
5.3动作误差
分度值
表2固定式温度计示值允许误差限单接点
多接点
温度计接通和断开时的实际温度值（由标准温度计确定）与温度计接点温度示值的最大差值，应不超过温度计的示值允许误差限。5.4不灵敏区
温度计接通时的实际温度（由标准温度计确定）与断开时的实际温度的差值，首次检定的温度计应不超过示值允许误差限的1/10，后续检定的温度计应不超过示值允许误差限的1/5。
6通用技术要求
6.1标度与标志
6.1.1温度计的标度线应与毛细管的中心线垂直。标度线、计量数字和其他标志应清晰准确，涂色应牢固耐久。
6.1.2相邻两标度线的间距应不少于0.6mm，标度线的宽度应不超过相邻标度线间距的1/5。
6.1.3温度计的上下限温度标度线以外应有不少于该温度计示值允许误差限的展刻线。温度计标度板的纵向位移应不超过分度值的1/3。毛细管应处于标度板纵轴中6.1.4
JJG131—2004
央，不应有明显的偏斜。可调式电接点温度计毛细管与标度板的间距应不大于3mm，固定式电接点温度计毛细管与标度板的间距应不大于1mm。6.1.5每隔10~20条标度线应标志出相应的标度值（为整数值），温度计的零点和上下限温度也应标志相应的标度值（展刻线除外）。固定式温度计应在接点处标志出相应标度值。
6.1.6温度计应标有制造计量器具许可证标志、表示摄氏度的符号℃、制造厂名或商标、制造年月、产品编号、工作电压与工作电流等。6.2玻璃套管、感温泡和毛细管
6.2.1玻璃套管应光洁透明。玻璃套管和感温泡不应有裂痕及影响强度的缺陷（如内应力等）。在标度范围内不应有影响读数的缺陷或朦胧现象。6.2.2玻璃套管应平直、粗细均匀，不应有明显的弯曲现象。6.2.3温度计感温泡的直径不应大于下体玻璃套管的直径。6.2.4毛细管要直，其孔径应均匀。正面观察温度计时液柱应有最大宽度。毛细管与感温泡及安全泡连接处应呈圆弧形，不应有颈缩现象。管壁内应清洁无杂质。6.3感温液和感温液柱
6.3.1感温液应纯洁，无气泡和其他杂质。6.3.2感温液柱不应中断，不应自流，上升时不应有明显的停滞或跳跃现象，下降时不应在管壁上留有液滴。
6.4调节装置
6.4.1可调式电接点温度计的指示螺母应在调节磁钢转动时均匀地沿调节螺杆移动，不得停滞或松动。调节磁钢应能可靠固定。金属零件应光洁无锈。盖、接线底座、上体套管之间的固定应牢固、端正。6.4.2温度计指示螺母上缘和接点（钨丝）端部分别在上下标度板上的位置应处于相同的示值上，相差不应大于一个分度值。6.4.3温度计的接点与引出线之间的连接应可靠。在接点导通时，温度计两个接线端子之间的电阻值应不超过202。
7计盘器具控制
计量器具控制包括首次检定、后续检定和使用中检验。7.1检定条件
7.1.1标准器与配套设备见表3。7.1.2环境温度在15℃~35℃。要满足防止水银外漏污染环境的条件。7.2检定项目
首次检定、后续检定、使用中检验的项目见表4。7.3检定方法
7.3.1通用技术要求
设备名称
二等标准水银
温度计
恒温槽或
恒温装置
冰点器
读数望远镜
玻璃偏光应力仪
钢直尺
直流欧姆表
温度范围
JJG131—2004
表3标准器与配套设备
技术性能
测量范围：30300
工作区域
水平温差
-30~100
>100~300
工作区域
最大温差
温度稳定性
/℃-(10min）-1
示值充许误差限10
标准器（也可以
使用准确度等级
不低于上述要求
的其他标准器）
测量零点
读数装置
玻璃应力检查
测量间距
测量接触电阻等
注：1.恒温槽内工作区域是指标准温度计和被检温度计的感温泡所能触及的最大范围。2，最大温差是指不同深度任意两点间温差。表4检定项目
检定项目
通用技术要求
示值稳定性
示值误差
动作误差
不灵敏区
首次检定
注：表中“+”表示应检定，“_”表示可不检定。后续检定
使用中检验
7.3.1.1首次检定的温度计，以目力、放大镜、钢直尺、玻璃偏光应力仪、直流欧姆表观察和测量，温度计应符合本规程6.1~6.4的要求。7.3.1.2后续检定的温度计，应着重检查温度计感温泡和其他部分有无损坏和裂痕等。感温液柱若有断节、气泡或在管壁上留有液滴或挂色等现象，可修复者，经修复后才能检定。
7.3.2示值稳定性检定
JJG131—2004
将温度计在上限温度保持15min，取出自然冷却至室温，测定第次零点位置。再将温度计在上限温度保持48h，取出自然冷却至室温，测定第二次零点位置。用第二次零点位置减去第一次零点位置即为零点上升值，零点上升值应符合本规程5.1的要求。无零点的温度计可按上述方法直接测定其上限温度的示值，前后两次检定结果之差应符合本规程5.1的要求。
7.3.3示值误差检定
示值误差的检定结果以修正值形式给出。7.3.3.1温度计检定点间隔的规定见表5。当按表5规定所选择的温度计的检定点少于三个时，则应对下限、上限和中问任意点进行检定。后续检定的温度计也可根据用户要求进行校准或测试。首次检定的温度计要对两个规定检定点间的任意点进行抽检，其示值误差应符合表1和表2的规定。7.3.3.2露出液柱的温度修正
温度计在检定时露出液柱环境温度规定为25℃。在特殊条件下，检定应按式（1）对示值进行修正。
At =kn(25-t)
式中At——露出液柱的温度修正值，℃；k——温度计的视膨胀系数0.00016，℃-l；一露出液柱长度在温度计上相对应的温度数，修约到整度数℃。(1)
借辅助温度计测量露出液柱环境温度（辅助温度计放在露出液柱的下部1/4位置上，注意和被检温度计很好地热接触），℃。表5温度计检定点间隔的规定bzxZ.net
分度值
7.3.3.3检定方法
检定点间隔
将标准温度计和被检温度计垂直插人恒温槽中。恒温槽恒定温度偏离规定的检定温度应不超过0.20℃（以标准温度计为准）。温度计在恒定的恒温槽中要稳定10min后方可读数。视线应与温度计垂直，读取液柱弯月面的最高点。读数要估计到分度值的1/10。
分度值为0.1℃和0.2℃的温度计读数4次，其他分度值温度计可读数2次。读数顺序为标准→被检1→被检2被检n，然后再按相反顺序回到标准，分别计算算术平均值，得到标准温度计和被检温度计的示值。检定分度值为0.1℃的温度计时，二等标准水银温度计在每次使用完后，应测量其7
JJG131--2004
零点位置。当发现所测量的零点位置发生变化时，则应用式（2）求出其各点新的示值修正值。
新的修正值=原证书修正值+（原证书中上限温度检定后的零点位置一新测得的上限温度检定后的零点位置）
7.3.4动作误差与不灵敏区的检定(2)
7.3.4.1可调式电接点温度计应在标度范围内任意两点上进行此项检定，固定式电接点温度计应在所有工作接点上进行。7.3.4.2检定方法：将温度计插人恒温槽中，引出线连接到动作指示装置上。使恒温摊温度缓慢上升，在动作指示装置接通的同时，读取标准温度计的读数，即为接通时的动作温度。然后使恒温槽温度缓慢下降，在动作指示装置断开的同时，读取标准温度计的读数，即为断开时的动作温度。如此反复4次（分度值为0.5℃、1℃、2℃、5℃的温度计可反复2次），记录下每次接通和断开时标准温度计的示值。恒温槽升降温速度不大于0.01℃/min（0.1℃和0.2℃分度值的温度计）和0.05℃/min（分度值为0.5℃、1℃、2℃、5℃的温度计)。
4次（或2次）接通和断开的动作温度与标度板上接点温度的最大差值（动作误差）应符合本规程5.3的要求。
4次（或2次）接通和断开的动作温度的差值（不灵敏区）应符合本规程5.4的要求。
7.3.5连接电阻的检定
将温度计的接线端子与直流欧姆表两测试端连接，并使接点接通，然后将电接点温度计前、后、左、右摇动，所测量最大电阻应不超过2002。7.3.6数据处理
数据处理方法见式（3)。
x=(t +At)-(t+A0)
式中x———被检温度计的修正值，℃；t.—标准温度计的示值，℃；
At标准温度计的修正值，℃；
t被检温度计的示值，℃；
△t一露出液柱的温度修正值，℃，由式（1）确定。7.4检定结果的处理
经检定符合本规程规定要求的应发给检定证书或加盖检定合格印记。检定不合格的温度计发给检定结果通知书，并注明不合格项目。如按用户要求对温度计某些温度点进行校准或测试，应发给校准证书或测试证书。7.5检定周期
温度计的检定周期可根据使用情况确定，一般不超过1年。8
