中华人民共和国国家计量检定规程JJG 685-—90
光电探测器相对光谱响应度
1990年5月24日批准
1990年12月1日实施
国家技术监督局
技术要求·
检定条件
检定方法
检定结果处理和检定周期
附录1检定证书（背面格式…
附录2检定记录表…
附录 3检定结果的误差估算
（1）
光电探测器相对光谱
响应度检定规程
VerificationReguiationof
Relative Spectral Responsivityfor Photoelectric Detector
JJG685---90
本检定规程经国家技术监督局于 1990 年 5月 24 日 批准，并自1990年12月1日起施行
归口单位：
起草单位：
中国测试技术研究院
中国测试技术研究院
本规程技术条文由起草单位负责解释。本规程主要起草人：
杨华元（中国测试技术研究院）#翠英（中国测试技术研究院）
签加起草人：
杨锦英（国测试技术研究院）

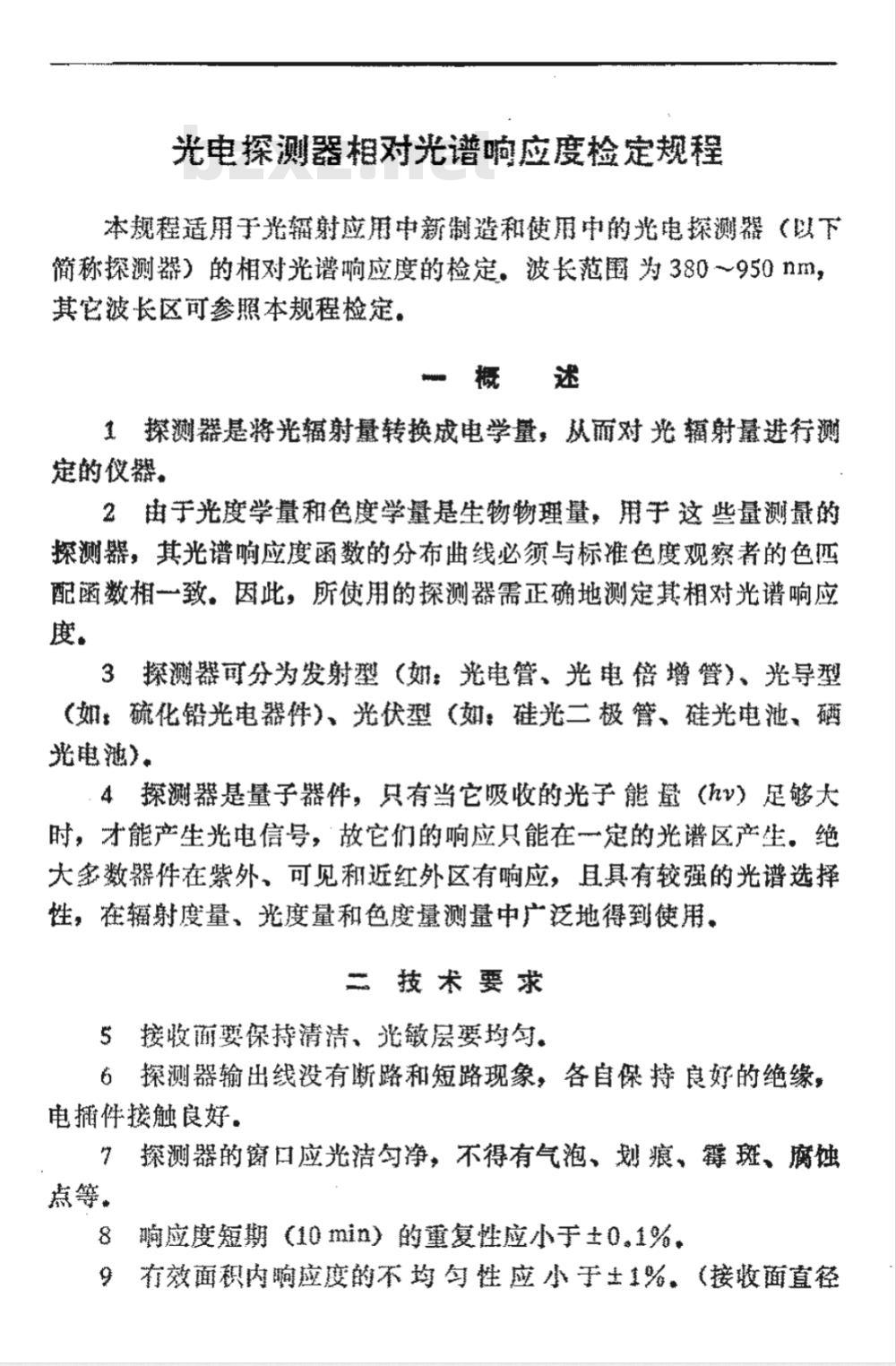

都立功（中国测试技术研究院）光电探测器相对光谱响应度检定规程本规程适用手光辐射应用中新制造和使用中的光电探测器（以下简称探测器）的相对光谱响应度的检定，波长范围为380～950nm，其它波长区可参照本规程检定。概述
1探测器是将光辐射量转换成电学量，从通对光辐射量进行定的仪器。
2由手光度学量和色度学量是生物物理量，用手这些量测量的探测器，其光谱响应度函数的分布曲线必须与标准色度观察者的色四配函数相一致。因此，所使用的探测器需正确地测定其相对光谱响应度。
3探测器可分为发射型（如：光电管，光电倍增管）、光导型（如：硫化铅光电器件）、光伏型（如：硅光二极管、硅光电池、硒光电池）。
4探测器是量子器件，只有当它吸收的光子能量（hV）足够大时，才能产生光电信号，故它们的响应只能在一定的光谱区产生。绝天多数器件在紫外，可见和近红外区有响应，且具有较强的光谱选择性，在辐射度量，光度量和色度量测量中广泛地得到使用，技术要求
多接收研要保持清洁，形敏层要均匀。6探测器输出线没有断路和短路现象，各自保持良好的绝缘，电摘件接触食好，
7探测器的窗口应光洁勾净，不得有气泡、划痕，霉斑，腐蚀点等。
响应度短期（10m1n）的重复性应小于土01%，9有效面积内响应度的不均匀性应小于土%，（接收面直径410mm以上，扫描光斑为接收面的1/10，重5mm以下则为1/5.）10响应度非线性（在所要求的测量能量水平处，辐射通量改变两个数量级）应小于土1%。
11零点漂移（10 min内）应小于±0.2%.12在垂直入射条件下，响应度随入射角变化（±15°内）应小于±0.3%.
13在垂直入射条件下，响应度随偏振方位的变化应小于±0.3%.
探测器的技术文件，均应写明它们具有的各种特征参量和曲线。
三检定条件
15环境要求
15.1环境温度2015℃相对度小于85%，实验室应保持清净，对探测器要有良好的光屏蔽和恒温措施，避免环境杂散光辑射的影响。
15.2被检仪器应预先放置于检定环境内，达到热稳定平衡，15，3检定时，实验室内不应有机械振动利有于扰电测仪表正常工作的高频强电磁场。
16检定朋的参考（标准）探测器相对光谱响应度的测定，一般均采阅两个探测器受同一单色鞘射束照射的输让信号之比来进行这就需要一个参考探测器。本规程规定用热型探测器和光谱响应度已准确确定的硅光二极管作为参考探测器，或不低于本规程所规定的技术条件的其它探测器。16.1参考探测器在360～950nm的光谱范围内，应有平坦的光谱响应度函数，其不平坦度小于1%，或者光谱响应度已准确确定，在360~950nm区间，其测量不确定度应小于±1%，16.2参考探测器应有足够高的响应度，较低的等效噪离功率。应满足能探测10-1PW量级以下的辐射束的要求。16.3参老探测器响应度的线性。在所测量的能最范阐内。已雅确地测定，·其量不确定度应小于士0.2%16。4参考探测器面积响应度的不均勾性，应进行实测，其测定不确定度小于土1%。
16.5参考探测器最好为补偿型探测器，响应度的零漂在30min内应小于0.5%。
16,6 参考探测器的响应度随偏振度的变化，应经过检验。17检定装置
17.1光源　
17.1.1采用钨带灯或元型灯丝的溴钨灯作光源，或其它功率稳定的光源。
17.1.2在一个测量周期内，光源的发光强度起伏应小于±0.2%.
17.1.3光源发光面亮度的不均勾性，在使用区不得超过土3%17，1.4光源发光面应乎整，不得变形。17.2单色仪
17.2.1单色仪工作波长范围应在350～1000nm，波长鼓不重复性小于±0.1nm；波长的不确定度小于或等于±0.2nm。17.2.2单色仪的杂散光小于或等于±0.05%.17.3测晟装置
测量装置由光轨、光具座、挡屏、灯架、面外反射镜、透镜及其调节台、转台等组成。灯架要能升能降、左右平移、俯仰倾斜，挡屏的通光孔大小适当；装面外反射镜的转台应能在水平面内往返灵活转动，导轨附件的表面呈黑色，以藏少杂散光。17.4测设备和供电设备
17.4.1电测设备
17.4.1.1直流数字电压表或直流电位差计一台，其精度应保证蓝控光源供电电流的不稳定度在10min内小于或等于0.05%。17.4.1.2流救大器或锁相放大器一台，其分辨率为10-8V(或10~12A)，保证探测器系统至少能读3位数。17.4.2供电设备
直流稳压慈流电源台，连续可调，在30 min内，电流相对不稳定度应小于或等子0.05%。
17.5光路调整器具
17.5.1DS3型或同等精度的水推仪台，17.5.2读数精度不低于0.2mm的十字形分划板一块。四检定方法
外观按本规程5、6、7条的规定进行检查，19送检的探测器，检定前必须对面积响应度不均匀性、非线性等参数进行检定。
测量装置的具体布置如图1所示。单
图1相对光谱响应度测量装置原理示意图S-光源，L一透镜；T一参考探测器，F限制光阑D—待测探测器，M一面外反射镜20.1将单色仪安放就位，并调整水乎，用标推谱线灯检查单色仪的波长鼓的分度。
20.2调整水仪的光轴成水平，使水准仪内的“十”字线的垂线与单色仪入射狭缝中心线重合“十，学线的中心与入射获缝，出射狭缝的中心重金，购该光轴笑为测量系统的主光轴。20，3将挡屏、快门、前狭缝照明会聚透镜安装在光轨上：通过调节机构，使挡屏、快门，通光孔中心、透镜中心位于主光轴上，然后调节灯丝苹面与主光轴垂直，其中心位于主光轴上，20.4点燃光源，调节狭缝与发光平面的透镜位置，使光源清晰地成象于狭缝上。
20.5将装在转台上的凹面反射镜安置在单色仪出射狭缝后面光轨上：然后点燃光源，把单色仪的波长鼓调到550nm处附近，调节凹面反射镜，使它的球心位于出射光束的主光轴，并使出射光斑充满凹面反射镜的有效表面的2/3左右。20.6把参考探测器和被检探测器分别放在出射光束的两旁，与出射光束约戒15°左右。转动旋转台，使凹面反射镜先转向参考探测器，出射狭缝的象完全落在探测器的接收面内，力求使入射在接收面七的光束的儿何条件与使用的儿何条件推确匹配，并使探测器有最大的输出信号。用上述相同的方式调整被检探测器，反复多次，确定好旋转台儒转的角度，最后将探测器位置固紧。20，7杂散光射的屏蔽
检定在暗室中进行，装置周围用黑绒布作围帐，特别注意探測器的辐射屏蔽，
21相对光谱响应度的检定
租对光谱响应度测定方法很多，这重采用转镜直接比较法，其具体操作步骤如下。
21.1将探测器输出线与指示仪器的输入线连接。21.2灯的供电及电测线路如图2所示。：21.3电测仪表按各自的要求进行预热。21.4将灯按规定的电流电压点燃，预热10min，探器用较强的辐射预照儿分，
21.5单色仪波长鼓调到11.灯的供电电流用数字电压表监控，保证光强定在测量条件所要求的范围内．旋转凹面反射镜，使单包图2直流供电线路
S-标准灯， R1-可调电阻，R。标准电阻仪出射光束落在参考探测器的有效接收面内。电測仪表
21.6关闭光路中的快门，去入射于参考探测器上的光束，待显示器上读数稳定后，记下显示器上的读数！（)，填入检定记录表格内。
21.7打开快门，调节单色仪前后狭缝（前后狭缝等宽）或光源的供电电流，使被检探测器输出信号在显示器上的读数达3位数以上。蓝控灯的电流，待显示器上的读数稳定后，记下读数,(，)，填入检定记录表格内、
21.8关闭快门，再一次读出参考探测器的暗信号输出W02（，），取光照前后两次暗信号的平均值，作为真实的暗信号，即t
(uro +uroz)
21.9打开快门，转动凹面反射镜，使单色仪出射光完全落在.被险探测器的接收葡内。
21.10关闭快门，遮去入射于被检探测器上的光束，待显示器上的读数稳定后，记下读数oi(,)，填入检定记录表格内。21.11打开快门，单色光入射在被检探测器上，监控灯的电流，待被检探测器输出食号的读数稳定后，记下显示器的读数）：填入检定记录表格内。
21.12关闭快门，再～次记下被检探测器的暗信号输出，即证02（），敢光照前后两次暗信号的平均值，作为真实的暗信号，即二(uto1 +uto2)
被检探测器的相对光谱响应度S(）定义为u,() -uo()
si(a,) =
ue(ar) -upo(a)
式中，S,(,）为参考探测器在波长1，处的相对光谱响应度。21.13单色仪波长叛调到下一个待测的波长点，再按21.5~21.12各款进行操作，测定该波长处的相对光谱响应度，测定波长间隔，采用△=10 nm。
重复测量3次以上。
五检定结果处理和检定周期免费标准下载网bzxz
22根据21条测量记录的数据，计算出参考探测器的净输出，一及,一a，以各自对应的相对测量标准偏差(On-1)，剔除8标雅偏差大于1.5%的数据，
23把计算所得的输出一一o代入式（3）计算出被检探测器的相对光谱响应度S，（）值，然后以峰值波长处的响应度数据S（m）为1，对其它波长的数据进行归一化，San) sa
S(am）
24取重复测量3次以上的平均值，(4)
25按照本规程的规定和要求，检定合格的探測器发给检定证书，检定不合格的探测器，发给检定结果通知书，26复检时带上次检定证书。
27参考（标准）探测器检定周期为一年，一般探测器的检定周期不作规定。
