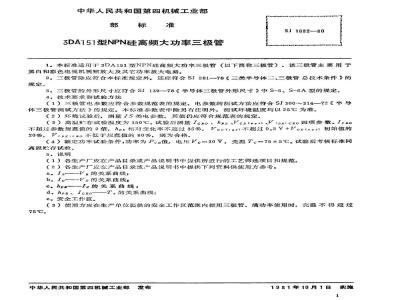

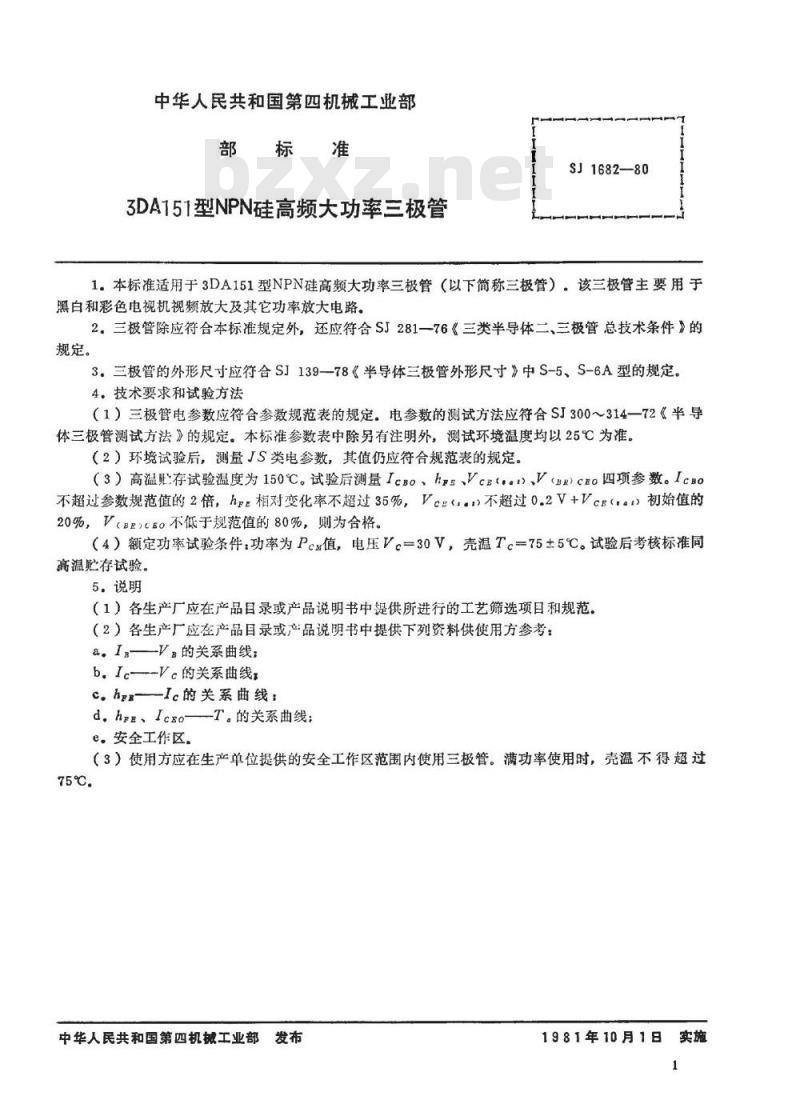

SJ 1682-1980３ＤＡ１５１型ＮＰＮ硅高频大功率三极管

中华人民共和国第四机械工业部部标准
3DA151型NPN硅高频大功率三极管SJ1682—80
1。本标准适用于3DA151型NPN硅高频大功率三极管（以下简称三极管）。该三极管主要用于黑白和彩色电视机视频放大及其它功率放大电路。2.三极管除应符合本标准规定外，还应符合SJ281一76《三类半导体二、三极管总技术条件》的规定。
3.三极管的外形尺寸应符合SJ139—78《半导体三极管外形尺寸》中S-5、S-6A型的规定4。技术要求和试验方法
（1）三极管电参数应符合参数规范表的规定。电参数的测试方法应符合SJ300～314—72《半导体三极管测试方法》的规定。本标准参数表中除另有注明外，测试环境温度均以25℃为准。（2）环境试验后，测量JS类电参数，其值仍应符合规范表的规定。（3）高温贴存试验温度为150℃。试验后测量IcBO、hPE、VcE（。t）、V（BR)CEo四项参数。IcB0不超过参数规范值的2倍，hrz相对变化率不超过35%，Vc=（.n不超过0.2V+VcE.at）初始值的20%，VEF2cE0不低于规范值的80%，则为合格。（4）额定功率试验条件：功率为Pcz值，电压Vc=30V，壳温Tc=75±5℃。试验后考核标准同高温贮存试验。
（1）各生产厂应在产品目录或产品说明书中提供所进行的工艺筛选项目和规范（2）各生产厂应在产品目录或产品说明书中提供下列资料供使用方参考：a。I—-V的关系曲线
bIcVc的关系曲线，
C。hgr—Ic的关系曲线：
d.hFE、Iceo—-T。的关系曲线：e。安全工作区。
（3）使用方应在生产单位提供的安全工作区范围内使用三极管。满功率使用时，壳温不得超过75℃.
中华人民共和国第四机械工业部发布1981年10月1日实施

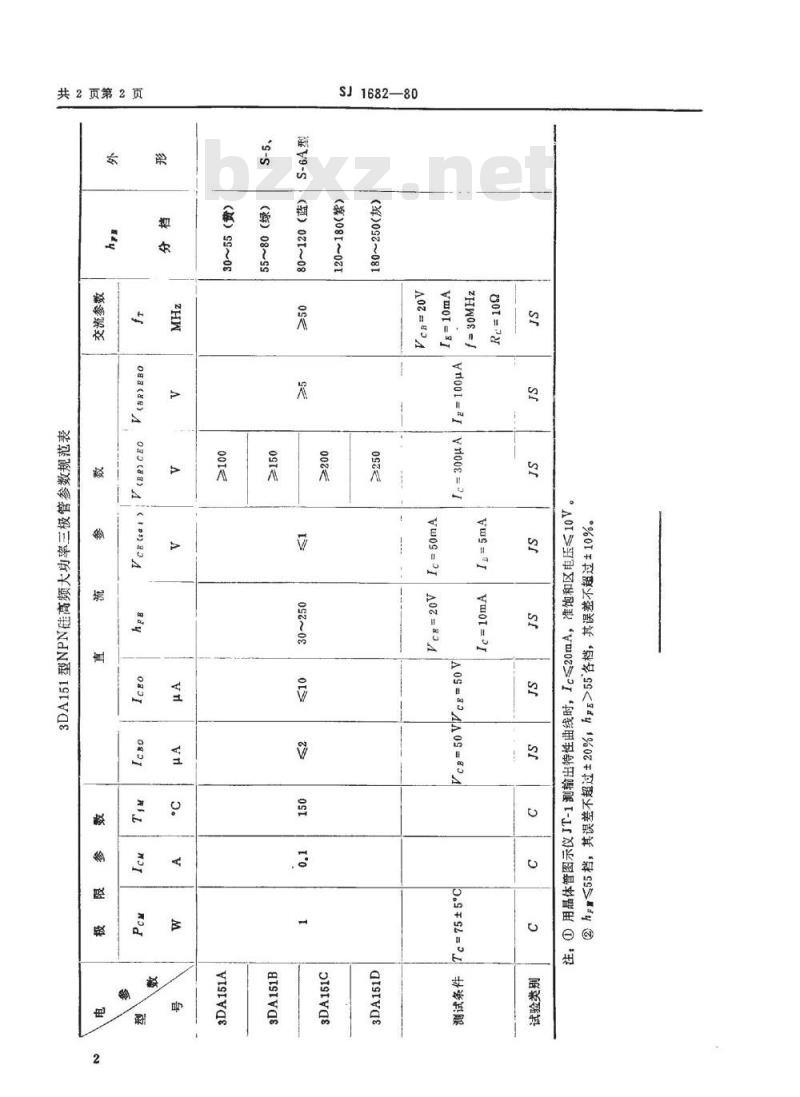

SJ1682—80
共2页第2页
海9-s
（衡）08~99
（）5~08
ool=avnooc=i
（）A
A09AA09A
