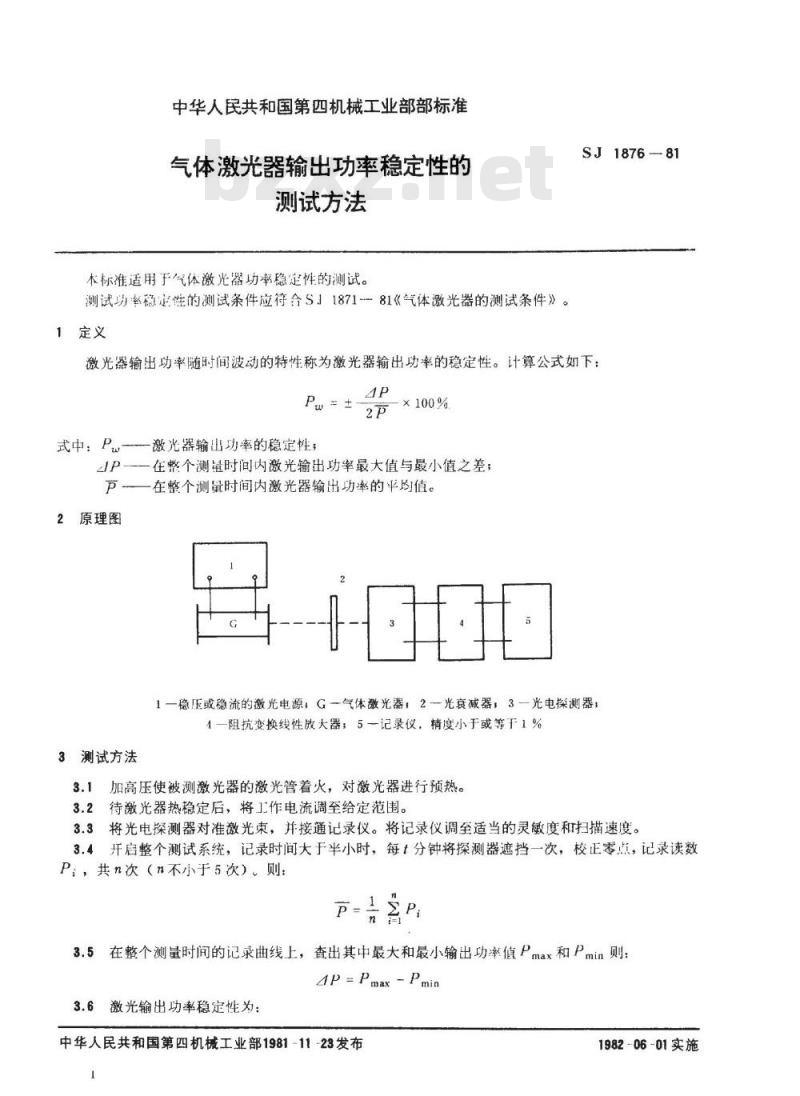

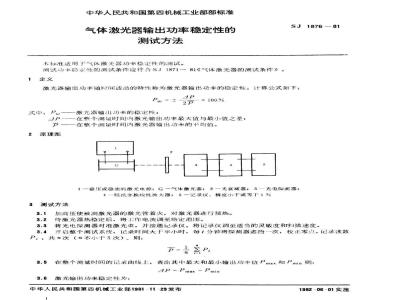

SJ 1876-1981气体激光器输出功率稳定性的测试方法

中华人民共和国第四机械工业部部标准气体激光器输出功率稳定性的
测试方法
本标准适用于气体激光器功率稳定性的测试。测试功率稳定性的测试条件应符合S」1871-81《气体激光器的测试条件》。1定义
SJ1876-81
激光器输出功率随时间波动的特性称为激光器输出功率的稳定性。计算公式如下：4P
式中：Pw激光器输出功率的稳定性；100%
一在整个测量时间内激光输出功率最大值与最小值之差；ap
P—在整个测量时间内激光器输出功率的平均值。2原理图
1—稳压或稳流的激光电源，G一气体激光器，2-光衰减器，3-光电探测器；4一阻抗变换线性放大器；5一记录仪，精度小于或等干1%3测试方法
3.1加高压使被测激光器的激光管着火，对激光器进行预热。3.2待激光器热稳定后，将工作电流调至给定范围。3.3将光电探测器对准激光束，并接通记录仪。将记录仪调至适当的灵敏度和扫描速度3.4开启整个测试系统，记录时间大于半小时，每1分钟将探测器遮挡一次，校正零点，记录读数P，共n次（n不小于5次）则：
3.5在整个测量时间的记录曲线上，查出其中最大和最小输出功率值Pmax和Pmin则：4pmPmax-Pmin
3.6激光输出功率稳定性为：
中华人民共和国第四机械工业部1981-11-23发布1
1982-06-01实施

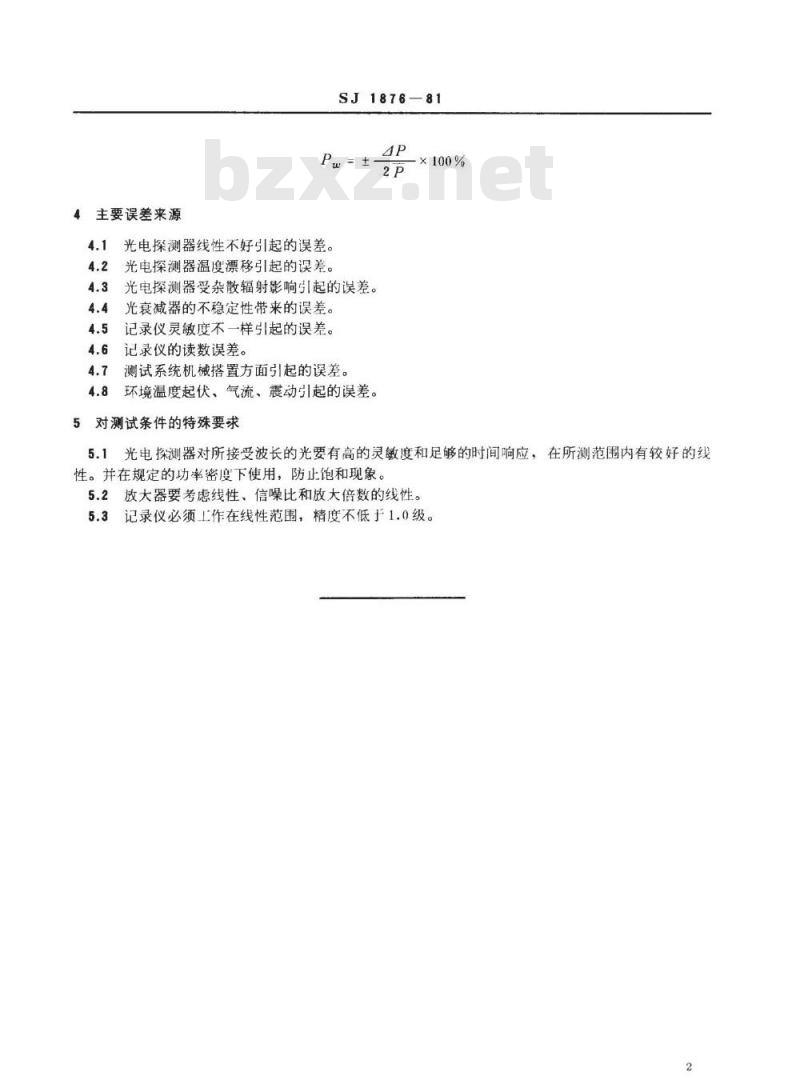

4主要误差来源
SJ1876-81
光电探测器线性不好引起的误差。光电探测器温度漂移引起的误差。4P
光电探测器受杂散辐射影响引起的误差。光衰减器的不稳定性带来的误差。记录仪灵敏度不一样引起的误差。记录仪的读数误差。
测试系统机械搭置方面引起的误差。环境温度起伏、气流、震动引起的误差。5对测试条件的特殊要求
×100%
光电探测器对所接受波长的光要有高的灵敏度和足够的时间响应，在所测范围内有较好的线性。并在规定的功率密度下使用，防止饱和现象。2放大器要考虑线性、信噪比和放大倍数的线性。5.2
5.3记录仪必须工作在线性范围，精度不低于1.0级。2
