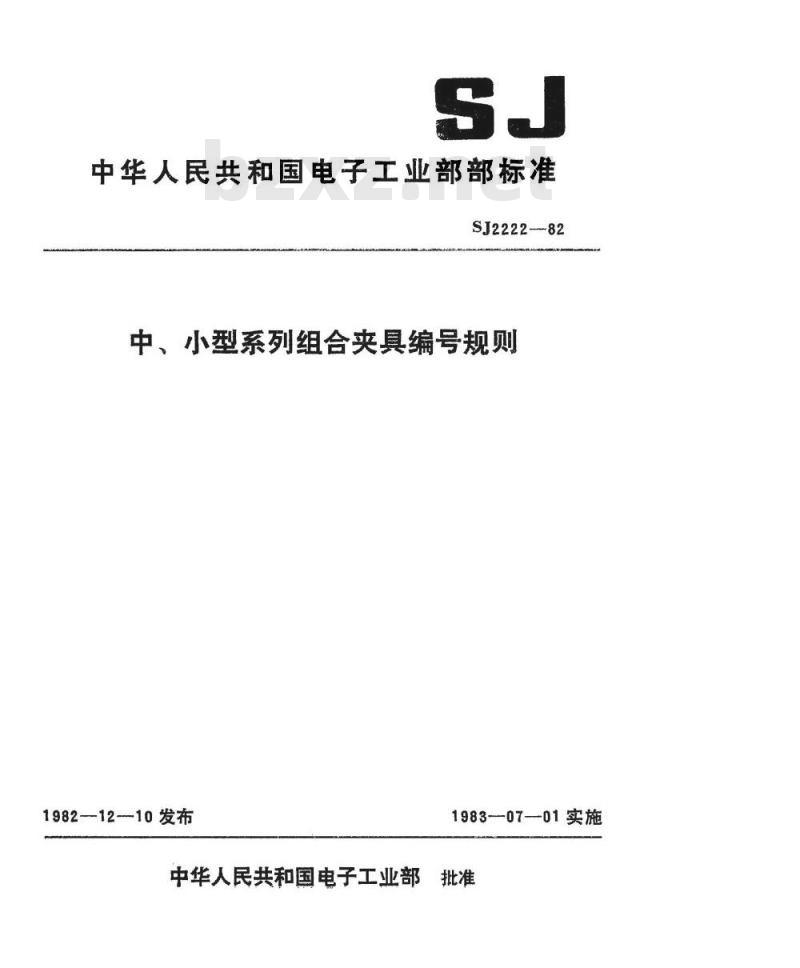

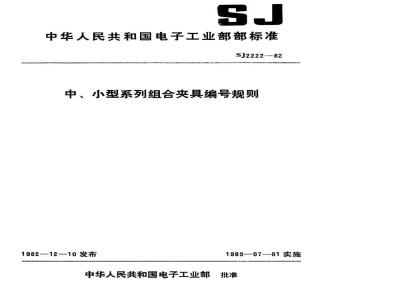

SJ 2222-1982中、小型系列组合夹具编号规则

中华人民共和国电子工业部部标准SJ2222--82
中、小型系列组合夹具编号规则1982-12-10发布
1983--07—01实施

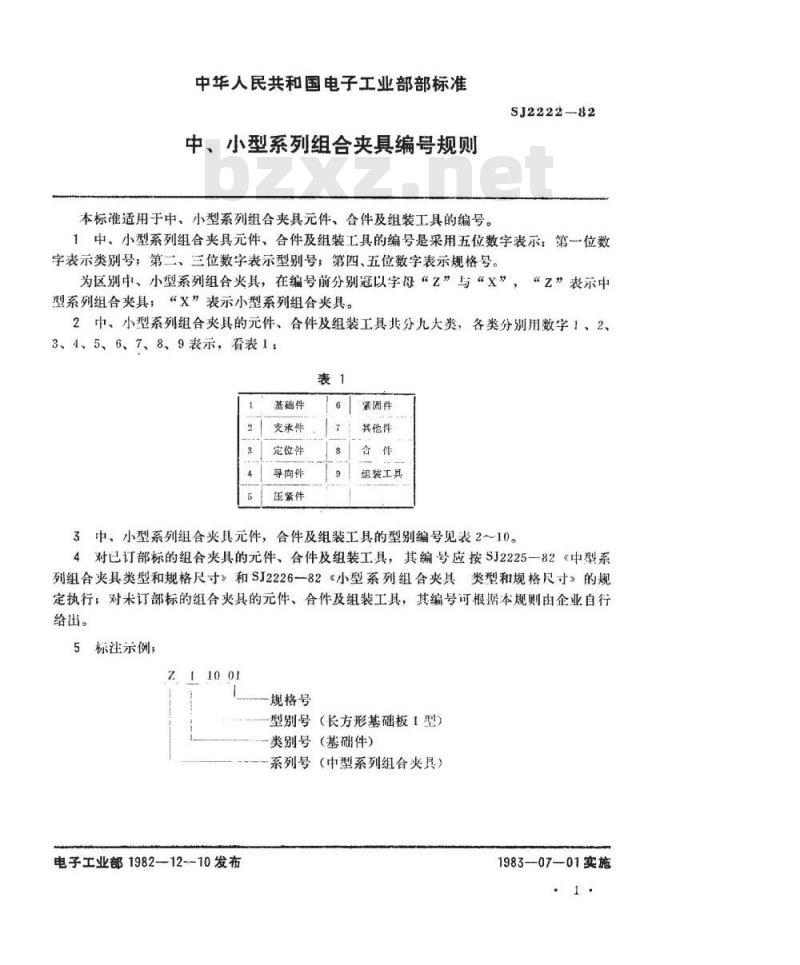

中华人民共和国电子工业部批准中华人民共和国电子工业部部标准中、小型系列组合夹具编号规则本标准适用于中、小型系列组合夹具元件、合件及组装工具的编号。SJ2222-82
1中、小型系列组合夹具元件、合件及组装工具的编号是采用五位数字表示：第一位数字表示类别号；第二、三位数字表示型别号；第四、五位数字表示规格号。为区别中、小型系列组合夹具，在编号前分别冠以字母“z”与“X”，“Z”表示中型系列组合夹具；“x”表示小型系列组合夹具。2中、小型系列组合夹具的元件、合件及组装工具共分九大类，各类分别用数字1、2、3、4、5、6、7、8、9表示，看表1：表1
基础件
支承件
定位件
导向件
压紧件
紧固件
箕他件
组装工具
3中、小型系列组合夹具元件，合件及组装工具的型别编号见表2～10。4对已订部标的组合夹具的元件、合件及组装工具，其编号应按SJ2225一82“中型系列组合夹具类型和规格尺寸》和SJ2226一82“小型系列组合夹具类型和规格尺寸》的规定执行；对未订部标的组合夹具的元件、合件及组装工具，其编号可根据本规则由企业自行给出。
5标注示例；
规格号
型别号（长方形基础板1型）
类别号（基础件）
系列号（中型系列组合夹具）
电子工业部1982-—12--10发布
1983-07--01实施
SJ2222-82
Sj2222-82
慕店世
赶回啦
(sT）
（98中）畔
（920）
(s14）啦
（a1f）
（80）联
SJ2222-82
赶器斗
解王安会
Sj2222--82
SJ2222-82
