SJ 2231-1982
基本信息
标准号： SJ 2231-1982
中文名称：厚膜、薄膜集成电路直流稳压电源系列和品种
标准类别：电子行业标准(SJ)
标准状态：现行
发布日期：1982-12-10
实施日期：1983-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：368602
标准分类号
中标分类号：冶金>>冶金综合>>H01技术管理
关联标准
出版信息
页数：7页
标准价格：12.0 元
相关单位信息
标准简介
SJ 2231-1982 厚膜、薄膜集成电路直流稳压电源系列和品种 SJ2231-1982 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

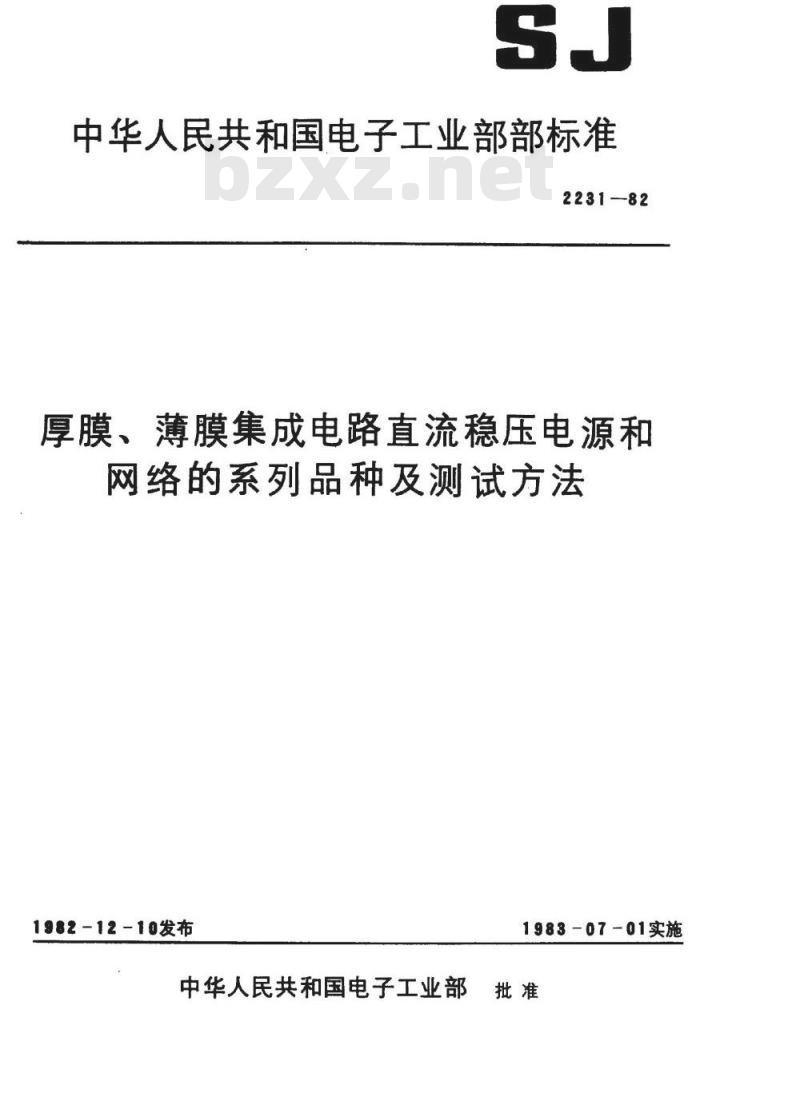

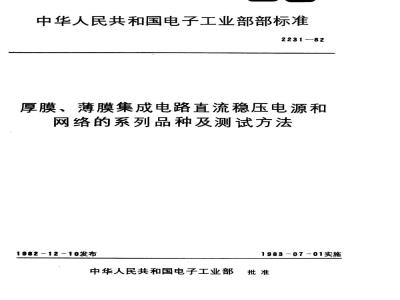

中华人民共和国电子工业部部标2231-82
厚膜、薄膜集成电路直流稳压电源和网络的系列品种及测试方法
1982-12-10发布
1983-07-01实施
中华人民共和国电子工业部

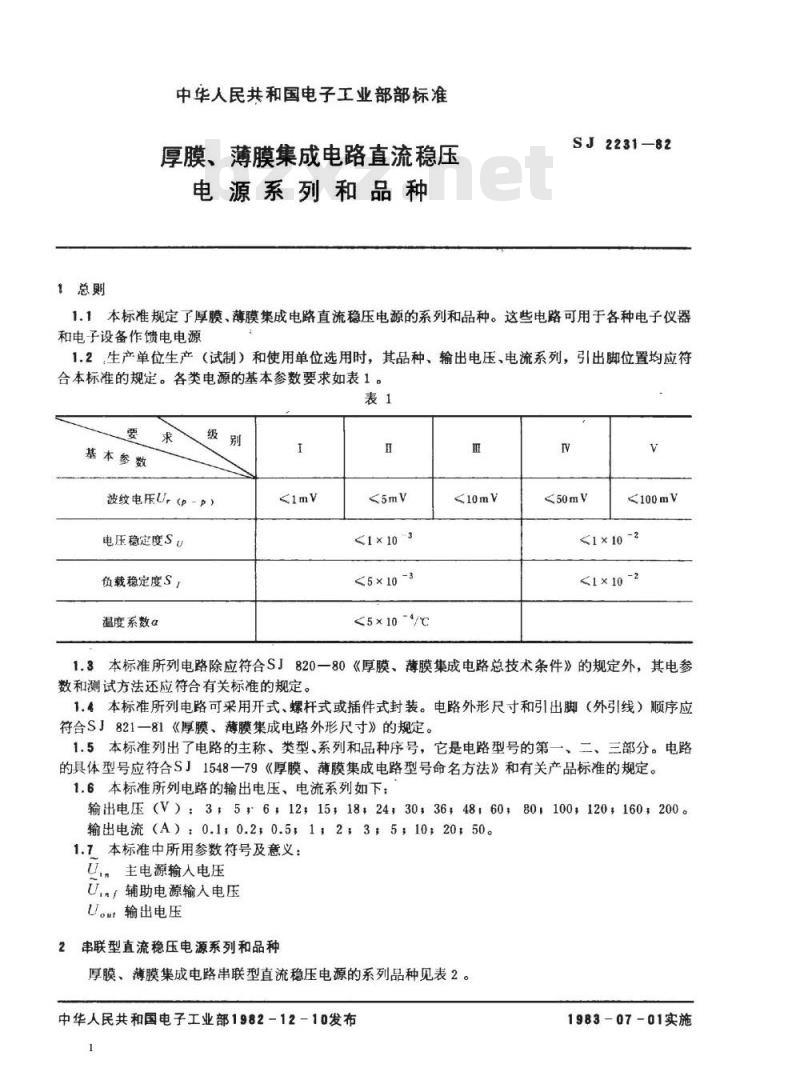

1总则
中华人民共和国电子工业部部标准厚膜、薄膜集成电路直流稳压
电源系列和品种
SJ2231-82
1.1本标准规定了厚膜、薄膜集成电路直流稳压电源的系列和品种。这些电路可用于各种电子仪器和电子设备作馈电电源
1.2生产单位生产（试制）和使用单位选用时，其品种、输出电压、电流系列，引出脚位置均应符合本标准的规定。各类电源的基本参数要求如表1。表1
基本参数
波纹电压U,(p-p）
电压稳定度Su
负载稳定度S1
温度系数α
<1×10~3
<5×10-3
<5×10*4/℃
<100mV
<1×10-2
<1×10-2
1.3本标准所列电路除应符合SJ820一80《厚膜、薄膜集成电路总技术条件》的规定外，其电参数和测试方法还应符合有关标准的规定。1.4本标准所列电路可采用开式、螺杆式或插件式封装。电路外形尺寸和引出脚（外引线）顺序应符合S」821一81《厚膜、薄膜集成电路外形尺寸》的规定。1.5本标准列出了电路的主称、类型、系列和品种序号，它是电路型号的第一、二、三部分。电路
的具体型号应符合S」1548一79《厚膜、薄膜集成电路型号命名方法》和有关产品标准的规定。1.6本标准所列电路的输出电压、电流系列如下：输出电压（V）：3，5，6，12；15,18，2430，36；48，60,80,100，120；160200输出电流（A）：0.1，0.2；0.5，1，2，3，5，10，20，50。1.7本标准中所用参数符号及意义：u.，主电源输人电压
u..，辅助电源输人电压
U。n输出电压

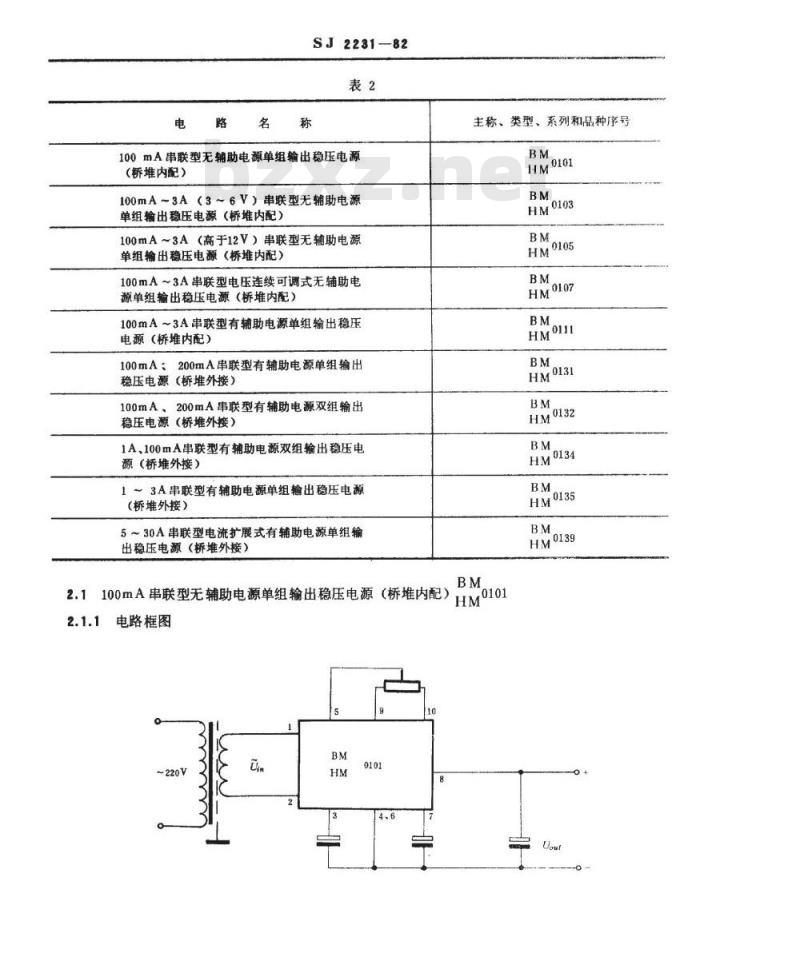

2串联型直流稳压电源系列和品种厚膜、薄膜集成电路串联型直流稳压电源的系列品种见表2。中华人民共和国电子工业部1982-12-10发布1983-07-01实施
SJ2231-82
100mA串联型无辅助电源单组输出稳压电源（桥堆内配）
100mA~3A（3~6V）串联型无辅助电源单组输出稳压电源（桥堆内配）100mA3A（高于12V）串联型无辅助电源单组输出稳压电源（桥堆内配）100mA~3A串联型电压连续可调式无辅助电源单组输出稳压电源（桥堆内配）100mA~3A串联型有辅助电源单组输出稳压电源（桥堆内配）
200mA串联型有辅助电源单组输出100mA：
稳压电源（桥堆外接）
100mA、
200mA串联型有辅助电源双组输出稳压电源（桥堆外接）
1A、100mA串联型有辅助电源双组输出稳压电源（桥堆外接）
1~3A串联型有辅助电源单组输出稳压电源（桥堆外接）
5~30A串联型电流扩展式有辅助电源单组输出稳压电源（桥堆外接）
主称、类型、系列和品种序号
HM0101
HM0103
HM0105
HM0107
HM0131
HM0132
HM0134
HM0135
HM0139
HM0101
：100mA串联型无辅助电源单组输出稳压电源（桥堆内配）2.1
电路框图

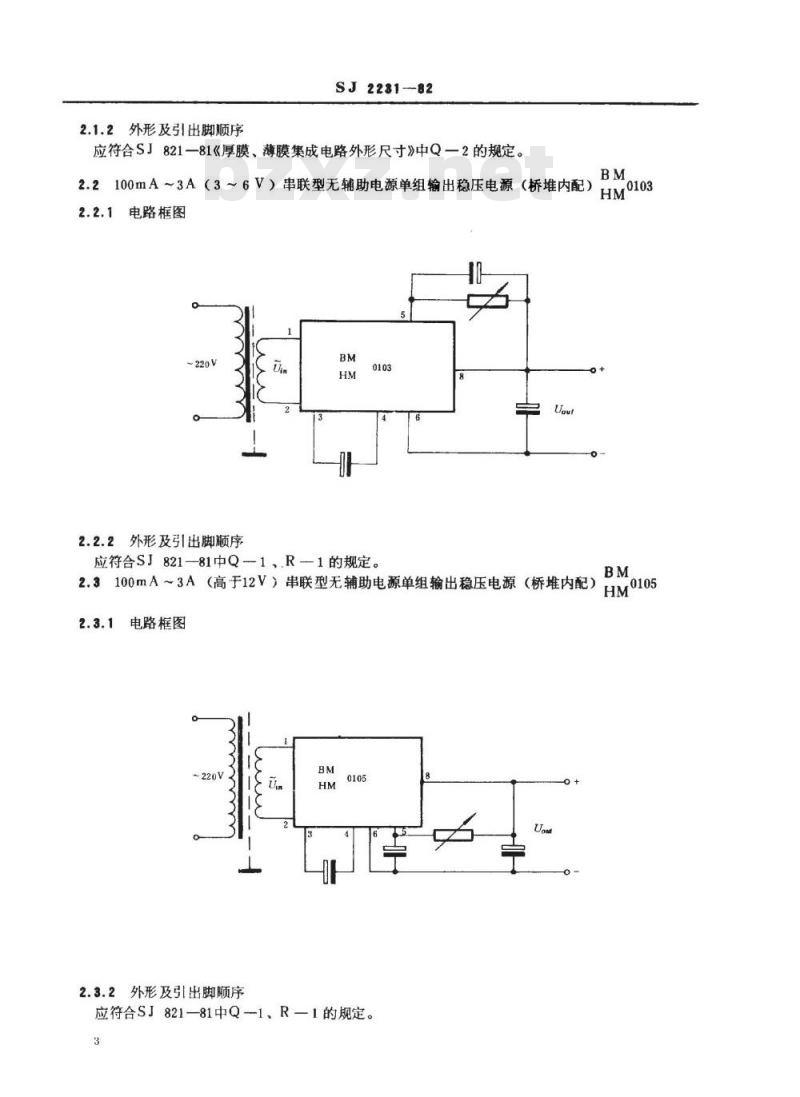

2.1.2外形及引出脚顺序
SJ2231-82
应符合SJ821一81《厚膜、薄膜集成电路外形尺寸》中Q一2的规定。BM
HM0103
2.2100mA~3A（3~6V）串联型无辅助电源单组输出稳压电源（桥堆内配）2.2.1电路框图
2.2.2外形及引出脚顺序
应符合SJ821—81中Q-1，.R—1的规定。2.3100mA~3A（高于12V）串联型无辅助电源单组输出稳压电源（桥堆内配）2.3.1
电路框图
2.3.2外形及引出脚顺序
应符合SJ821—81中Q-1、R-1的规定。3
HM0105
SJ2231-82
HM0107

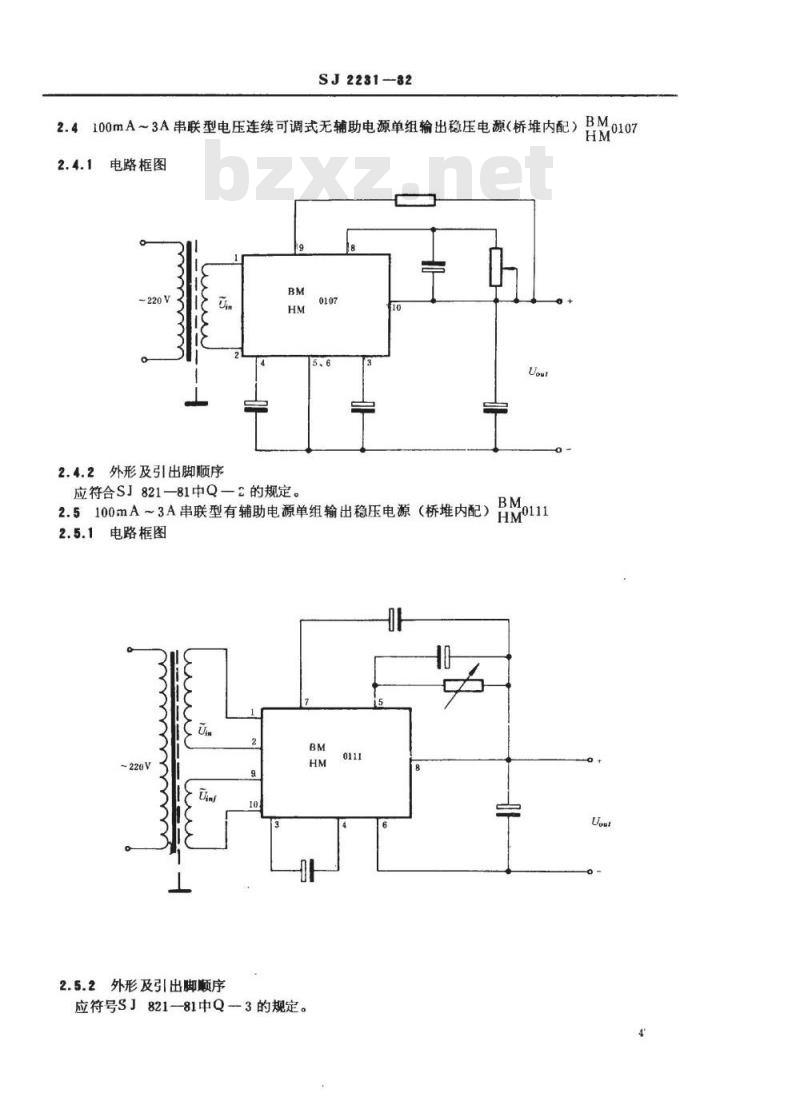

2.4100mA~3A串联型电压连续可调式无辅助电源单组输出稳压电源（桥堆内配）2.4.1
电路框图
2.4.2外形及引出脚顺序
应符合SJ821—81中Q—的规定。0107
HMo111
2.5100mA~3A串联型有辅助电源单组输出稳压电源（桥堆内配）2.5.1电路框图
2.5.2外形及引出脚顺序
应符号S821-—81中Q-3的规定。BM
SJ2231-82
HM0131
2.6100A、200mA串联型有辅助电源单组输出稳压电源（桥堆外接）2.6.1电路框图
2.6.2外形及引出脚顺序
应符合S」821-81中P3的规定。
HM0132此内容来自标准下载网
2.7100mA，200mA串联型有辅助电源双组输出稳压电源（桥堆外接）2.7.1电路框图
2.7.2外形及引出脚顺序
应符合SJ821-81中P—3的规定。5
SJ2231-82
HM0134
2.81A、100mA串联型有辅助电源双组输出稳压电源（桥堆外接）电路框图
2.8.2外形及引出脚顺序
应符合S821—81中P
—1的规定。
HM0135
2.91~3A串联型有辅助电源单组输出稳压电源（桥堆外接）2.9.1电路框图
2.9.2外形及引出脚顺序
E11.12.13
应符合SJ821—81中P2的规定。
14、15
5、6、7、8
SJ2281-82
2.105~10A串联型电流扩展式有辅助电源单组输出稳压电源（桥堆外接）HM0139
电路框图
2.10.2外形及引出脚顺序
应符合SJ821—81中P—2的规定。13
9、10
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
