SJ 2241.3-1982ＣＷＴ５Ｙ型同心型微调电容器

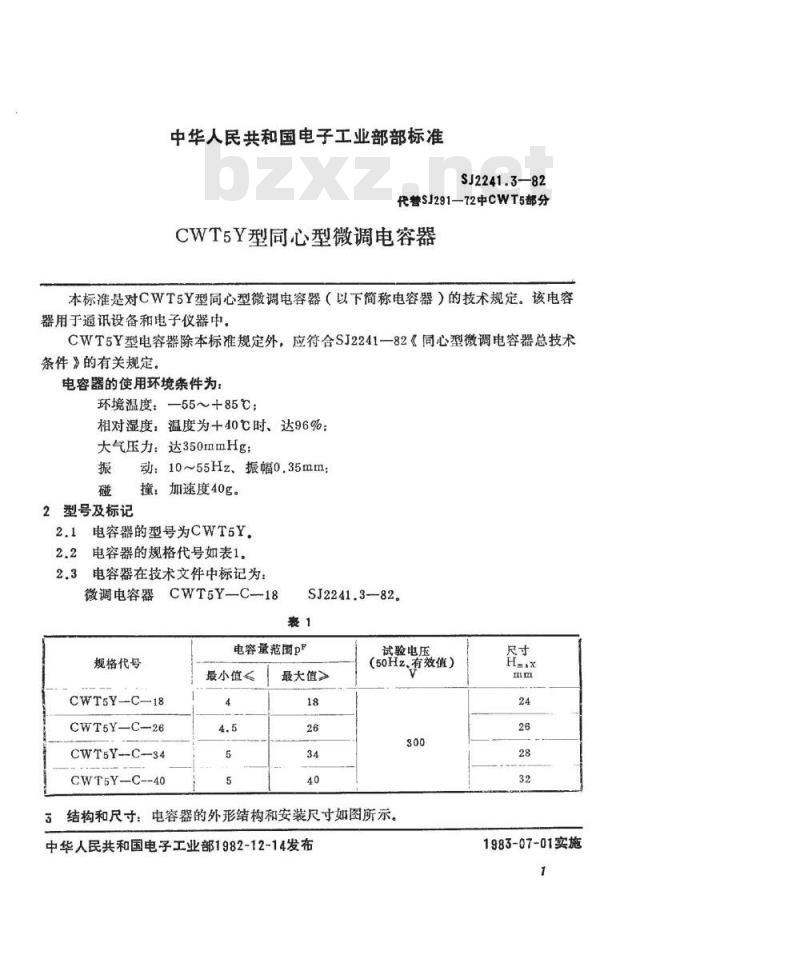

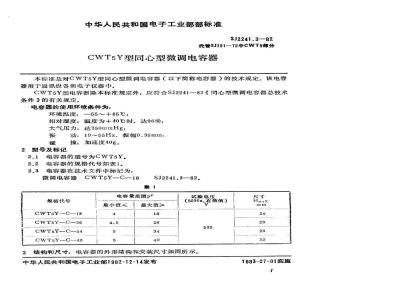

中华人民共和国电子工业部部标准SJ2241.3—82
代警SJ291—72中CWT5部分
CWT5Y型同心型微调电容器
本标准是对CWT5Y型同心型微调电容器（以下简称电容器）的技术规定。该电容器用于通讯设备和电子仪器中
CWT5Y型电容器除本标准规定外，应符合SJ2241一82《同心型微调电容器总技术条件》的有关规定。
电容器的使用环境条件为：
环境温度：—55~+85℃；
相对湿度：温度为+40℃时、达96%：大气压力：达350mmHg；
振动：10~55Hz、振幅0.35mm；
撞：加速度40g。
2型号及标记
2.1电容器的型号为CWT5Y。
2.2电容器的规格代号如表1。
电容器在技术文件中标记为：
CWT5Y--C-18
微调电容器
规格代号
CWT5Y-C-18
CWT5Y-C-26
CWT5Y--C--34
CWT5Y-C--40
SJ2241.3—82.
电容量范围pP
最小值<
最大值》
试验电压
（50Hz、有效值）

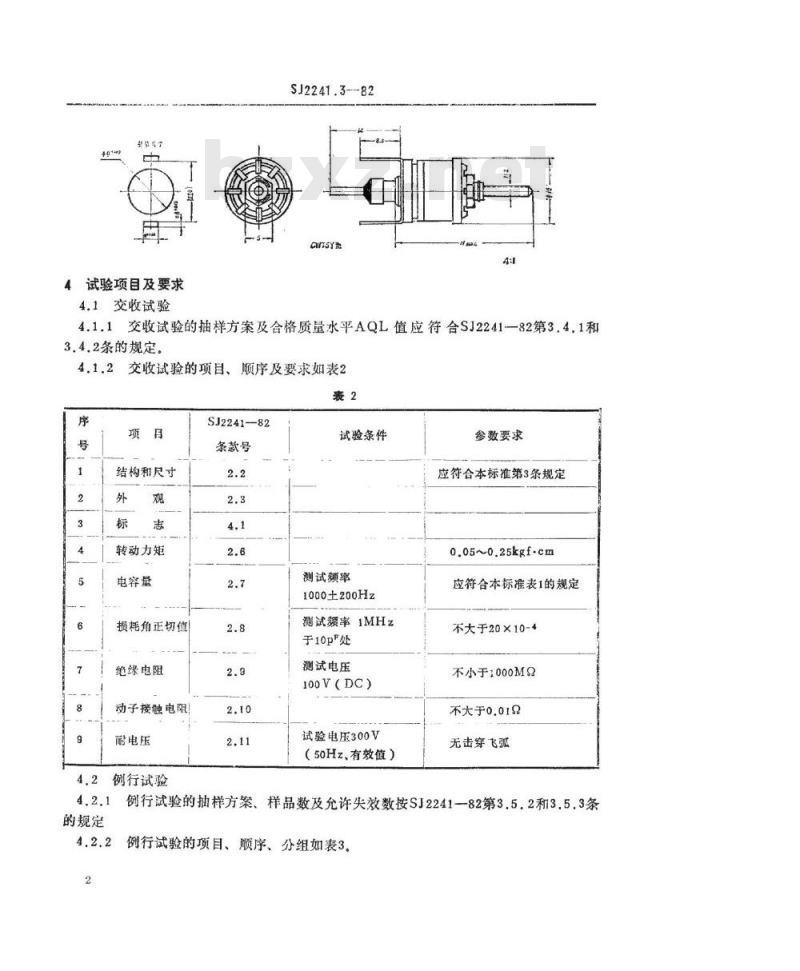

3结构和尺寸：电容器的外形结构和安装尺寸如图所示，中华人民共和国电子工业部1982-12-14发布28
1983-07-01实施
4试验项目及要求
4.1交收试验
SJ2241.3--82
4.1.1交收试验的抽样方案及合格质量水平AQL值应符合SJ2241--82第3.4.1和3.4.2条的规定。
4,1.2交收试验的项目、顾序及要求如表2表2
结构和尺寸
转动力矩
电容量
损耗角正切值
绝缘电阻
动子接触电阻！
耐电压
例行试验
的规定
SJ2241-—82
条款号
试验条件
测试频率
1000±200Hz
测试额率1MHz
于10pF处
测试电压
100VDC)）
试验电压300V
（50Hz、有效值）
参数要求
应符合本标准第3条规定
0.05~0.25kgf.cm
应符合本标准表1的规定
不大于20×10-4
不小于1000M2
不大于0.012
无击穿飞弧

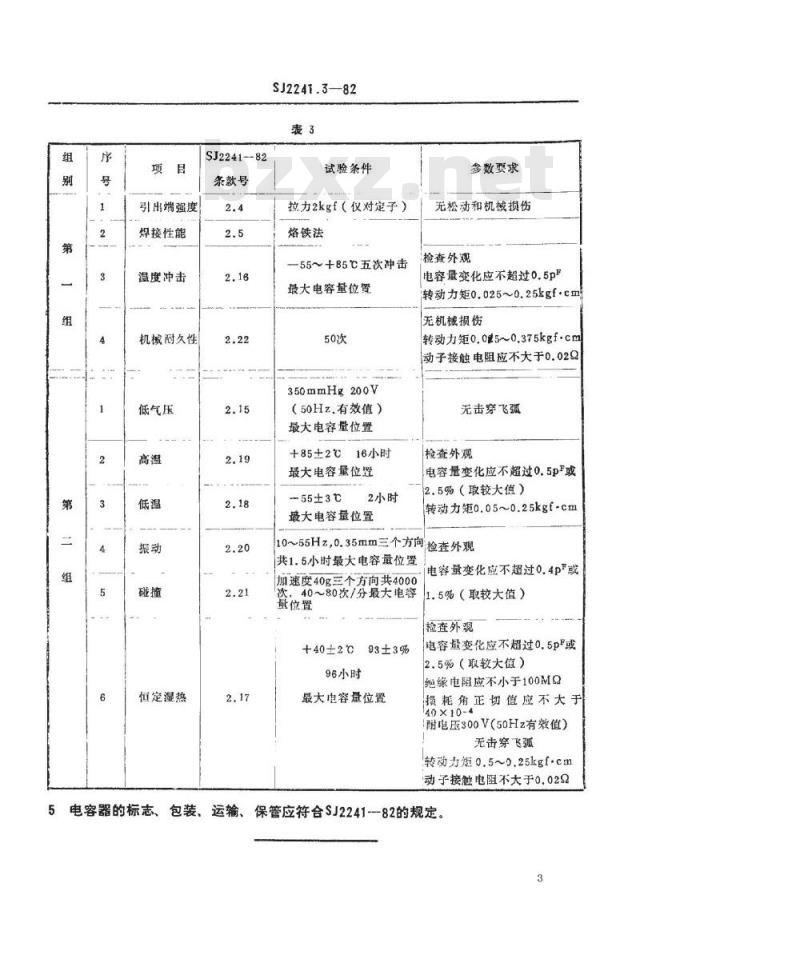

例行试验的抽样方案、样品数及允许失效数按SJ224182第3.5.2和3.5.3条例行试验的项目、顺序、分组如表3。组
引出端强度
焊接性能
温度冲击
机械耐久性
低气压
恒定湿热
SJ2241--82
条款号
SJ2241.3—82
试验条件
拉力2kgf（仅对定子）
烙铁法
—55~+85℃五次冲击
最大电容量位置
350mmHg200V
（50Hz.有效值）
最大电容量位置
十85±2℃16小时
最大电容量位置
-55±3
2小时
最大电容量位置
参数要求
无松动和机械损伤
检查外观
电容量变化应不超过0.5pF
转动力矩0.025~0.25kgf.cm
无机械损伤
转动力矩0.0吨5~0.375kgf.cm
动子接触电阻应不大于0.029
无击穿飞弧
检查外观
电容量变化应不超过0.5pF或
2.5%（取较大值）
转动力矩o.05~0.25kgf.cm
10~55Hz，0.35mm三个方向检查外观共1.5小时最大电容量位置
加速度40g三个方向共4000
次，40~80次/分最大电
量位置
+40±293±3%
96小时
最大电容量位置
电容量变化应不超过0.4p或
1.5%（取较大值）
检查外观
电容量变化应不超过0.5pF或
2.5%（取较大值）
绝缘电阻应不小于100MQ
摄耗角正切值应不大于
40×10-4
耐电压300V（50Hz有效值）
无击穿飞弧
转动力矩0.5~.25kgf.cm
动子接触电阻不大于0.022
5电容器的标志、包装、运输、保管应符合SJ2241---82的规定。3
