SJ 2241.6-1982ＣＷＴ８Ｚ型同心型微调电容器

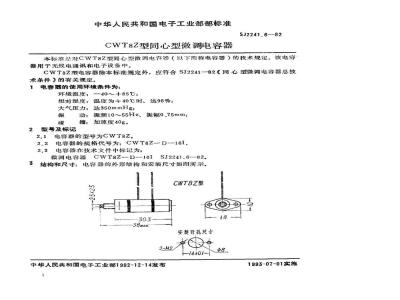

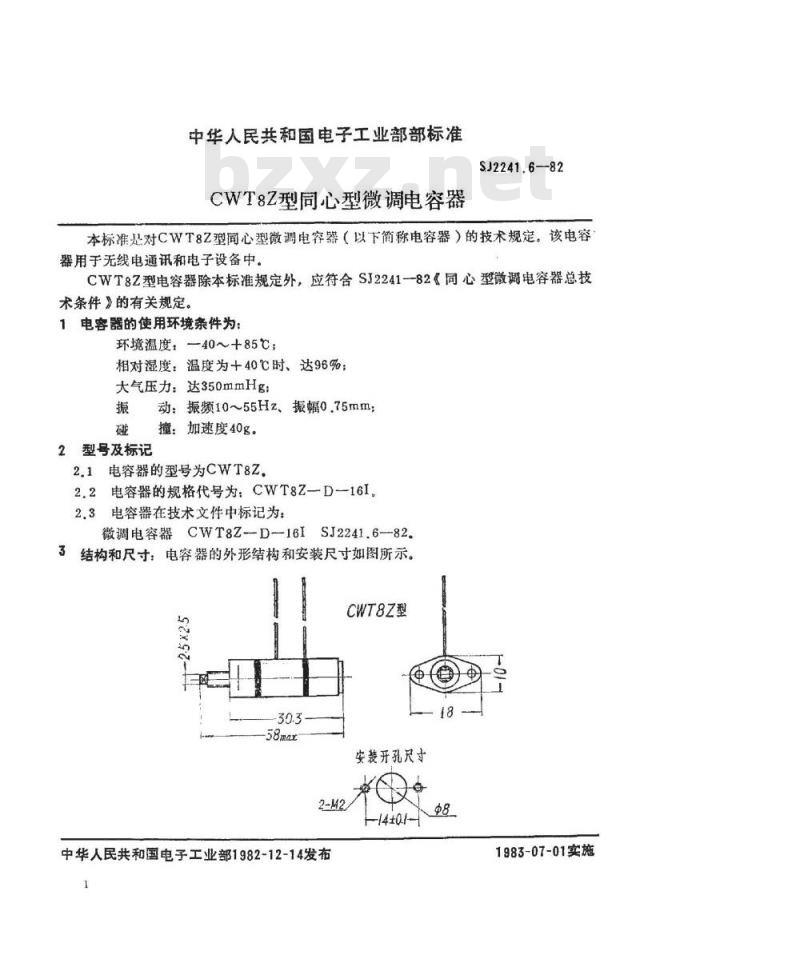

中华入民共和国电子工业部部标准CWT8Z型同心型微调电容器
SJ2241.6—82
本标准是对CWT8Z型同心型微调电容器（以下简称电容器）的技术规定，该电容器用于无线电通讯和电子设备中。CWT8Z型电容器除本标准规定外，应符合SJ2241-82《同心型微调电容器总技术条件》的有关规定。
1电容器的使用环境条件为：
环境温度：一40～+85℃；
相对湿度：温度为+40℃时、达96%；大气压力：达350mmHg；
振动：振频10~55Hz、振幅0.75mm；碰撞：加速度40g。
2型号及标记
2.1电容器的型号为CWT8Z，
2.2电容器的规格代号为：CWT8Z—D--16I。2.3电容器在技术文件中标记为：微调电容器CWT8Z-D-16ISJ2241.6-82。3结构和尺寸：电容器的外形结构和安装尺寸如图所示。CWT8Z型
-58mar
安装开孔尺寸
中华人民共和国电子工业部1982-12-14发布1
1983-07-01实施

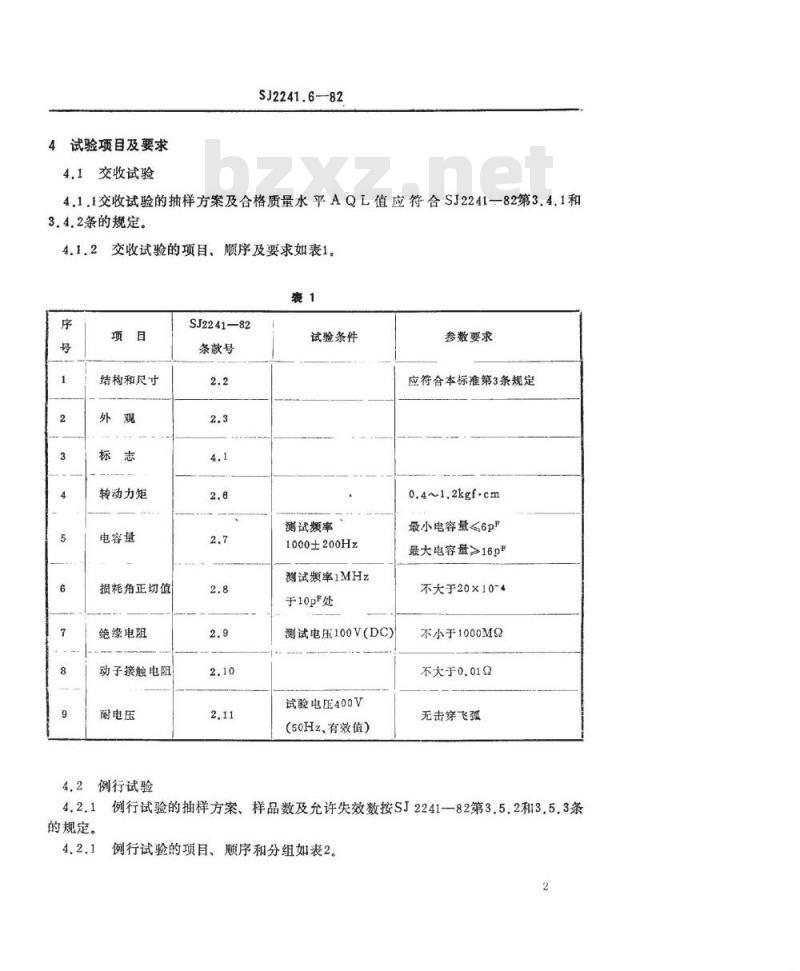

4试验项目及要求
4.1交收试验
SJ2241.6—82
4.1,1交收试验的抽样方案及合格质量水平AQL值应符合SJ2241一82第3.4.1和3.4.2条的规定。
交收试验的项目、顺序及要求如表1。4.1.2
结构和尺寸
转动力矩
电容量
损耗角正切值
绝缘电阻
动子接触电阻
耐电压
4.2例行试验
SJ2241—82
条款号
试验条件
测试频率
1000±200Hz
测试频率1MHz
手10pF处
测试电压100V(DC)
试验电压400V
(50Hz、有效值）
参数要求
应符合本标准第3条规定
0.4~1.2kgf-cm
最小电容量<6pr
最大电容量≥160F
不大于20×10-4
不小于1000M2
不大于0.019
无击穿飞弧
4.2.1例行试验的抽样方案、样品数及允许失效数按SJ2241--82第3.5.2和3.5.3条的规定。

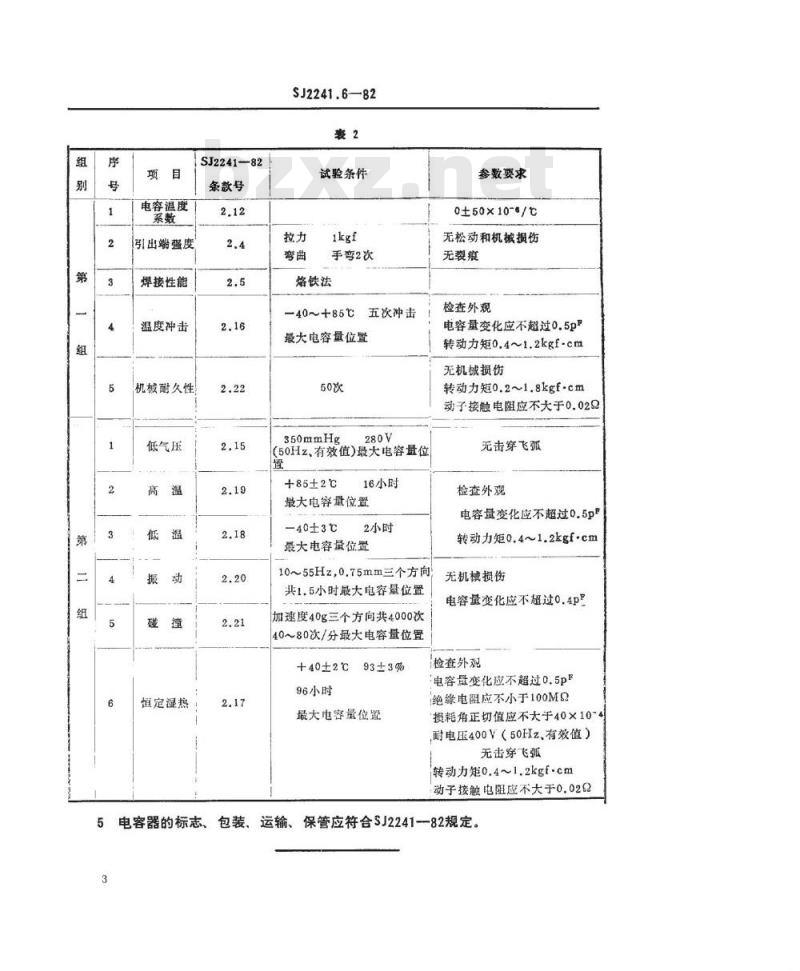

例行试验的项目、顺序和分组如表2。4.2.1
电容温度
引出端强度
焊接性能
温度冲击
机械耐久性
低气压
恒定湿热
SJ2241-82
条款号
SJ2241.6—82
试验条件
手弯2次
烙铁法
—40~十85℃五次冲击
最大电容量位置
350mmHg
(50Hz、有效值）最大电容量位
+85±2℃
16小时
最大电容量位置
—40±3℃
2小时
最大电容量位置
10~55Hz，0.75mm三个方向
共1.5小时最大电容量位置
加速度40g三个方向共4000次
40~80次/分最大电容量位置
十40±2℃
96小时
93±3%
最大电容量位置
参数要求
0±50×10-5/℃
无松动和机械损伤
无裂痕
检查外观
电容量变化应不超过0.5pF
转动力矩0.4~1.2kgf.cm
无机械损伤
转动力短0.2~1.8kgf.cm
动子接触电阻应不大于0.022
无击穿飞孤
检查外观
电容量变化应不超过0.5pF
转动力矩0.4~1.2kgf.cm
无机械损伤
电容量变化应不超过0.4p
检查外观
电容盘变化应不超过0.5pF
绝缘电阻应不小于100MQ
损耗角正切值应不大于40×10-4耐电压400V（50Hz，有效值）
无击穿飞弧
转动力矩0.4~1.2kgf.cm
动子接触电阻应不大于0.022
5电容器的标志、包装、运输、保管应符合SJ2241--82规定。3
