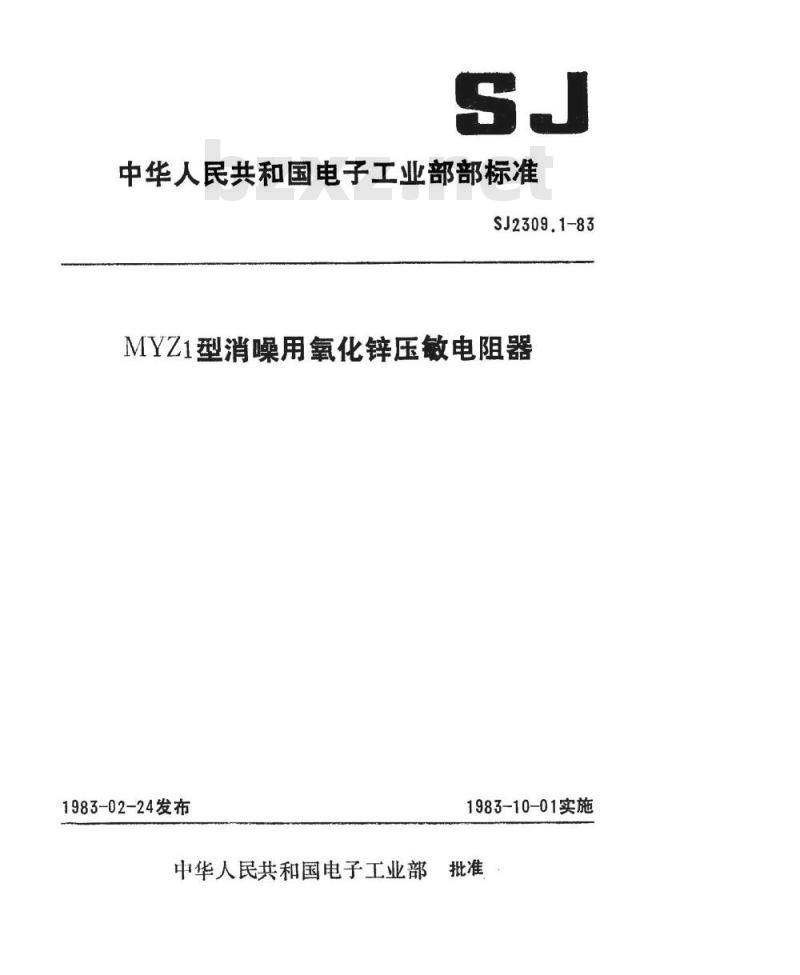

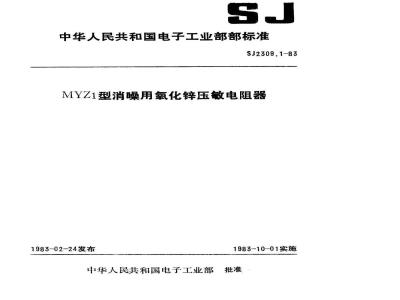

中华人民共和国电子工业部部标准SJ2309.1-83
MYZ1型消噪用氧化锌压敏电阻器1983-02-24发布
1983-10-01实施

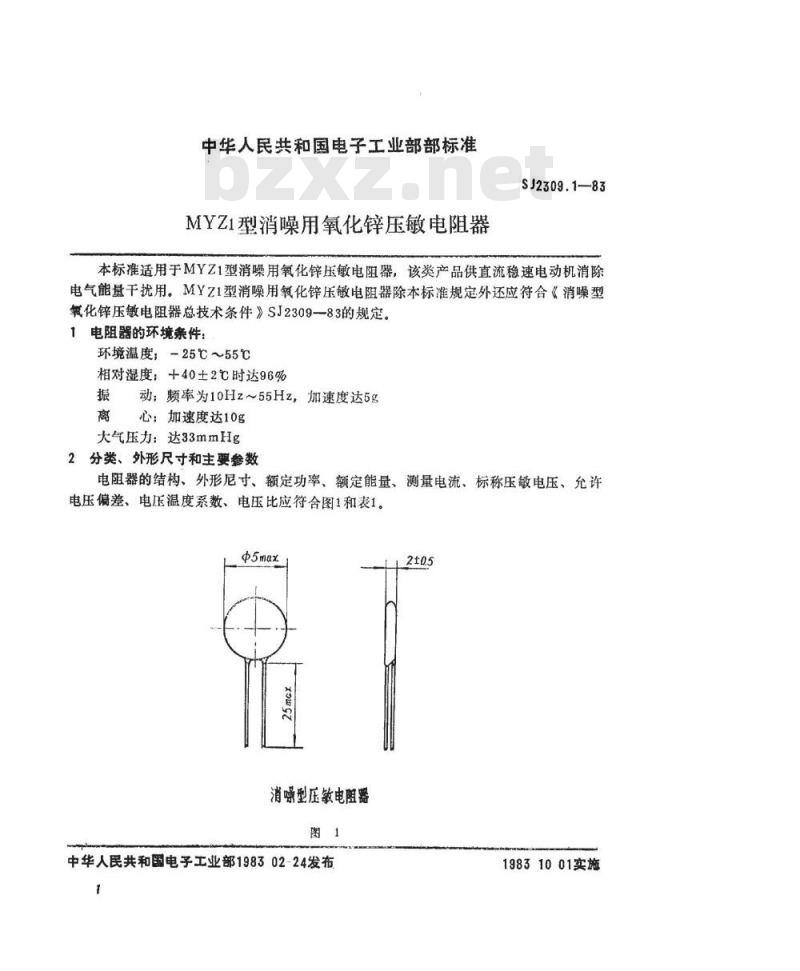

中华人民共和国电子工业部批准中华人民共和国电子工业部部标准MYZ1型消噪用氧化锌压敏电阻器SJ2309.1—83
本标准适用于MYZ1型消噪用氧化锌压敏电阻器，该类产品供直流稳速电动机消除电气能基干扰用。MYZ1型消噪用氧化锌压敏电阻器除本标准规定外还应符合《消噪型氧化锌压敏电阻器总技术条件》SJ2309-83的规定。1电阻器的环境条件：
环境温度，-25℃～55℃
相对湿度：十40±2℃时达96%
振动；频率为10Hz～55Hz，加速度达5g心：加速度达10g
大气压力：达33mmHg
2分类、外形尺寸和主要参数
电阻器的结构、外形尼寸、额定功率、额定能量、测量电流、标称压敏电压、允许电压偏差、电压温度系数、电压比应符合图1和表1。p5max
消噪型压敏电阻器
中华人民共和国电子工业部198302-24发布12105
19831001实施
型号规格
测盘电流
MYZi--50—5.6
MYZ1-508.8
MYZ1-50—8.2
MYZ1-50-10
MYZ1—50-12
MYZI-50-15
MYZ1—50—18
MYZ1-50—22
MYZ1-50-27
SJ2309.1—83
标称压敏电压
充许电压
注：允许在压敏电阻器上用文字标注标称压缴电压值，3技术要求和试验方法
电压比下载标准就来标准下载网
3.1压敏电阻器的外表质量和标志应符合总技第3.3条规定额
电压温度
土%/℃
压敏电阻器的结构和外形尺寸应符合本标准第2条图1和总技第3.2条规定。3.2
3.3压敏电阻器的标称压敏电压应符合第2条表1规定，测试方法按总技第3.4条规定。
压敏电阻器的电压比V10m/V1㎡应符合表1规定，测试方法按总技第3.5条规3.5压敏电阻器电压温度系数应符合第2条表1规定，测试方法按总技第3.10条规定。
