SJ 2354.2-1983
基本信息
标准号： SJ 2354.2-1983
中文名称：ＰＩＮ、雪崩光电二极管反向击穿电压的测试方法
标准类别：电子行业标准(SJ)
标准状态：现行
发布日期：1983-08-15
实施日期：1984-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：42127
标准分类号
标准ICS号：电子学>>31.260光电子学、激光设备
中标分类号：能源、核技术>>能源、核技术综合>>F01技术管理
关联标准
出版信息
页数：1页
标准价格：8.0 元
相关单位信息
标准简介
SJ 2354.2-1983 ＰＩＮ、雪崩光电二极管反向击穿电压的测试方法 SJ2354.2-1983 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

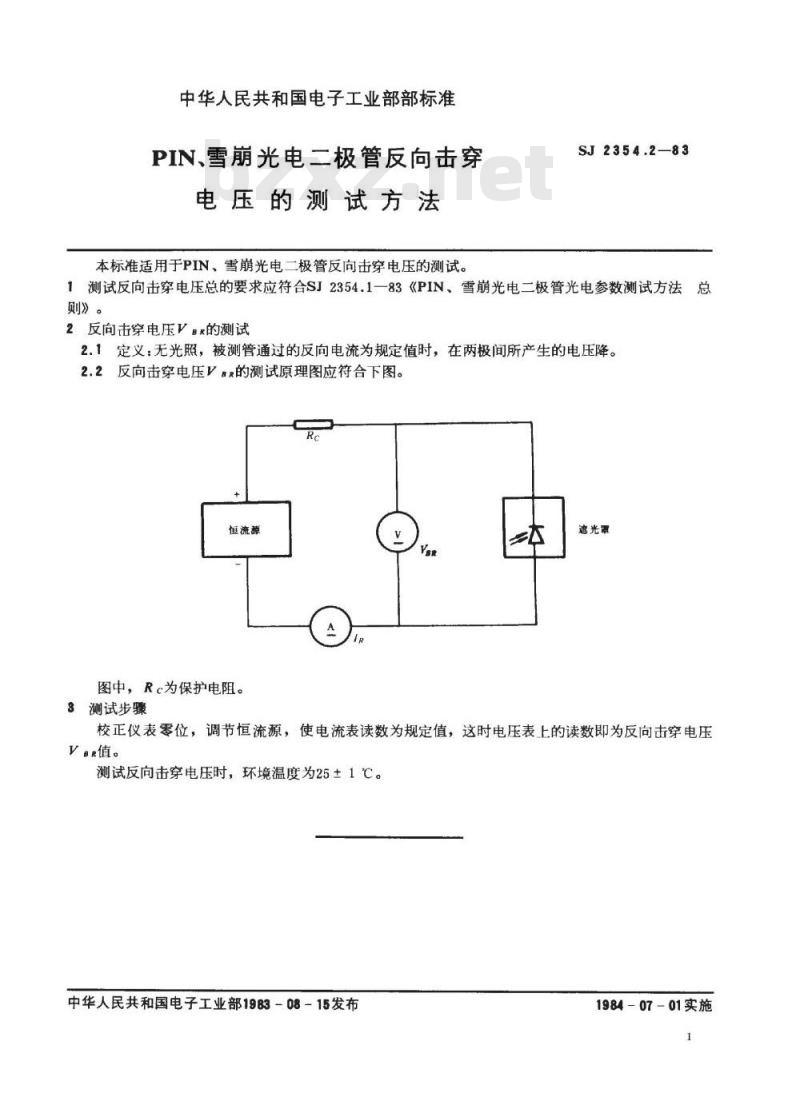

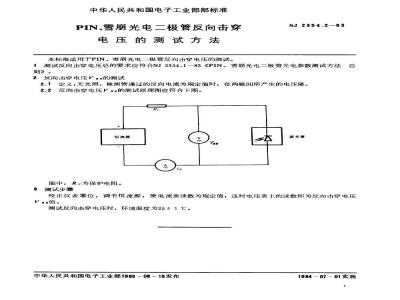

中华人民共和国电子工业部部标准PIN、雪崩光电二极管反向击穿
电压的测试方法
本标准适用于PIN、雪崩光电二极管反向击穿电压的测试。SJ2354.2—83
测试反向击穿电压总的要求应符合SJ2354.1一83《PIN、雪崩光电二极管光电参数测试方法总
则》。
2反向击穿电压VBR的测试
2.1定义：无光照，被测管通过的反向电流为规定值时，在两极间所产生的电压降。2.2反向击穿电压V的测试原理图应符合下图。Rc
恒流醇
图中，Rc为保护电阻。免费标准bzxz.net
3测试步骤
遮光露
校正仪表零位，调节恒流源，使电流表读数为规定值，这时电压表上的读数即为反向击穿电压Ve值。
测试反向击穿电压时，环境温度为25±1℃。中华人民共和国电子工业部1983-08-15发布1984-07-01实施
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
