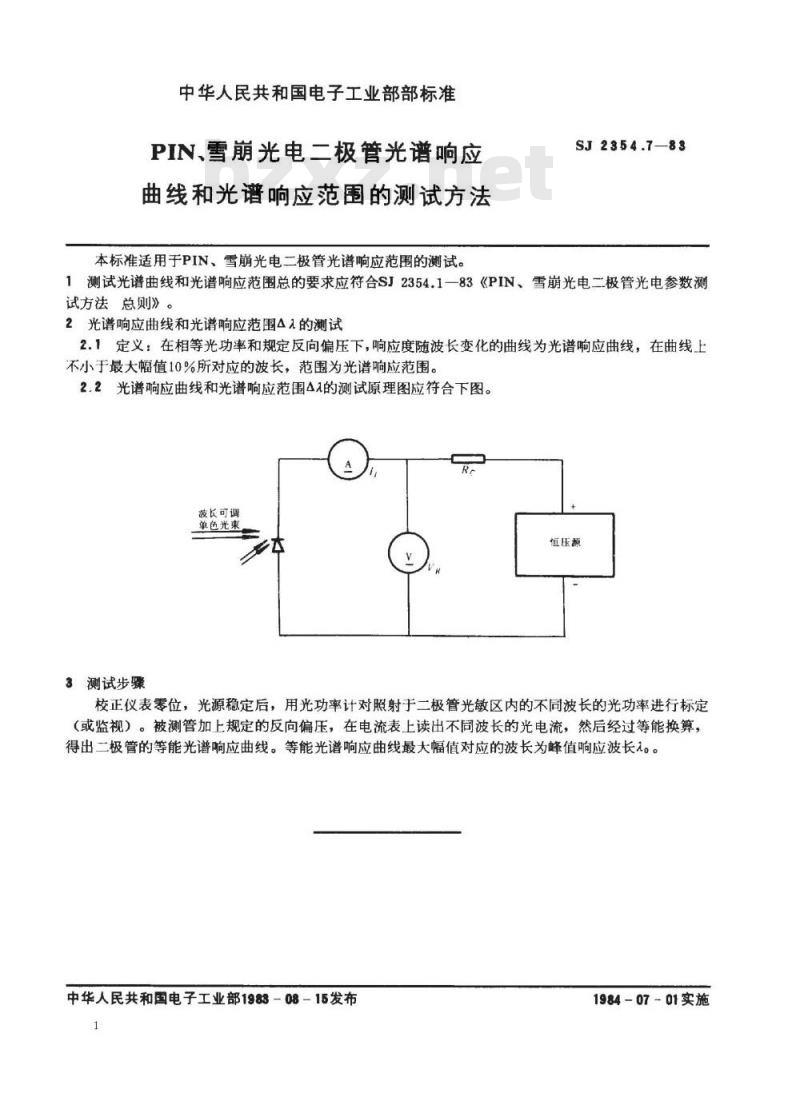

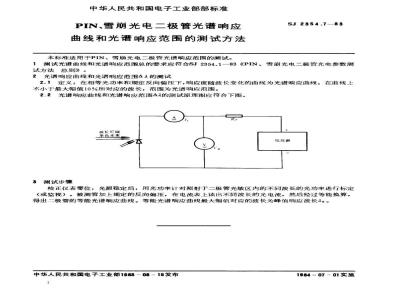

中华人民共和国电子工业部部标准PIN、雪崩光电二极管光谱响应
曲线和光谱响应范围的测试方法本标准适用于PIN、雪崩光电二极管光谱响应范围的测试。SJ2354.7—83
1测试光谱曲线和光谱响应范围总的要求应符合SJ2354.1一83《PIN、雪崩光电二极管光电参数测试方法总则》。
2光谱响应曲线和光谱响应范围41的测试2.1定义：在相等光功率和规定反向偏压下，响应度随波长变化的曲线为光谱响应曲线，在曲线上不小于最大幅值10%所对应的波长，范围为光谱响应范围。2.2光谱响应曲线和光谱响应范围4的测试原理图应符合下图。Rebzxz.net
波长可调
单色光束
恒压额
3测试步骤
校正仪表零位，光源稳定后，用光功率计对照射于二极管光敏区内的不同波长的光功率进行标定（或监视）。被测管加上规定的反向偏压，在电流表上读出不同波长的光电流，然后经过等能换算，得出二极管的等能光谱响应曲线。等能光谱响应曲线最大幅值对应的波长为峰值响应波长1。。中华人民共和国电子工业部1983-08-15发布1
1984-07-01实施
