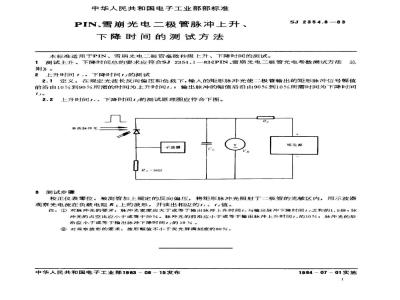

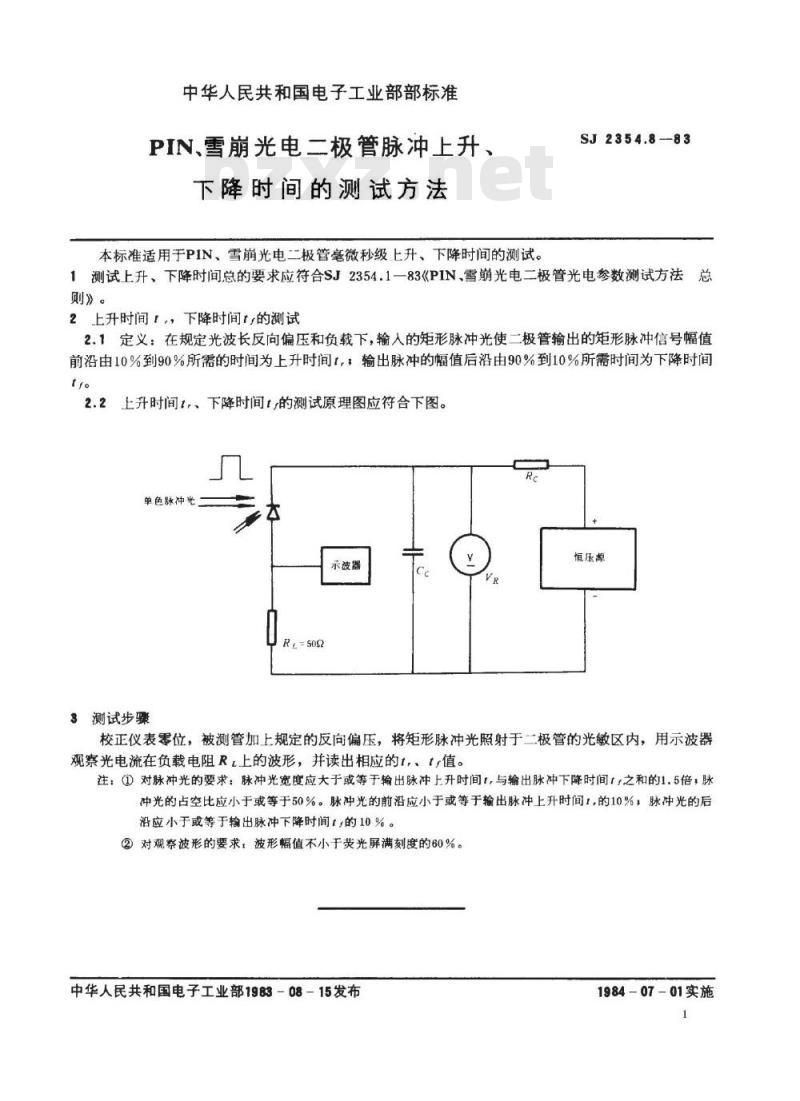

SJ 2354.8-1983 ＰＩＮ、雪崩光电二极管脉冲上升、下降时间的测试方法 SJ2354.8-1983 标准下载解压密码：www.bzxz.net

中华人民共和国电子工业部部标准PIN、雪崩光电二极管脉冲上升、下降时间的测试方法
本标准适用于PIN、雪崩光电二极管毫微秒级上升、下降时间的测试。SJ2354.8--83
1测试上升、下降时间总的要求应符合SJ2354.1一83《PIN、雪崩光电二极管光电参数测试方法总则》。
2上升时间1，，下降时间t的测试2.1定义：在规定光波长反向偏压和负载下，输人的矩形脉冲光使二极管输出的矩形脉冲信号幅值前沿由10%到90%所需的时间为上升时间t，，输出脉冲的幅值后沿由90%到10%所需时间为下降时间tyo
2.2上升时间t、下降时间t的测试原理图应符合下图。R。
单色脉神光
示波器
3测试步骤bZxz.net
恒压源
校正仪表零位，被测管加上规定的反向偏压，将矩形脉冲光照射于二极管的光敏区内，用示波器观察光电流在负载电阻Rt上的波形，并读出相应的t，、t,值。注：①对脉冲光的要求：脉冲光宽度应大于或等于输出脉冲上升时间t，与输出脉冲下降时间t之和的1.5倍，脉冲光的占空比应小于或等于50%。脉冲光的前沿应小于或等于输出脉冲上升时间1，的10%，脉冲光的后沿应小于或等于输出脉冲下降时间t,的10%。②对观察波形的要求，波形幅值不小于荧光屏满刻度的60%。中华人民共和国电子工业部1983-08-15发布1984-07-01实施
