SJ 2354.12-1983
基本信息
标准号： SJ 2354.12-1983
中文名称：ＰＩＮ、雪崩光电二极管反向击穿电压温度系数的测试方法
标准类别：电子行业标准(SJ)
标准状态：现行
发布日期：1983-08-15
实施日期：1984-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：48940
相关标签： 光电 二极管 反向 击穿 电压 温度 系数 测试方法
标准分类号
标准ICS号：电子学>>31.260光电子学、激光设备
中标分类号：能源、核技术>>能源、核技术综合>>F01技术管理
关联标准
出版信息
页数：1页
标准价格：8.0 元
相关单位信息
标准简介
SJ 2354.12-1983 ＰＩＮ、雪崩光电二极管反向击穿电压温度系数的测试方法 SJ2354.12-1983 标准下载解压密码：www.bzxz.net

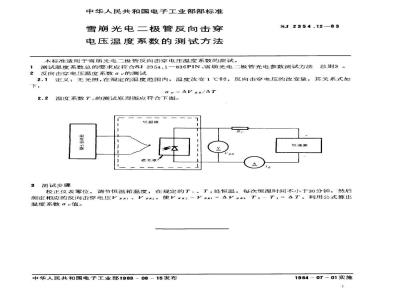

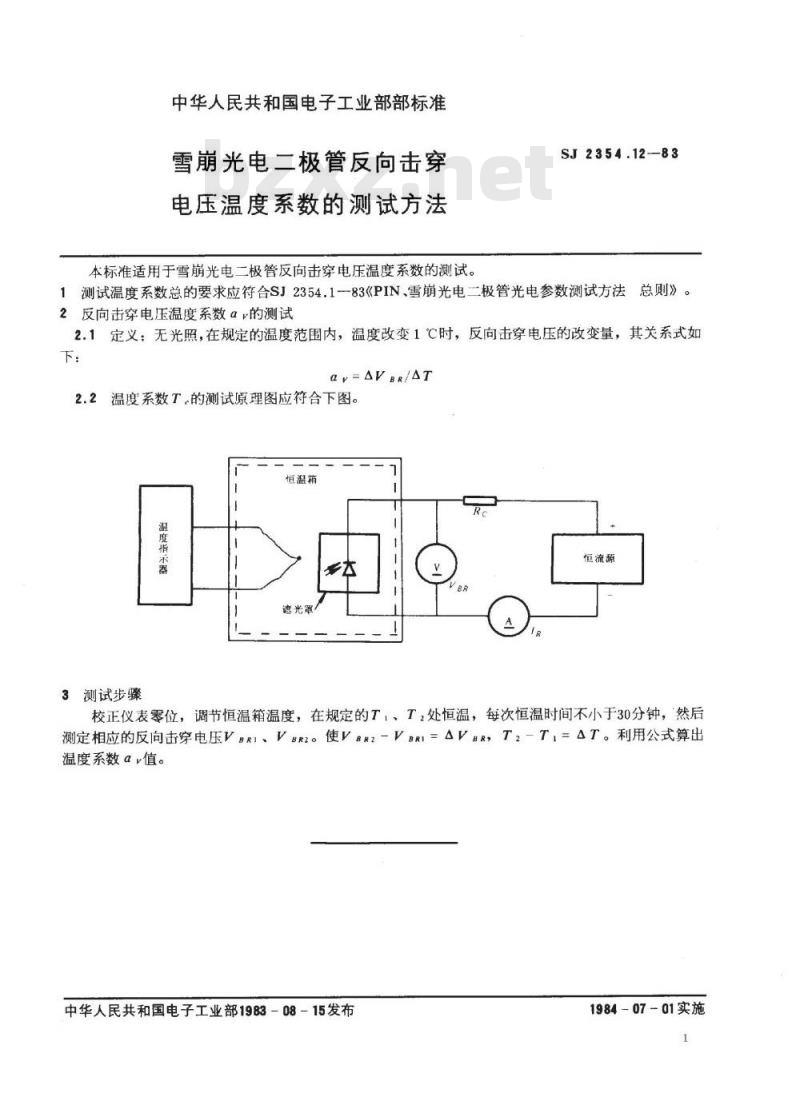

标准图片预览
标准内容
中华人民共和国电子工业部部标准雪崩光电二极管反向击穿免费标准下载网bzxz
电压温度系数的测试方法
本标准适用于雪崩光电二极管反向击穿电压温度系数的测试。SJ2354.12-83
1测试温度系数总的要求应符合SJ2354.1一83《PIN、雪崩光电二极管光电参数测试方法总则》。2反向击穿电压温度系数α的测试2.1定义：无光照，在规定的温度范围内，温度改变1℃时，反向击穿电压的改变量，其关系式如下：
QV=AVBR/AT
温度系数T的测试原理图应符合下图。2.2
恒温箱
温度精示器
3测试步骤
宽光器
恒流源
校正仪表零位，调节恒温箱温度，在规定的T，、T，处恒温，每次恒温时间不小于30分钟，然后测定相应的反向击穿电压VBRI、VBR2。使VBR2-VBRI=△VBR，T2-T，=△T。利用公式算出温度系数a值。
中华人民共和国电子工业部1983-08-15发布1984-07-01实施
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
