SJ 2684-1986半导体发光(可见光)器件外形尺寸

中华人民共和国电子工业部部标准SJ2684-86
半导体发光（可见光）器件
外形尺寸
Physical Demensions For Light Emitting DeviceOf Semiconductor
1986-02-18发布
1986-10-01实施
中华人民共和国电子工业部批准1适用范围
中华人民共和国电子工业部标准半导体发光（可见光）器件外形尺寸PhYsicai DemensionsForLight EmittingDevice of semiconductor
SJ2684-86

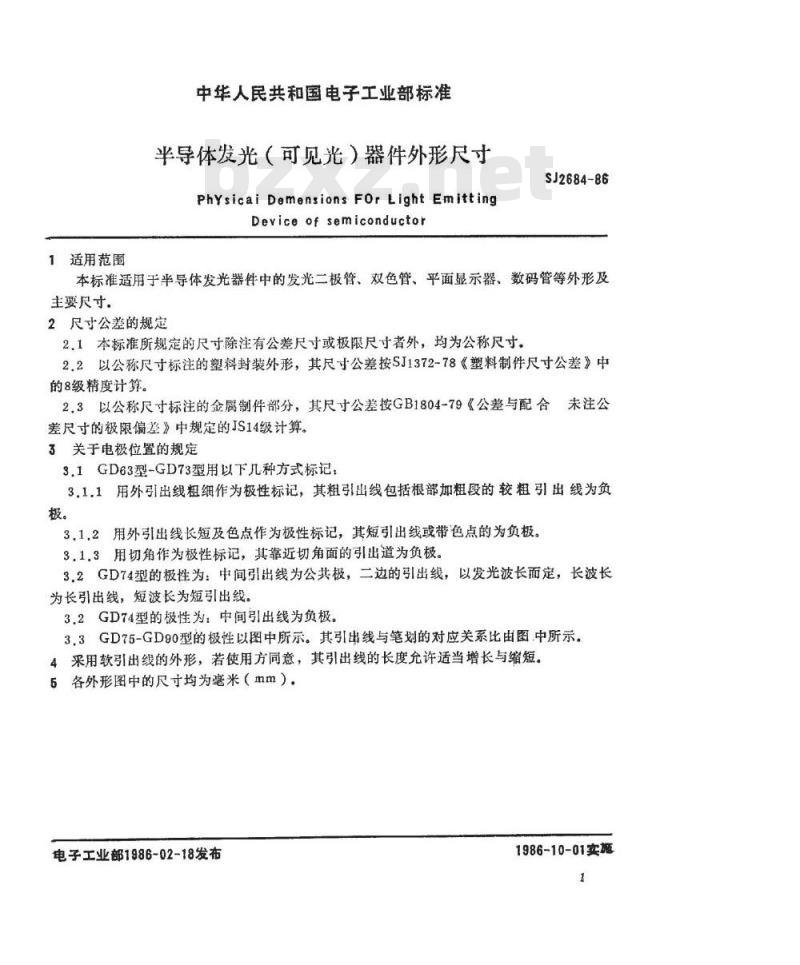

本标准适用于半导体发光器件中的发光二极管、双色管、平面显示器、数码管等外形及主要尺寸。
2尺寸公差的规定
2.1本标准所规定的尺寸除注有公差尺寸或极限尺寸者外，均为公称尺寸2.2以公称尺寸标注的塑料封装外形，其尺寸公差按SJ1372-78《塑料制件尺寸公差》中的8级精度计算。
2.3以公称尺寸标注的金属制件部分，其尺寸公差按GB1804-79《公差与配合未注公差尺寸的极限偏差》中规定的JS14级计算。3关于电极位置的规定
3.1GD63型-GD73型用以下儿种方式标记：31.1用外引出线粗细作为极性标记，其粗引出线包括根部加粗段的较粗引出线为负极。
3.1.2用外引出线长短及色点作为极性标记，其短引出线或带色点的为负极。3，1.3用切角作为极性标记，其靠近切角面的引出道为负极。3.2GD74型的极性为：中间引出线为公共极，二边的引出线，以发光波长而定，长波长为长引出线，短波长为短引出线。3.2GD74型的极性为：中间引出线为负极。3.3GD75-GD90型的极性以图中所示。其引出线与笔划的对应关系比由图中所示。4采用软引出线的外形，若使用方同意，其引出线的长度允许适当增长与缩短。5各外形图中的尺寸均为毫米（mm）。电子工业部1986-02-18发布
1986-10-01实施

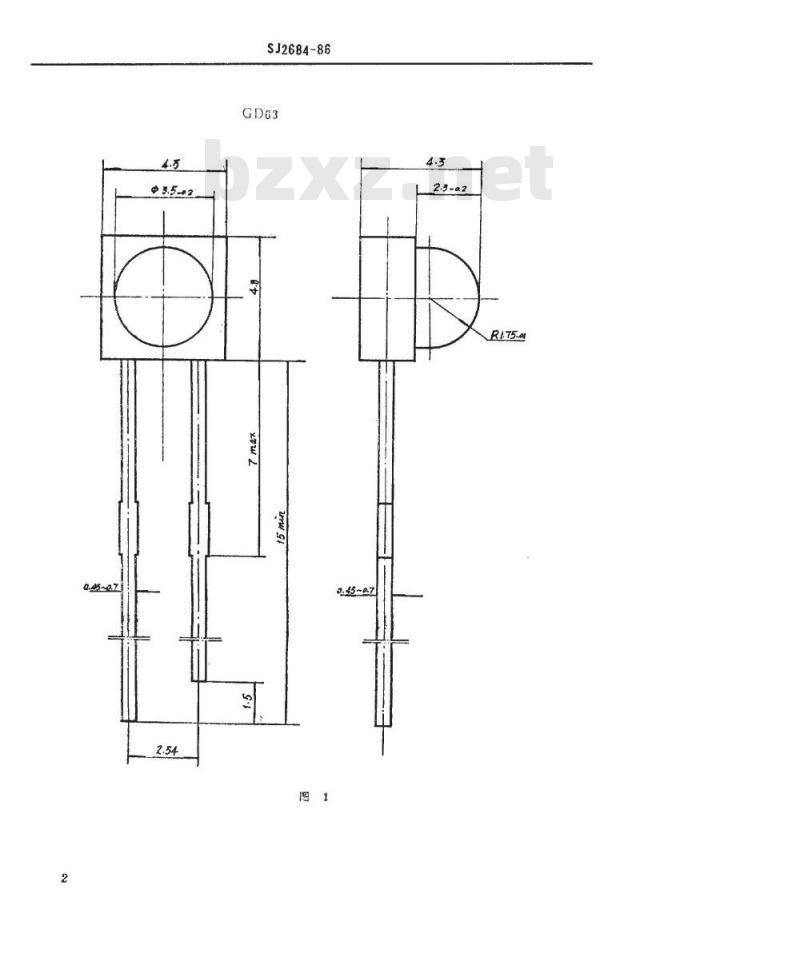

SJ2684-86

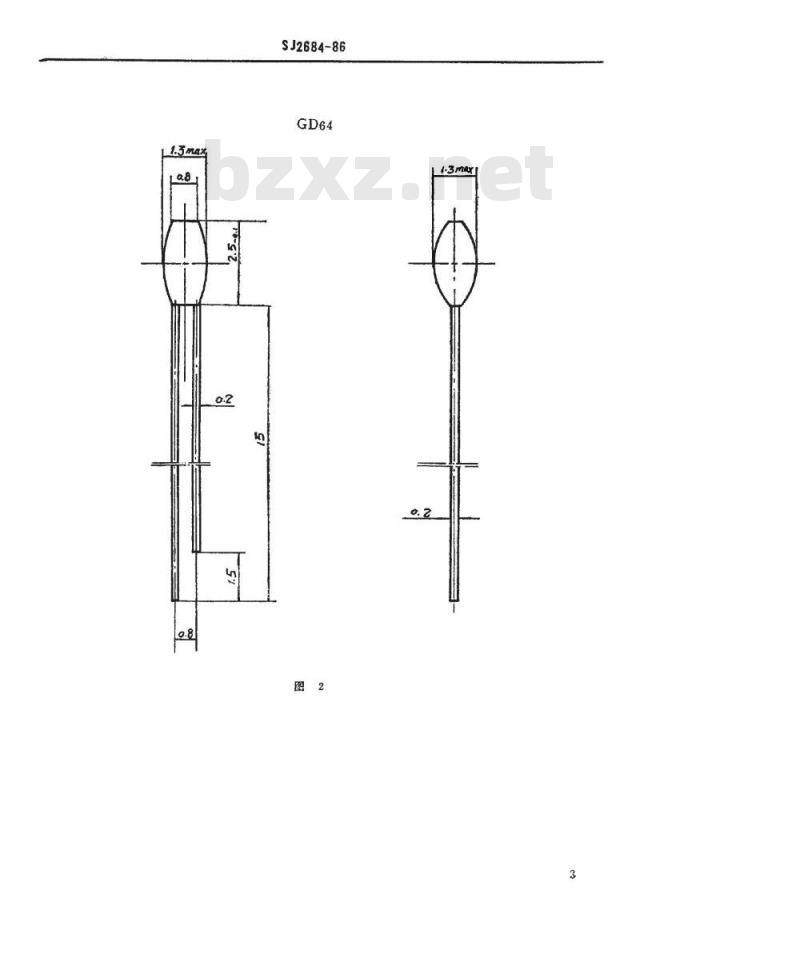

SJ2684-86

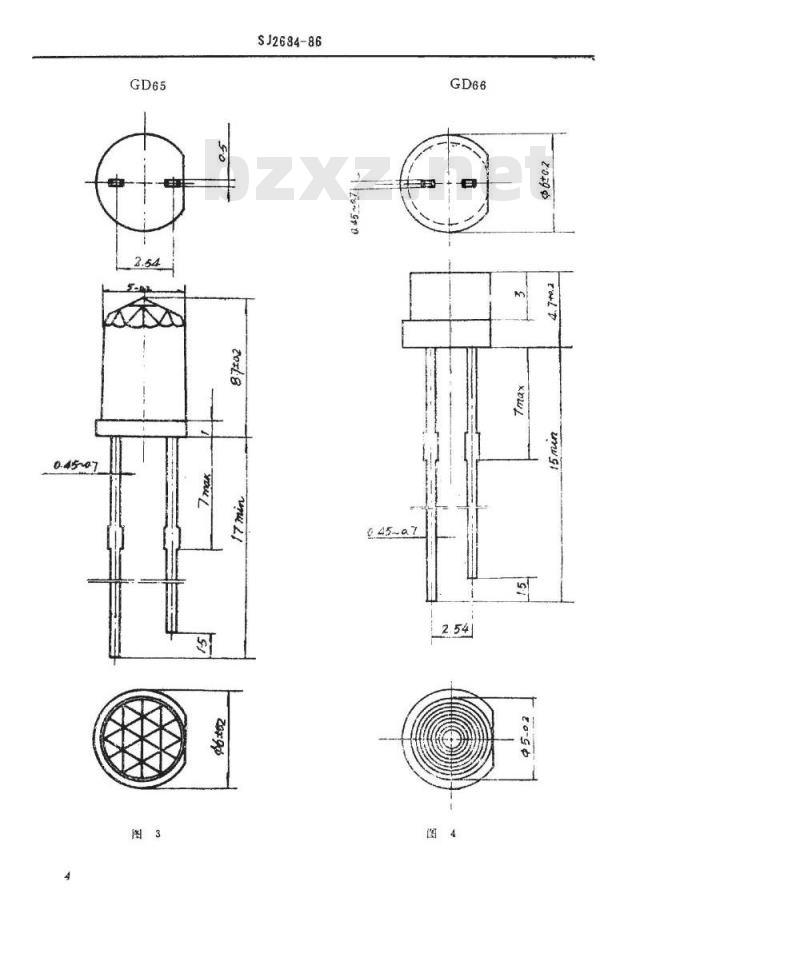

SJ2684-86
645~a7
045-07
5在02
SJ2684-86
SJ2684-86
SJ2684-86
10.45~0.7
SJ2684-86
SJ2684-86
负报剂记
1-9o-1
7-62xn
SJ2684-86
SJ2684-86
254254
