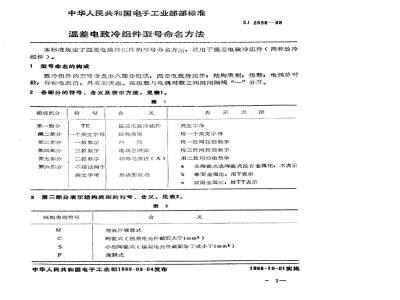

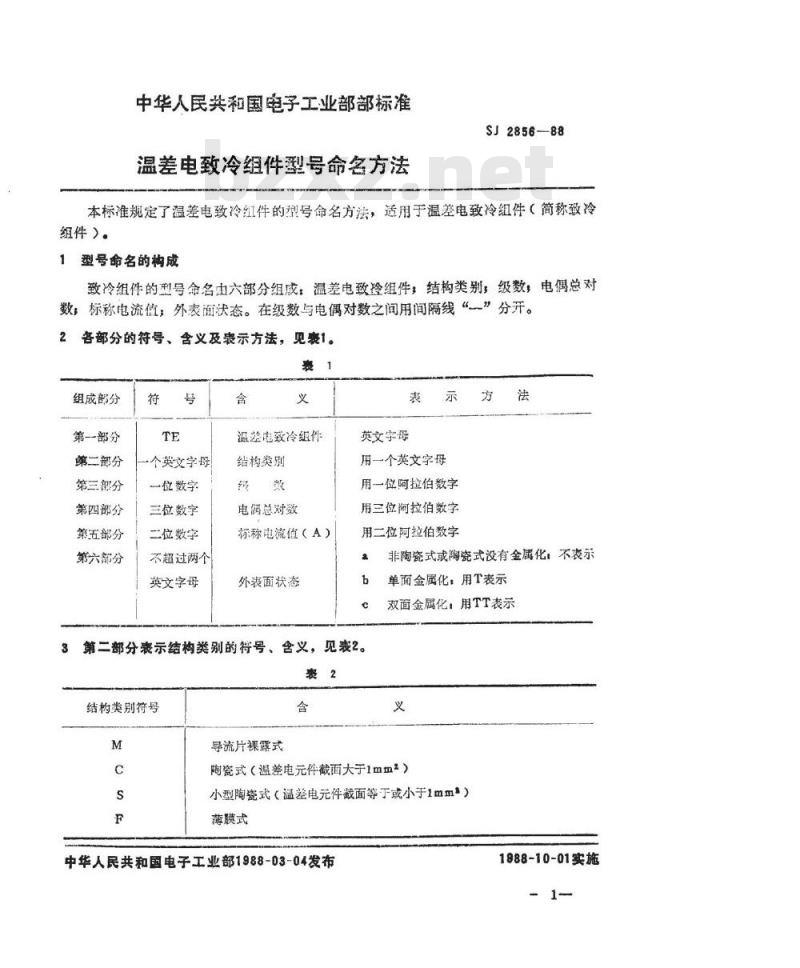

中华人民共和国电子工业部部标准温差电致冷组件型号命名方法
SJ2856-88
本标准规定了温差电致冷红件的型号命名方法，适用于温差电致冷组件（简称致冷组件）。
型号命名的构成
致冷组件的型号命名由六部分组成：温差电致冷组件，结构类别，级数，电偶总对数，标称电流值，外表面状态。在级数与电偶对数之间用间隔线“”分开。2
各部分的符号、含义及表示方法，见衰1。裹
组成部分
第一部分
第二部分
第三部分
第四部分
第五部分
第六部分
“个英文字母
一位数字
三位数字
二位数字
不超过两个
英文字母
温差电致冷组件
结构类别
电腾总对数
标称电流值（A）
外表面状态
英文宇母
用一个英文字母
用一位阿拉伯数字
用三位阿拉伯数字
用二位阿拉伯数字
第二部分表示结构类别的符号、含义，见表2。裘2
结构类别符号
导流片裸露式
非陶瓷式或陶瓷式没有金属化：不表示单面金属化：用T表示
双面金属化：用TT表示
陶瓷式（温差电元件截面大于1mm2）小型陶瓷式（温差电元件截面等于或小于1mm*）薄膜式
中华人民共和国电子工业部1988-03-04发布1988-10-01实施
SJ2856-—88

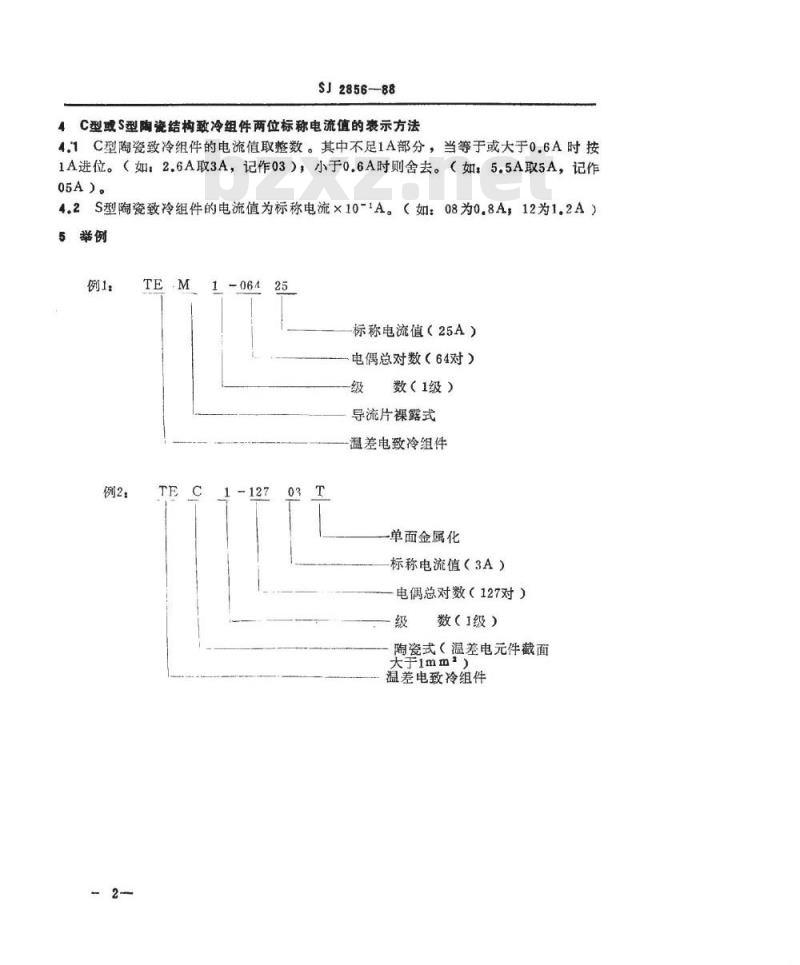

C型盛S型陶瓷结构致冷组件两位标称电流值的囊示方法4.1C型陶瓷致冷组件的电流值取整数。其中不足1A部分，当等于或大于0.6A时按1A进位。（如：2.6A取3A，记作03），小于0.6A时则舍去。（如：5.5A取5A，记作05A）。
4.2S型陶瓷致冷组件的电流值为标称电流×10-1A。（如：08为0.8A，12为1.2A）5举例
例1：
例2：
标称电流值（25A）
电偶总对数（64对）
数（1级）
导流片裸露式
温差电致冷组件
-单面金属化
标称电流值（3A）
电偶总对数（127对）
数（I级）
陶瓷式（温差电元件截面
大手1mm2）
温差电致冷组件
例4，
附加说明：
SJ2856-88
本标准由天津致冷器厂负责起草。25
双面金属化
标称电流值（0.8A）
电偶总对数（12对）
数（1级）
小型陶瓷式（温差电元
件截面等于或小于1mm）
温差电致冷组件

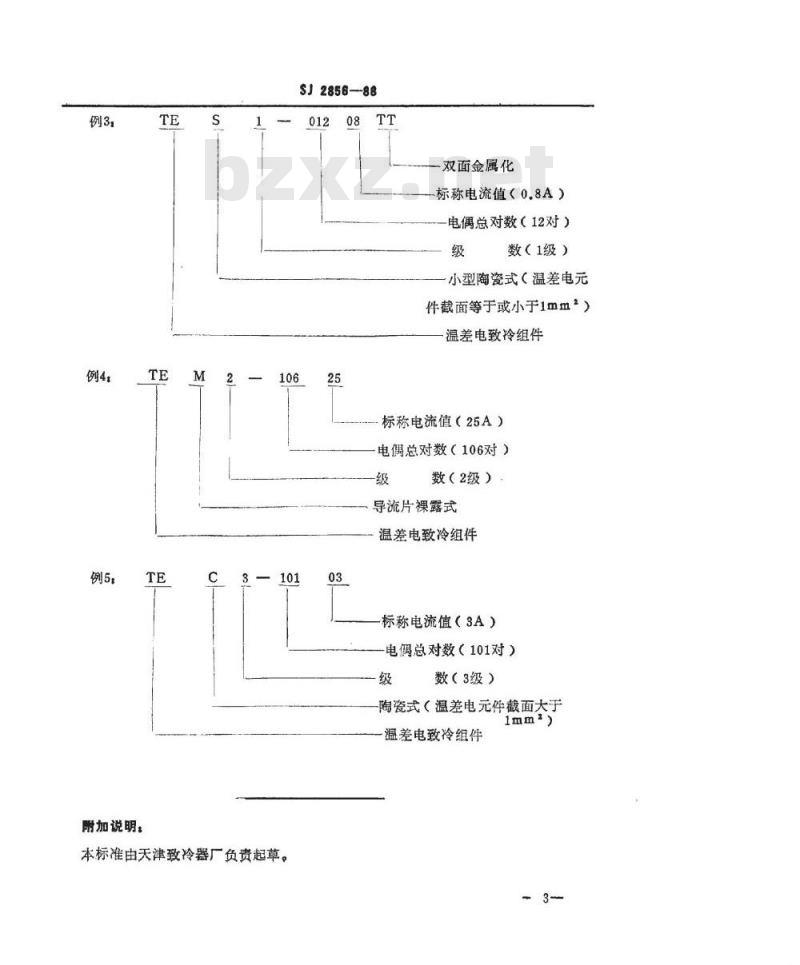

标称电流值（25A）
电偶总对数（106对）
数（2级）
导流片裸露式
温差电致冷组件
标称电流值（3A）
电偶总对数（101对）
数（3级）www.bzxz.net
陶瓷式（温差电元件截面大于
温差电致冷组件
