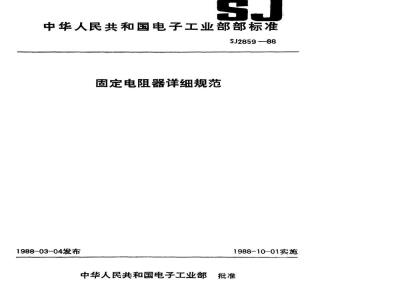

中华人民共和国电子工业部部标准SJ2859--88
固定电阻器详细规范
1988-03-04发布
1988-10-01实施
中华人民共和国电子工业部批准中华人民共和国电子工业部部标准电子元器件详细规范
功率型固定电阻器
RXG2型线绕固定电阻器
评定水平E
中华人民共和国电子工业部
GB5729
按E15—
外形图
(外形尺寸见表1)
进行质量评定的电子元器件
引线根部涂层长度
SJ2859-88
SJ2859--88
GB5733
FEC115--4--1-1983
功率型固定电阻器
(RXG2型线绕固
定电阻器)
非绝缘型
评定水平:E
稳定度等级:5%
按本详细规范鉴定合格的元器件的有效数据在鉴定合格产品一览表中给出电子工业部1988-03-04发布
1988-10-01实施
1一般数据
1.1推荐的安装方法
电阻器用其引线安装固定。
SJ2859--88
在振动和冲击试验中,电阻器主体与安装固定点之间的距离为6±1mm。尺寸、额定值和特性
额定功耗
全部尺寸询以會米为单位。
阻值范围*
标称阻值允许偏差:
气候类别
低气压
稳定度等级
温度系数
阻值变化极限值:
长期试验
短期试验
1.2.1降功耗
温度系数
极限电压
不适用
0.12~1000
不适用
最大尺寸
28±20.6±0.08
≤102时,为±10%:>102时,为±%555/155/21
8.5kPa(85mbar)
≤±250×10~6/°℃
±(5%R+0.10)
±(1%R+0.05)
≤250°℃
本规范包括的电阻器按下述曲线降功耗:122
*优先值为IEC33的E24系列
环境阖度,℃
1.3有关文件
S32859-88
总规范:GB5729电子设备用固定电阻器第一部分:总规范分规范:GB5732电子设备用固定电阻器第四部分:分规范:功率型固定电阻器1.4标志
1.4.1电阻器和包装上的标志应符合总规范GB5729第2.4条的要求;认证合格的产品,应在包装上标出认证合格标志。
1.5订货资料
订购本规范电阻器的订单应该用一般文字或代码形式列出下述最少内容:a.标称阻值:
b,标称阻值允许偏差:
C,本详细规范的编号和版本号以及品种标记。1.6放行批证明记录
要求。
1,7附加内容(不检验)
1.8对总规范和(或)分规范的规定而言,增加或提高的严酪度和要求无。
2检验要求
1.1程序
2.1.1鉴定批准程序应符合分规范GB5732第3.2条的规定。2.1.2对于质量一致性检验,其试验一览表(表2)包括抽样、周期、严酷度和要求。分规范第3.3.1条规定了检验批的组成。表2
注:①除了阻值变化要求应从分规范GB5732的表1和表2相应的选定外,试验项目和性能要求的条款号引自总规范GB5729。
②)检查水平(IL)和合格质盈水平(4QL)选自IEC410:计数检查抽释方案和稳序。?表中:
P—周期,月:
样本大小
C—合格判定数(允许不合格品数):D——破坏性的,
ND非破坏性的,
IL检查水平
AQL——合格质密水平
IEC410,
条款号和试验项目
(见注①)
A组检验
(遥批)
A1分组
4.4.1外观检查
A2分组
4.4.2尺寸(放规
验验)
4.5阻值
B组检验
(逐批)
B1分组(不适9)
4.7附电压
B2分组
4.17可饼性
4,16引出端强度
4,13过较
条款号和试验项目
(现注①)
C组检验
(周期)
C1A分组
(CI分组样本的一半)
4,16引出端强度
4.18厨焊接热
SJ2859--88
续裘2
试验系件
(见注?)
吃使用1/20mm的旺具
不恶化
方法,IEC68-2-20
(1968)试验T
为送1
倍温:236±5°℃
没入时间:2±0.54
记人深心:距电阻器主
体2.8.gmm
拉力试验
外观检套
见分现范CB5732
中2.3.4条
外观检查
续表2
试验条体
(注①)
拉力、弯曲和扭转
外观检查
方法:IEC63-2-20A
(觅注②)
群本大小和
合格判定数
(是注)
性能要求
(见注)
找4.4.1条,标志清楚片
符合本规范1.4条规定
按本规范发1规定
按4.5.2条
焊料润湿引出端并能自
由流动说明包需良好
无可见损伤
AR±(1%R+0.05O)
无可见损伤
AR±(1%R+0.05Q)
经能要求
(见注①)
无可见损伤
AR≤±(1%R±0.05Q)
条款号和试验项目
(见注①)
CIB分组
(CI分组样本的另一半)
4.19温度快速变化
4.21冲击
CI分组
(CIA分组和CIB分
组的全部样品)
4,23气筷顺序
—干热
一循环温热,
试验Db,
第一个循环
一寒冷
一低气压
一播环温热,
S32859-88
续表2
试验条件
(见注@)
(1970)试验
Tb,方法IB
博源:350±10°℃
没人时间:3.5±0.5起
浸入深度:距离电阻体
主体2+0.5
外观检查
9A:-55°C
0B:+155°℃bZxz.net
外观检查
安装方法:见本规范
加速:430m/s*
脉冲持续时间,1lms
脉冲波形:半正弦波
外观检查
限阻值
安装方法:见本规范1.1条
程序,B4
频率范图:10~500Hz
想摄:0.75mm或加速
度98m/s*(取
较小者)
总持续时间:6h
外观检查
8.5kPa(85mbaz)
样本大小和
台格判定数
(见注③)
性能要求
(见注①)
无可见损伤,标志清楚
AR≤±(1%R+0.052)
无可览摄伤
△≤±(1%R+0.052)
无可见损伤
AR≤(1%R+0.052)
无可见损伤
△R≤±(1%R+0.052)
系款号和试龄项月
(见D)
资验Db,
其会的循环
C2分组
4,25.2空温耐久性
C3分组
4.8组值随温度变化
D组检验
(周期)
DI分组
4.24摄态湿热
D2分组
4.14溢升
D3分组
4,4,3尺寸(详细的)
4.25.3上限类别溢
度耐久性
附加说明,
本标准由795厂负责起草。
SJ2859--88
续裹2
试验条件
(见注0)
外观检查
持续时间:1000h
G:teh,5achRncooa
时验查:
外观检查
-55*C/+20-C
+20°C/+155-C
按1.24,2.2条,
第1组10只样品
第2组10只样品
外观检查
持续时间,1000h
存48h、50ch和1000h
时检查:
外观检查
本标准主要起草人:韩长生、曾水平。样本大小和
合格判定数
(见注?)
性能要求
(见注?)
无可见损伤,标志清楚
AR≤(5%R+01Q)
无可见损伤,标志清楚
AR±(5%R+0.12)
a±250×10*/*c
a≤±260×10-8/oc
无可见损伤,标志满楚
AR≤±(5%R+0.102)
符合本规范表1规定
无可见损伤,标志溃楚
△R≤(5%R+0.18)
