SJ 2954-1988 彩色电视广播接收机用天线输入器 SJ2954-1988 标准下载解压密码：www.bzxz.net

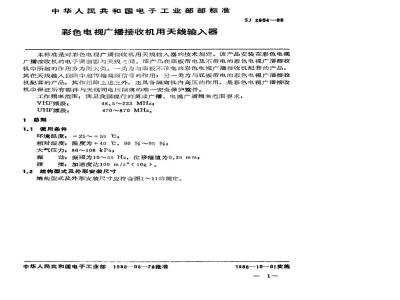

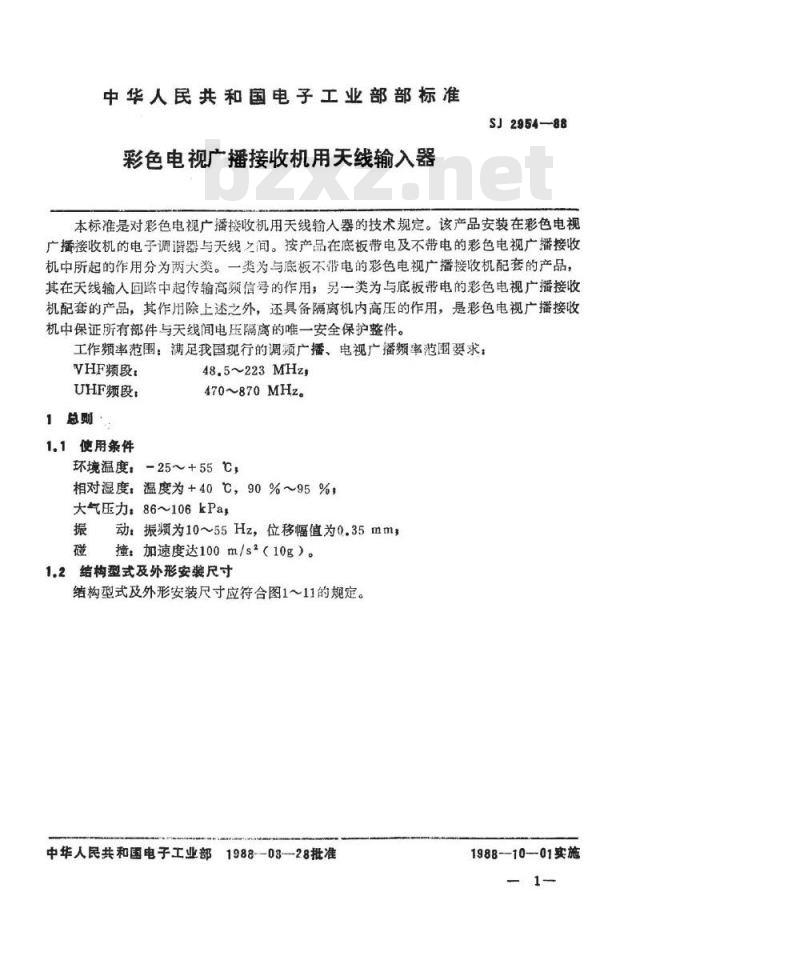

中华人民共和国电子工业部部标准彩色电视广播接收机用天线输入器SJ2954-88
本标准是对彩色电视广播接收机用天线输入器的技术规定。该产品安装在彩色电视广播接收机的电子调谐器与天线之间。按产品在底板带电及不带电的彩色电视广播接收机中所起的作用分为两大类。一类为与底板不带电的彩色电视广播接收机配套的产品，其在天线输入回路中起传输高频信号的作用，另一类为与底板带电的彩色电视广播接收机配套的产品，其作用除上述之外，还具备隔离机内高压的作用，是彩色电视广播接收机中保证所有部件与天线间电压隔离的唯一安全保护整件。工作频率范围：满足我国现行的调频广播、电视广播频率范围要求：VHF频段：
UHF频段：
1总则
1.1使用条件
48.5~223MHz
470~870MHz。
环境温度：-25~+55C，
相对湿度：温度为+40℃，90%~～95%大气压力：86~106kPa，
振动：振频为10~55Hz，位移值为0.35mm，碰撞：加速度达100m/s*（10g）。1.2结构型式及外形安装尺寸

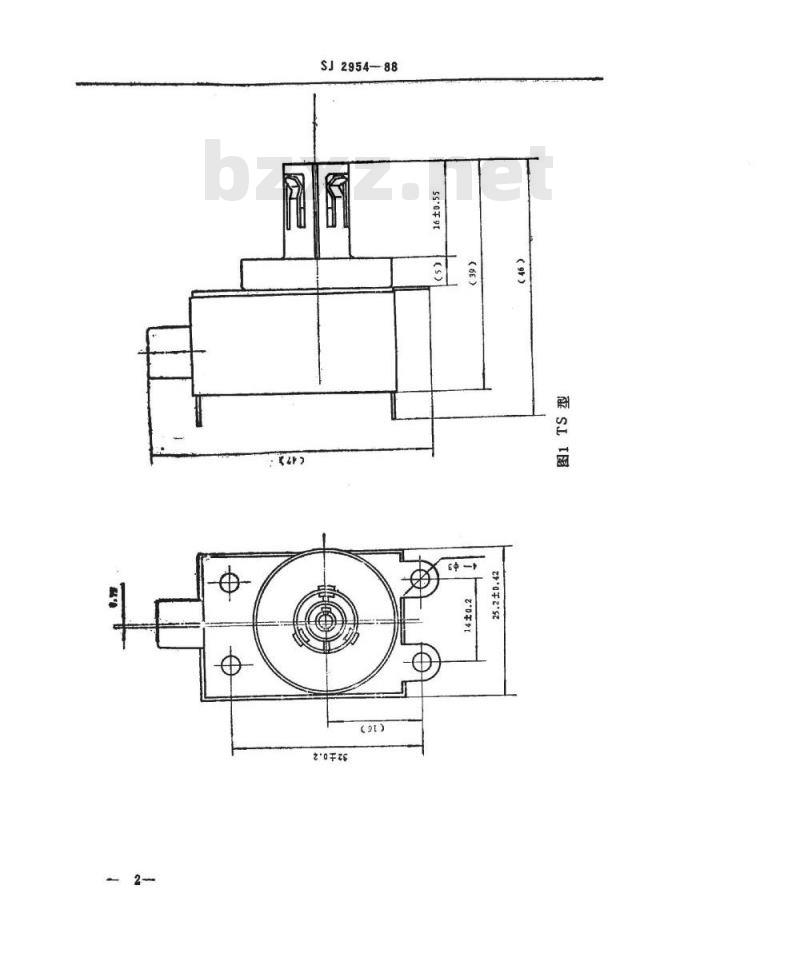

结构型式及外形安装尺寸应符合图1～11的规定。中华人民共和国电子工业部1988--03-28批准198810--01实施
SJ2954-88
56175E
SJ2954-88
104max

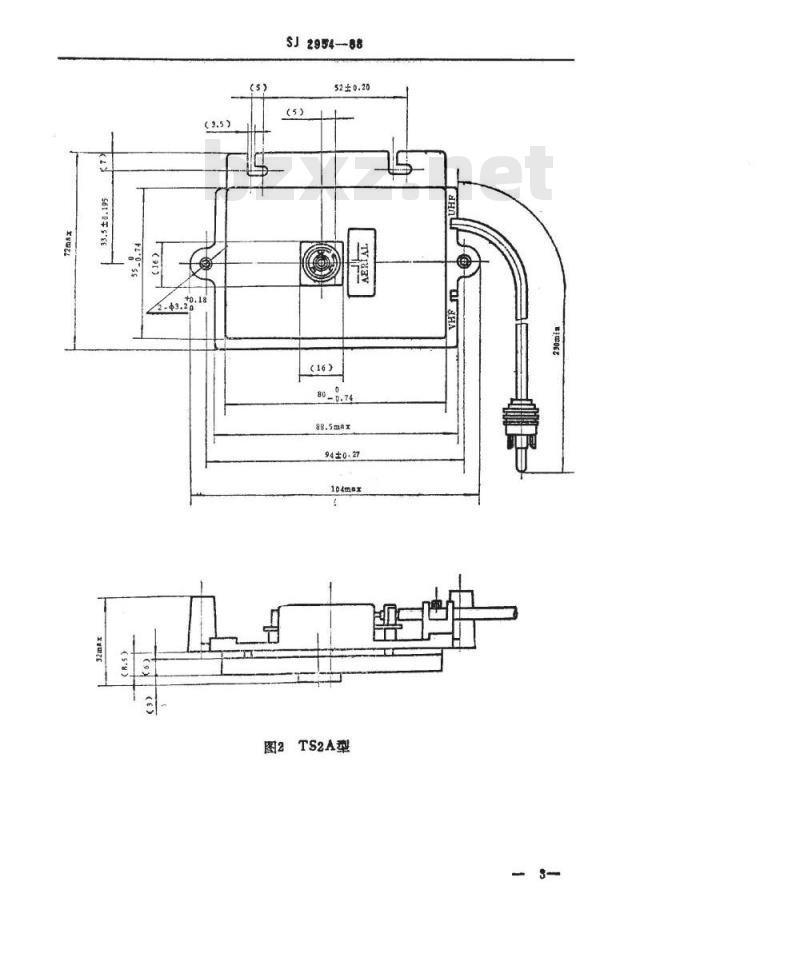

图2TS2A型
561.0F556
（91)
SJ2954—88
49,5±0.20
8R,5maz
.94±0.27
161m83

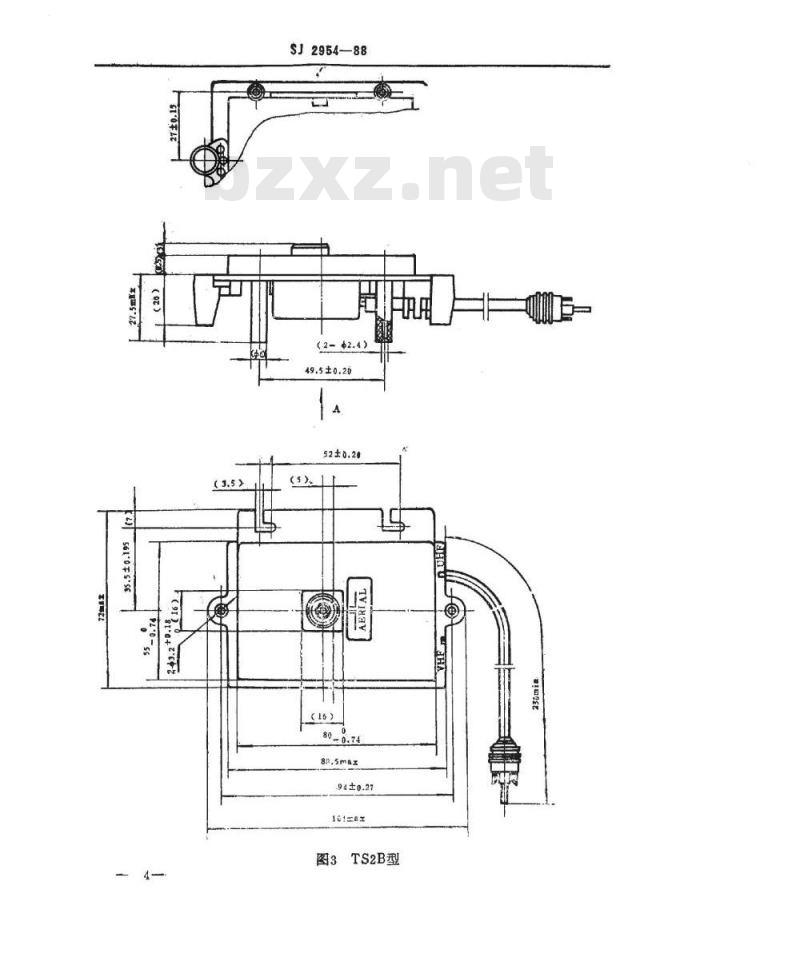

图3TS2B型
SJ2954-88
SJ2954-88
920-008
X8ms88
SJ2954—88
图6TS2E型
SJ2954-—88bZxz.net
凯孔4.5深1.2
330min
图7TS3型
SJ2954-88
图8TS3A型
200F06
2-03.5*0.1
抗孔5×0
SJ2954—88
#6主，学
SJ2954-88
图10TS4B
28 ± 0. 12
42 ± 0. 13
SJ2954-88
图11TS4C型
