本规范适用于齿轮跳动检查仪及偏摆检查仪的校准。

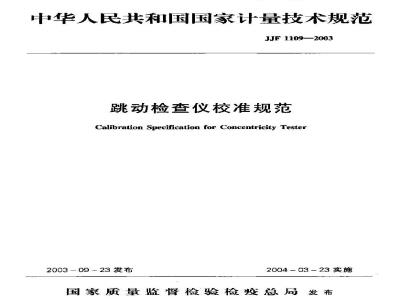

中华人民共和压玉家计量技术规范JJF1109—2003
跳动检查仪校准规范
Calibration Specification for Concentricity Tester2003-09-23发布
2004-03-23实施此内容来自标准下载网
国家质量监督检验检疫总局发布JJF 1109--2003
跳动检查仪校准规范
Calibration Specification forConcentricity Tester
JJF 1109—2003
代替 JJG 88—1983
本规范经国家质量监督检验检疫总局于2003年09月23日批准，并于2004年03月23日起施行。
归口单位：
主要起草单位：
参加起草单位：
全国几何量长度计量技术委员会北京市计量科学研究所
中国计量科学研究院
本规范委托归口单位负责解释
本规范主要起草人：
崔振霄
参加起草人：
JJF 11092003
（北京市计量科学研究所）
（北京市计量科学研究所）
(中国计量科学研究院）
（中国计让量科学研究院）
引用文献
计量特性
指示表
JJF 1109—2003
两顶尖中心连线对滑板纵向移动的平行度定位重复性
固定顶尖与活动顶尖中心连线对导轨的平行度示值误差
5校准条件
5.1坏境条件
标准器及其他主要设备
6校准项目和校推方法
指示表的校准
两项尖中心连线对滑板纵向移动的平行度定位重复性
固定顶尖与活动顶尖中心连线对导轨的平行度示值误差
7校准结果表达
8复校时间间隔
附录A校推证书内贞格式
1范围
JJF 1109—2003
跳动检查仪校准规范
本规范适用扩齿轮跳动检查仪及偏摆检查仪的校准。2引用文献
下列文献所包含的系文，通过在本规范中的引1用而构成本规范的条文。本规范出版时，所示版本均为有效：所有标准、规范或舰程都会被修订，使用本规范的各方应探讨使用下列文献最新版本的可能性：JJF1001—1998通用计量术语及定义JJF1059—1999测量不确定度评定与表示GB/T 10095,2一2001渐开线圆柱齿轮-精度 第二部：径向综合偏差与径向跳动的定义和允许值
GB/T13924—1992渐开线圆柱齿轮精度检验规范GB/T15481一2000校准和检验实验室能力的通用要求JG34-1996指示表（白分表和千分表）检定规程JG39—1990机械式比较仪检定规程3概述
该类仪器主要用于测量圆柱齿轮、圆锥齿轮、蜗轮的齿圈径向跳动以及轴、盘等回转类零件的径向圆跳动，见图1，图2。图 1齿轮跳动检查仪
计量特性
JJF 1109-2003
图2偏摆检查仪
4.1指示表
仪器所使用的千分表和机械式比较仪等指示表应分别符合JJC34一1996和JJG39-1990检定规程的要求。
4.2两顶尖中心连线对滑板纵向移动的平行度齿轮跳动检查仪两顶尖中心连线对滑板纵向移动的平行度，在100mm长度上，垂直方向不大于0.010mm，水平方向不大了0.015mma4.3定位重复性
齿轮跳动检查仪的定位重复性不大于lm。4.4固定项尖与活动顶尖中心连线对导轨的平行度偏摆检查仪两顶尖中心连线对导轨的平行度不大于表1要求。表1
濮量长度
平行度（水平方向）
平行度（垂直方向）
对有特殊要求的仪器，按照仪器制造商提供或由用户根据需要确定的指标要求进行校准，
4.5示值误差
跳动检查仪（配备下分表）的示值误差不超山±5ml注：校准不作出合格与否的结论，上述要求仅供参考。5校准条件
5.1环境条件
温度要求：（20±5)，
5.2标准器及其他主要设备
标准指示表：分度值为1um
专用表架；
JJF 1109 2003
标准心轴：直线度个大于2um，芯轴外圆和对顶尖孔的圆跳动不人于2um；偏心轴：偏心量为（20～30）um，其测量值的扩展不确定度不人于1um（h=3)，轴外圆相对顶炎孔的圆跳动不大了1um，见图3，图3 偏心轴
允许使用其它符合上述要求的非圆轴。6校准项西和校准方法
校准前需确认无影响校准正确实施和校准结果的外观缺陷和机械故障。6.1指示表的校滩
按相应检定舰程进行。
6.2两项火中心连线对滑板织向移动的平行度在校准齿轮跳动检查仪时，用两根长度相差100rim的标准芯轴在滑板的3个不同位置进行校准。将标准芯轴顾在两顶尖问，利用磁力表架便标准指示表测量头与标谁芯轴上表面垂直接触，或与标谁志轴侧表面水乎接触，纵向移动滑板，指示表示值变化的最大差值应符合4.2的要求：
6.3定位重复性
在校雅齿轮跳动检查仪时，将标准芯辑顶在两顶尖间，标准指示表的测义对准标准芯轴同一位置，反复按动测量于柄，逆行不少于10次的测量，指示表示俏变化的最差值应符合4.3要求。
6.4固定项与活动顶发中心连绒对导轨的平行度在偏摆检查仪两项尖之间安装与量程相应长度的标准芯轴，使标准指示表测量头在垂直面内与标准芯轴上表面垂直接触，或在水平面内标准芯轴侧表面水平接触，移动表架座，记下指示表在全程范围的示值最大变化量，两次测量读数的平均值应符合4.4的要求：
对于测量范围较人的偏摆检否仪，也前采川分段检测的力法，在仪器的两端与中间3个位置逃行，结果也应符合4.4中相施长度的要求。6.5小值误差
6.5.1校谁齿轮跳动检查仪的，将遍心轴顶在两顶渠问间，调整测量头使之与母线垂直接触，转动偏心轴1周，记下指示表的最大变化母：进行3次测量，3次测量的平哟值3
JIF 1109-2003
与该偏心轮实际偏心量进行比较，其差值应符会4.5的要求，示值误差的校准允许川4级以上标准齿轮进行。6.5.2校准偏摆检查仪时，将偏心轴顶项在两顶尖间，调整指示表使测杆与偏心轴的侧表面（水平）母线垂直接触，找到最大点后，转动偏心轴1周，记下指示表的最大变化量，进行3次测量，3次测量的平均值与该偏心轴实际偏心量进行比较，其差值应符合4.5的要求
校准结果表达
校准结果应在校准证书或校准报告上反映，校准证书牟少应包括以下信息：1）标题：校准证书：
2）实验室名称和地址，进行校的地点（如果与实验室的地址不向)：3）校准证书的唯一性标识（如系列号）和每·页上的标识，以确保能够识别该贞足属于校准证书结束的清晰标识：4）客户的名称和地址；
5）使用本规范作为校准依据的说明；6）校准物品的捕述、状态和明确标识；7）校日期；
g）校谁结果，带有测量单位;
9）校准人、校核人、批准人的签字：10）坏境条件；
11）测量不确定度和（或）校准结果符合本规范推荐的说明；12）测量可溯源的证据。
复校时间间隔
复校时间间隔建议为1年。
附录 A
校准证书编号：
校准依据文件：
校雅标准名称：
校雅有效期：
JJF 1109...2003
校准证书内页格式
温度：
湿度：
校准项目
指示表
两项尖中心连线对滑板纵向移动的平行度定做重复性
固定项尖与活动项犬中心连线对于轨的平行度示值误差
示值误差的测量不确定度为：
重要声明：
校准结果
本结果仅对所校准的仪器有效，木经校准单位的书面批准，不得部分复制证书：
