国家建筑材料工业局部标准
玻璃球均匀性试验方法—
一油浸投影法
1适用范围
本方法适用于检验玻璃球化学均匀性。2原理
JC338—83
玻璃球均匀性是指玻璃内皇现的化学成分的均匀程度。在与基玻璃相同折射率的浸油中，玻璃球内化学成分的差异起了折射率的不同。当光线通过球后映在屏幕上，呈现出不同方向的聚集和发散，也就是亮暗的条纹。在点光源照射下，随着盛球的浸油盘逐渐离开屏幕，由于折射光线的发散，条纹逐渐模糊，直至消失，此时浸油盘与屏幕之间的距离就是玻璃球条纹消失距离，用它表征玻璃球的均匀程度。
3取样
3.1供试验的样品，必须是外观检查合格的玻璃球。3.2在一批玻璃球中随机选取6粒样品。4没油及设备
4.1漫油及配制
4.1.1浸油的折射率与被测试的玻璃球折射率相同。4.1.2浸油由1-溴代萘（化学纯）和液体石蜡（化学纯）两种液体配制而成。4.1.3配制的浸油折射率由下列公式计算：N,.VI+N..V
V-Vi+V,
式中；N-—浸油的折射率，
N,——1-溴代蔡的折射率，
N2—液体石蜡的折射率，
V—所露浸油的体积，
V,—1-溴代蔡的体积，
V,—液体石蜡的体积。
4.2试验设备wwW.bzxz.Net
试验装置如图所示：
国家建筑材料工业局1983-03-28发布(1)
（2）
1984-07-01实施
水面61
JC338--83

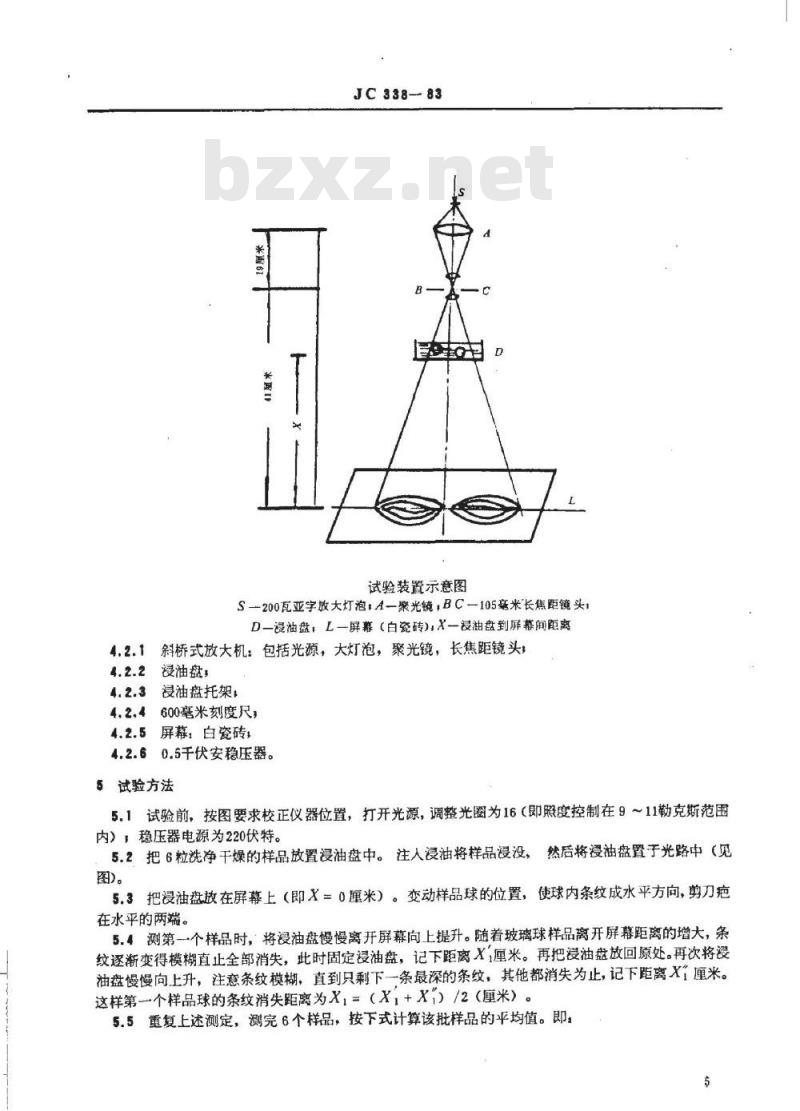

试验装置示意图
S—200瓦亚字放大灯泡1A聚光镜，BC—105毫米长焦距镜头，D一浸油盘，L一屏幕（白瓷砖),X一浸油盘到屏幕间距离斜桥式放大机：包括光源，大灯泡，聚光镜，长焦距镜头，4.2.1
浸油盘，
浸油盘托架，
4.2.4600毫米刻度尺，
4.2.5屏幕：白瓷砖
4.2.60.5千伏安稳压器。
5试验方法
5.1试验前，按图要求校正仪器位置，打开光源，调整光圈为16（即照度控制在9～11勒克斯范围内），稳压器电源为220伏特。
5.2把6粒洗净干燥的样品放置浸油盘中。注人浸油将样品浸没，然后将浸油盘置于光路中（见图。
5.3把浸油盘放在屏幕上（即X=0厘米）。变动样品球的位置，使球内条纹成水平方向，剪刀疤在水平的两端。
5.4测第一个样品时，将浸油盘慢慢离开屏幕向上提升。随着玻璃球样品离开屏幕距离的增大，条纹逐渐变得模糊直止全部消失，此时固定浸油盘，记下距离X厘米。再把浸油盘放回原处。再次将浸油盘慢慢向上升，注意条纹模糊，直到只剩下一条最深的条纹，其他都消失为止，记下距离X厘米。这样第一个样品球的条纹消失距离为X，=（X，+X’）/2（厘米）5.5重复上述测定，测完6个样品，按下式计算该批样品的平均值。即：5
JC338-83
X-X,+X,+.
式中：文一该批样品的条纹消失距离平均值，厘米；X、X.X——每个样品的条纹消失距离测定值，厘米。玻璃球均匀性测定表：
样品序号
测盘精度为1厘米。
附加说明：
批样均匀
度平均值
（厘米）
本标准由南京玻璃纤维研究设计院提出，南京玻璃纤维研究设计院归口。本标准由南京玻璃纤维研究设计院负责起草。本标准主要起草人顾云龙、袁祖辉。本标准委托南京玻璃纤维研究设计院负责解释。(3)
批样均匀
度极差
（匯米）
