MT 140-1986采煤机滚筒基本参数及连接方式

中华人民共和国煤炭工业部部标准采煤机滚筒基本参数及连接方式本标准适用于滚筒式采煤机。
1滚筒连接方式
1.1锥轴连接（见图1）
主要适用于薄煤层采煤机。
1.2方轴连接（见图2）
主要适用于中厚煤层采煤机。
1.3锥盘连接（见图3）
主要适用于中厚煤层采煤机。
2滚筒基本参数
2.1锥轴连接筒基本参数，见表1，2.2方轴连接滚筒基本参数，见表2。2.3锥盘连接滚筒基本参数，见表3。3滚筒代号

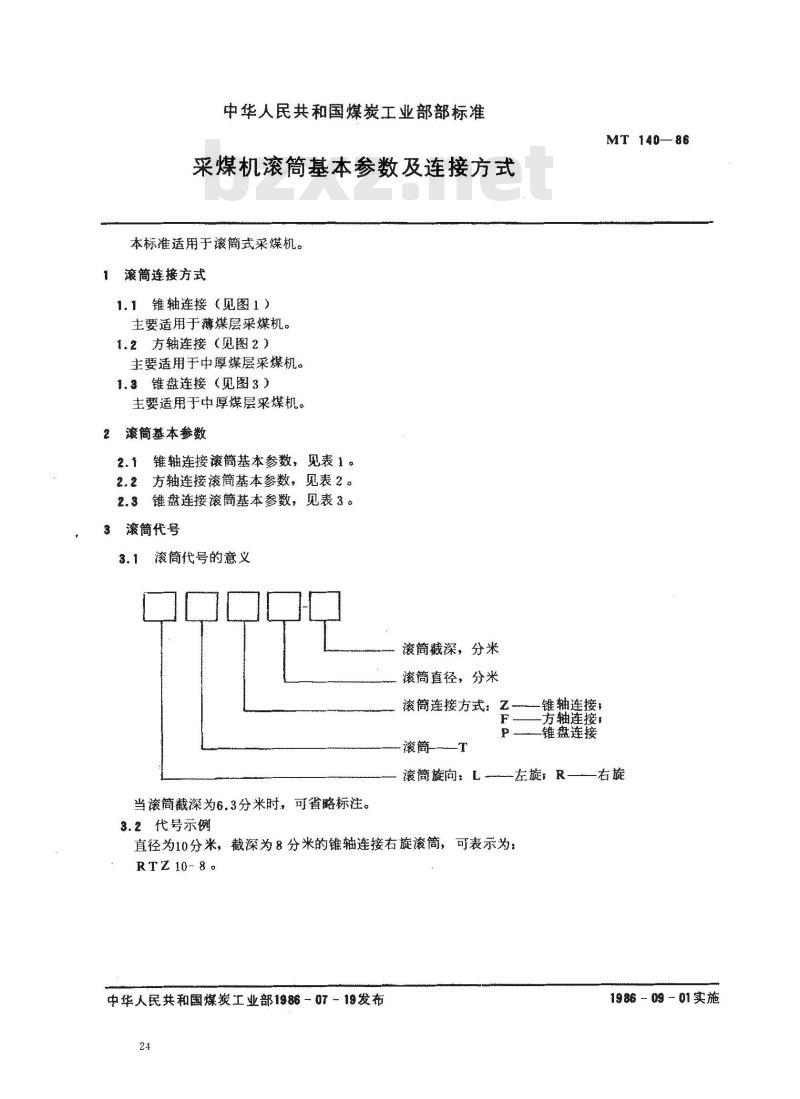

3.1滚筒代号的意义
滚筒截深，分米
，滚筒直径，分米
滚筒连接方式：Z锥轴连接
方轴连接
滚筒—T
-锥盘连接
MT 140—86
滚筒旋向：L左旋，R——右旋
当滚筒截深为6.3分米时，可省略标注。3.2代号示例
直径为10分米，截深为8分米的锥轴连接右旋滚筒，可表示为：RTZ 10- 8 a
中华人民共和国煤炭工业部1986-0719发布24
1986 ~09 ~ 01实施
MT140—80
锥度1 10
见GB 1095-79

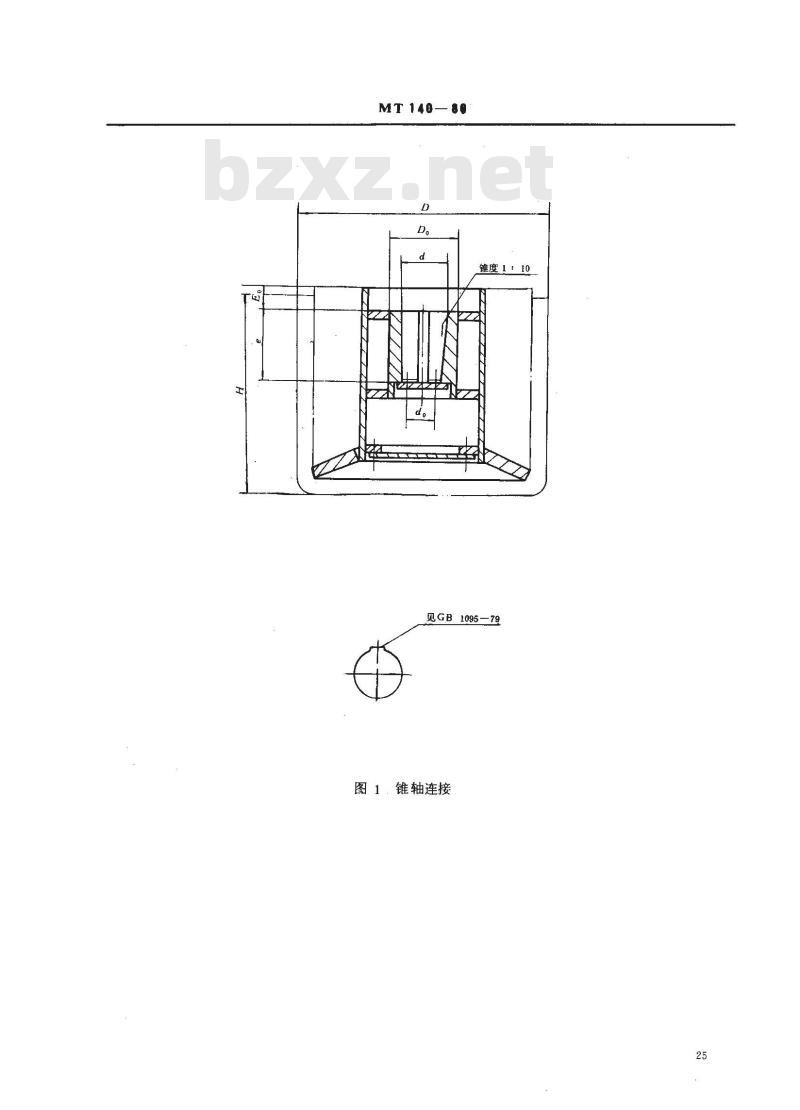

图1：锥轴连接
采煤机单
电机功率
P，千瓦
滚筒直径
850）
（950）
滚筒截深
(1000)
（500）
(1000)
（500）
（1000)
MT140-86

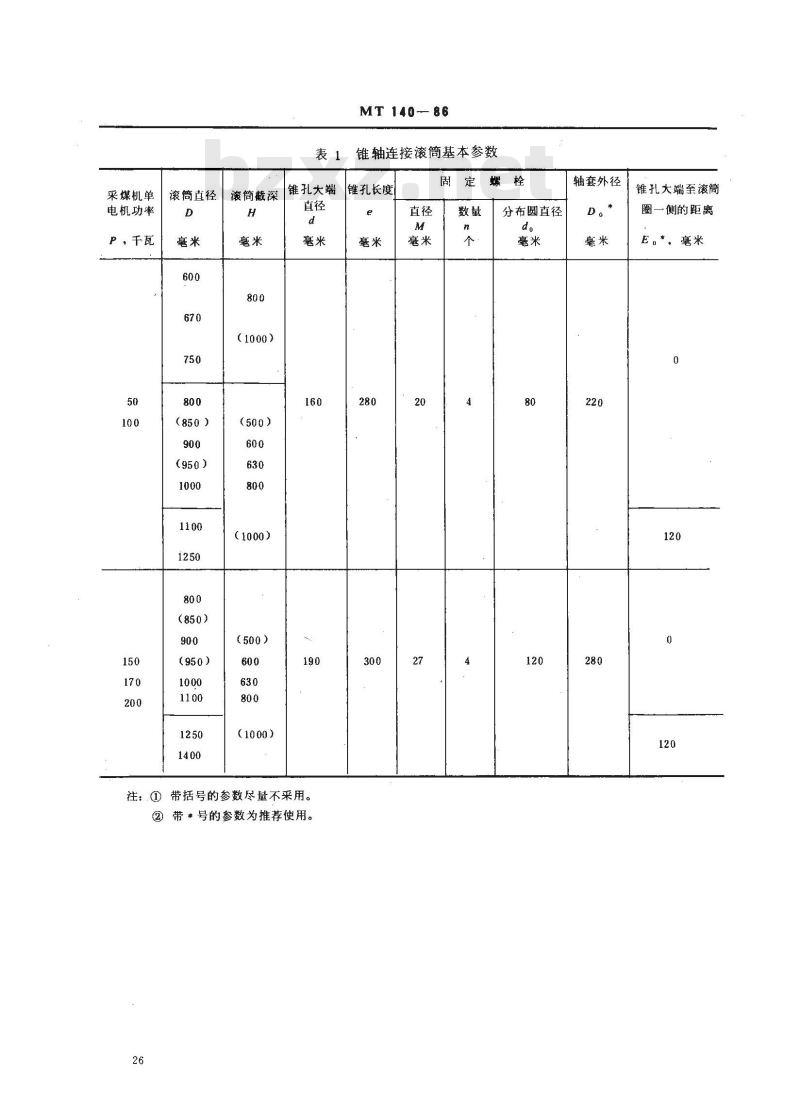

锥轴连接滚筒基本参数
锥孔大端
注：①带括号的参数尽量不采用。②带＊号的参数为推荐使用。
锥孔长度
固定螺栓
分布圆直径
轴套外径
锥孔大端至滚筒
圈一侧的距离
E。*、毫米
MT 140-86

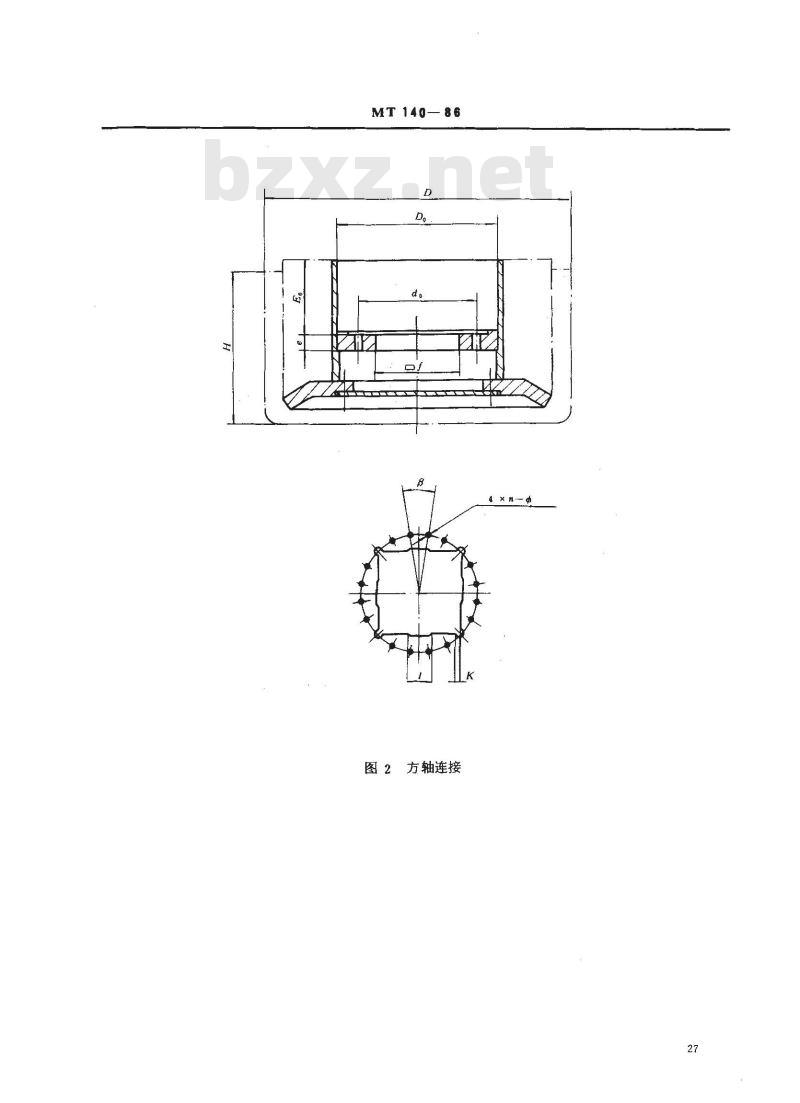

图2方轴连接
采煤机
单电机
功率P
滚筒直径
滚筒截深
（850）
（500）
（1000）
（500）
(1000)
（500）
(1000)
（500）
(1000)
注：①带括号的参数尽量不采用。②带*号的参数为推荐使用。
MT140-86

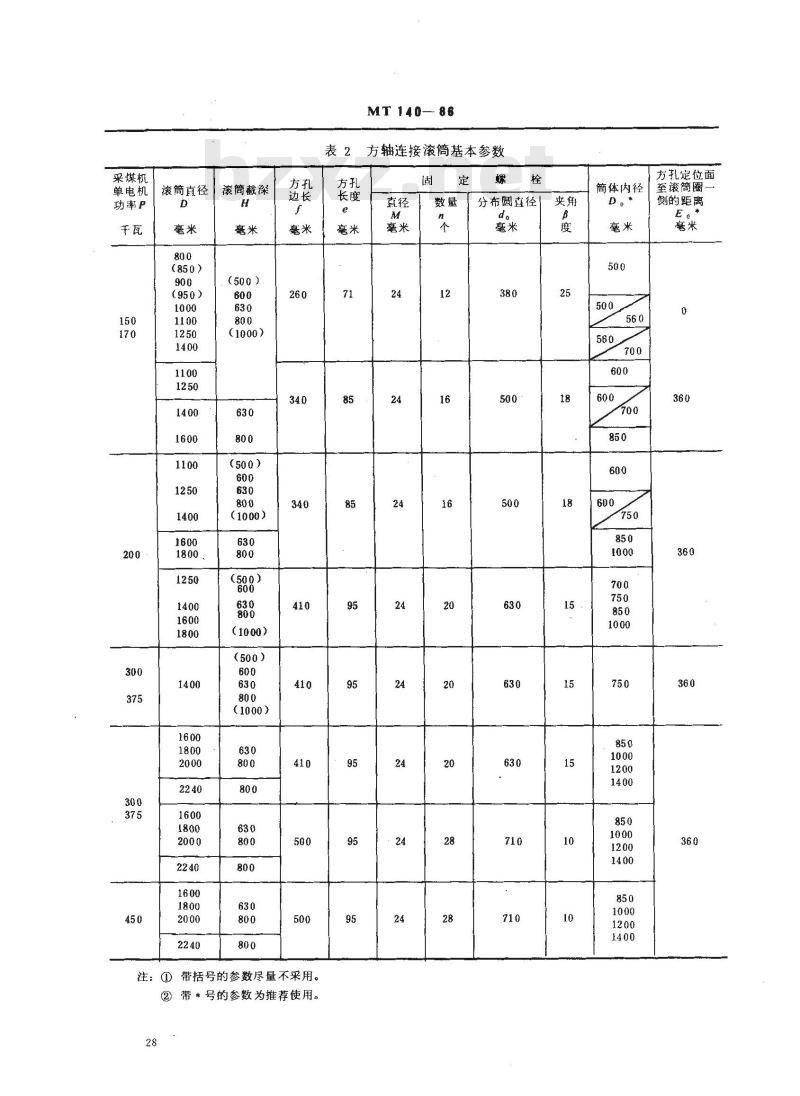

方轴连接滚筒基本参数
分布圆直径
筒体内径
方孔定位面
至滚筒圈
侧的距离
MT14086
图3锥盘连接
菜煤机单
电机功率
，千瓦
滚筒直径
MT 140—86
锥盘连接滚筒基本参数
滚筒截深」锥孔小端
(500）
(1000)
（500）
(1000)
（500）
(1000)
注：①带括号的参数尽量不采用。②带★号的参数为推荐使用。
定螺栓
分布置径
筒体内径
锥孔大端至滚筒
侧的距离
附加说明：
本标准由煤炭工业部煤炭科学研究院上海研究所、煤炭工业部鸡西煤矿机械厂、吉林辽源矿务局平岗煤矿截齿广提出。
本标准由煤炭工业部煤炭科学研究院上海研究所归口。本标准由煤凝工业部煤炭科学研究院上海研究所负责起草。本标准主要起草人吴国柱。
本标准委托煤炭科学研究院上海研究所负责解释。30
