SJ 1159-1977
基本信息
标准号： SJ 1159-1977
中文名称：MF12型普通用负温度系数热敏电阻器
标准类别：电子行业标准(SJ)
标准状态：现行
发布日期：1977-10-01
实施日期：1977-10-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：212821
标准分类号
中标分类号：电子元器件与信息技术>>电子元件>>L13电阻器
关联标准
出版信息
出版社：中国电子工业出版社
页数：6页
标准价格：8.0 元
相关单位信息
发布部门：中华人民共和国第四机械工业部
标准简介
本标准适用于MF12型热敏电阻器，该产品主要用于各种交直流电路中作温度补偿用，也可用于温度测量和温度控制电路中。 SJ 1159-1977 MF12型普通用负温度系数热敏电阻器 SJ1159-1977 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

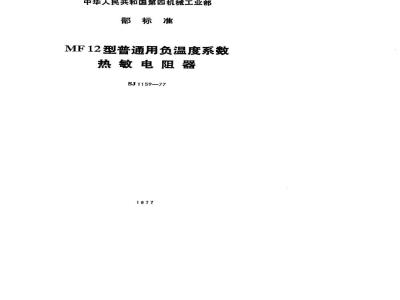

中华人民共和国第四机械工业部部标准
MF12型普通用负温度系数
热敏电阻器
SJ1159—77

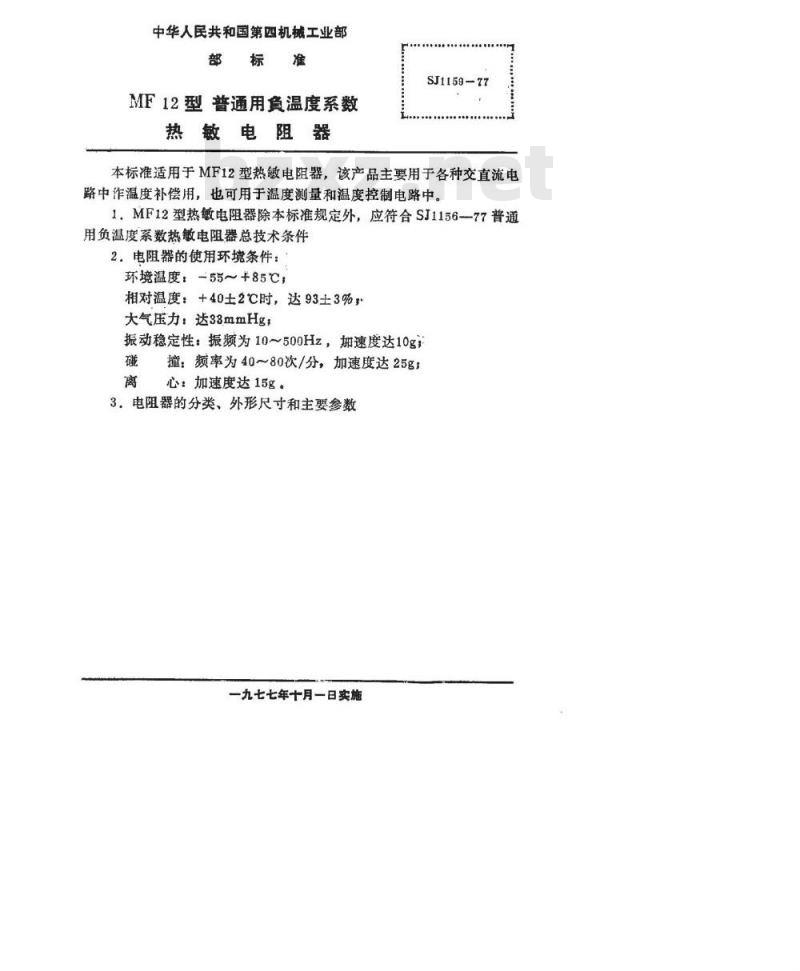

中华人民共和国第四机械工业部部
MF12型普通用负温度系数
热敏电
SJ1159-77
........
本标准适用于MF12型热敏电阻器，该产品主要用于各种交直流电路中作温度补偿用，也可用于温度测量和温度控制电路中。1MF12型热敏电阻器除本标准规定外，应符合SJ115677普通用负温度系数热敏电阻器总技术条件2.电阻器的使用环境条件：
环境温度：-55~+85℃，
相对温度：+40士2℃时，达93±3%，大气压力：达33mmHg；
振动稳定性：振频为10～500Hz，加速度达10g磁撞：频率为40～80次/分，加速度达25g；离心：加速度达15g·
3.电阻器的分类、外形尺寸和主要参数一九七七年十月一日实施
共5页第2页
SJ115977

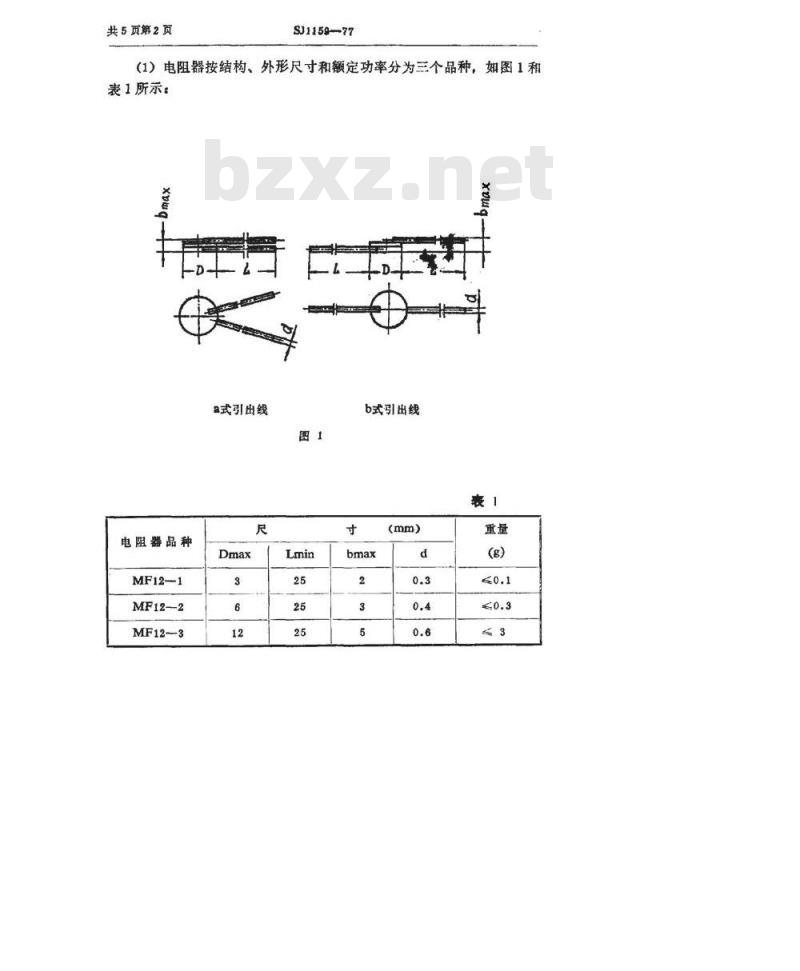

（1）电阻器按结构、外形尺寸和额定功率分为三个品种，如图1和表1所示：
电阻器品种
MF12—1
MF12--2
MF12-3
a式引出线
b式引出线
SJ1159-77

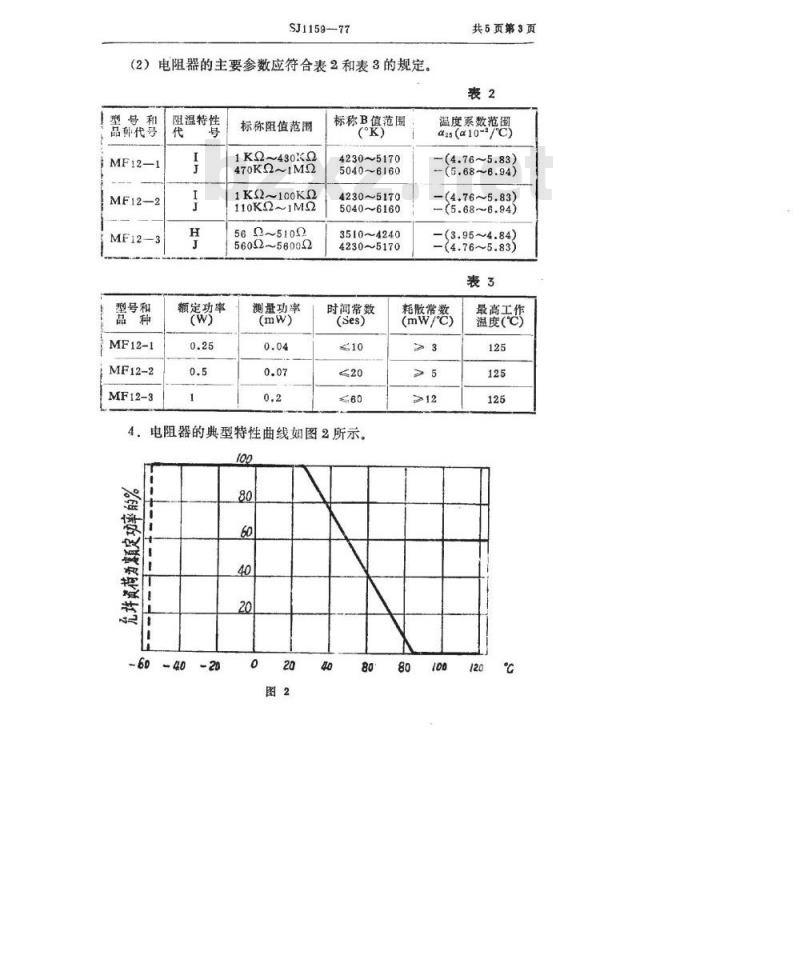

（2）电阻器的主要参数应符合表2和表3的规定。型号和
品种代号
MF12-1
MF12—2
MF12-3
型号和Www.bzxZ.net
MF12-1
MF12-2
MF12-3
阻温特性
额定功率
标称阻值范围
1KQ~430KQ
470KQ~1M2
1K2~100K
110KQ~1M2
560~5100
5602~56002
测量功率
标称B值范围
4230~5170
5040~6160
4230~5170
5040~6160
3510~4240
4230~5170
时间常数
电阻器的典型特性曲线如图2所示。1oo
共5页第3页
温度系数范围
dar(a10-c)
（4.76~5.83）
（5.68~6.94）
(4.76~5.83)
(5.68~6.94）
(3.95~4.84)
-(4.76~5.83)
耗散常数
(mW/℃）
最高工作
温度（℃）
共5页第4页
SJ1159-77

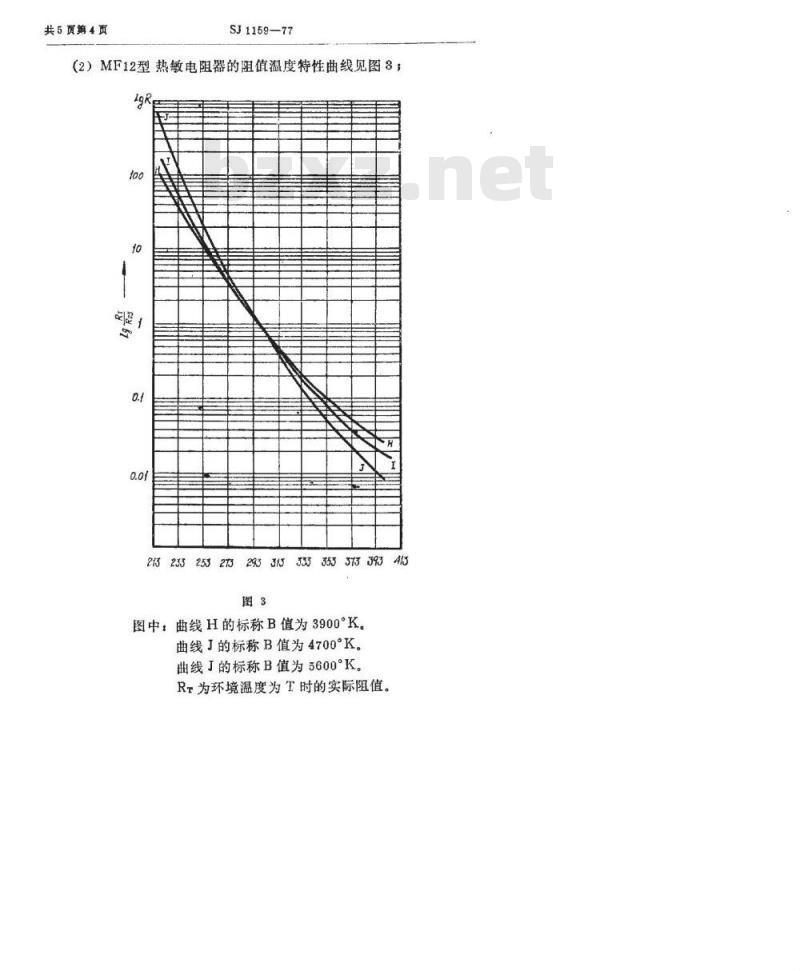

（2）MF12型热敏电阻器的阻值温度特性曲线见图8；IgR
213233253273293313333553733934153图3
图中：曲线H的标称B值为3900°K。曲线J的标称B值为4700°K。
曲线J的标称B值为5600°K。
RT为环境温度为T时的实际阻值。5.技术要求
SJ1159-77
共5页第5页
（1）电阻器的标称阻值范围应符合表2规定，阻值系列及其允许偏差应符合总技SJ1156—77第4条表2的规定。（2）电阻器的标称B值范围和25℃时电阻温度系数（α25）的范围应符合表2规定。
（3）电阻器的可焊性
电阻器用劲率为45W的烙铁作可焊性试验。其余总技SJ1156-7第15条规定。
（4）电阻器贮存期限应不少于10年，贮存期满前，电阻器的阻值变化AR
在允许偏差之外变化率不得超过：R
充许偏差为士5%的产品
允许偏差为土10%和土20%的产品其余技术指标应符合产品标准的规定。6验收规则
《±2%，
（1）按总技SJ1156一77第25～31条规定进行。（2）电阻器例行试验代表组按品种和表2规定的阻值范围划分。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
