SJ 1162-1977
基本信息
标准号： SJ 1162-1977
中文名称：MF15型普通用负温度系数热敏电阻器
标准类别：电子行业标准(SJ)
标准状态：现行
发布日期：1977-10-01
实施日期：1977-10-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：180533
标准分类号
中标分类号：电子元器件与信息技术>>电子元件>>L13电阻器
关联标准
出版信息
页数：4页
标准价格：8.0 元
相关单位信息
标准简介
本标准适用于MF15型热敏电阻器，该产品只要用于各种交直流电路作温度补偿，也可用在测温和控温电路中。 SJ 1162-1977 MF15型普通用负温度系数热敏电阻器 SJ1162-1977 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
中华人民共和国第四机械工业部部标准
MF15型普通用负温度系数
热敏电阻器
SJ1162—77
中华人民共和国第四机械工业部部标准
MF15型普通用温度系数
热敏电阻器
SJ1182-77
本标准适用于MF15型热敏电阻器，该产品主要用于各种交直流电路作温度补偿，也可用在测温和控温电路中。1.MF15型热敏电阻器除本标准规定外，应符合SJ1156--77普通用负温度系数热敏电阻器总技术条件。2.电阻器的使用环境条件：
环境温度：-55～+125℃，
相对温度：40±2℃，达93土3%：大气压力：达33mmHg，
碰撞：频率为40~80次/分，加速度达25g；振动稳定性：振率为10～500Hz，加速度达15g；离
心：加速度达15g。
3.电阻器的外形尺寸和主要参数：（1）电阻器的外形尺寸如图1所示。90
-25±3-

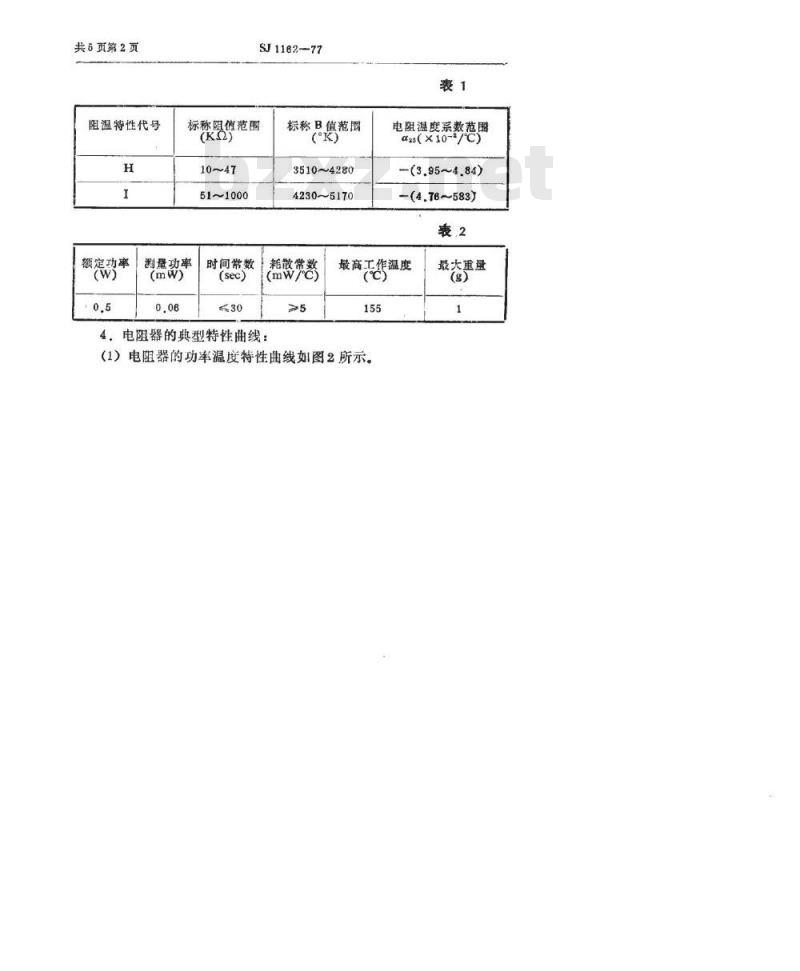

(2）电阻器的主要参数应符合表1和表2的规定。一九七七年十月一日实施
共6页第2页
阻温特性代号
额定功率
SJ1182-77
标称阻值范围
51~1000
测量功率
时间常数
标称B值范围
3510~4280
4230~5170
耗微常数
（mwr
电阻器的典型特性曲线：
电阻温度系数范圈
α2s(×10-/c)
—(3.95~4.84)
-(4.76~583)
最高工作温度

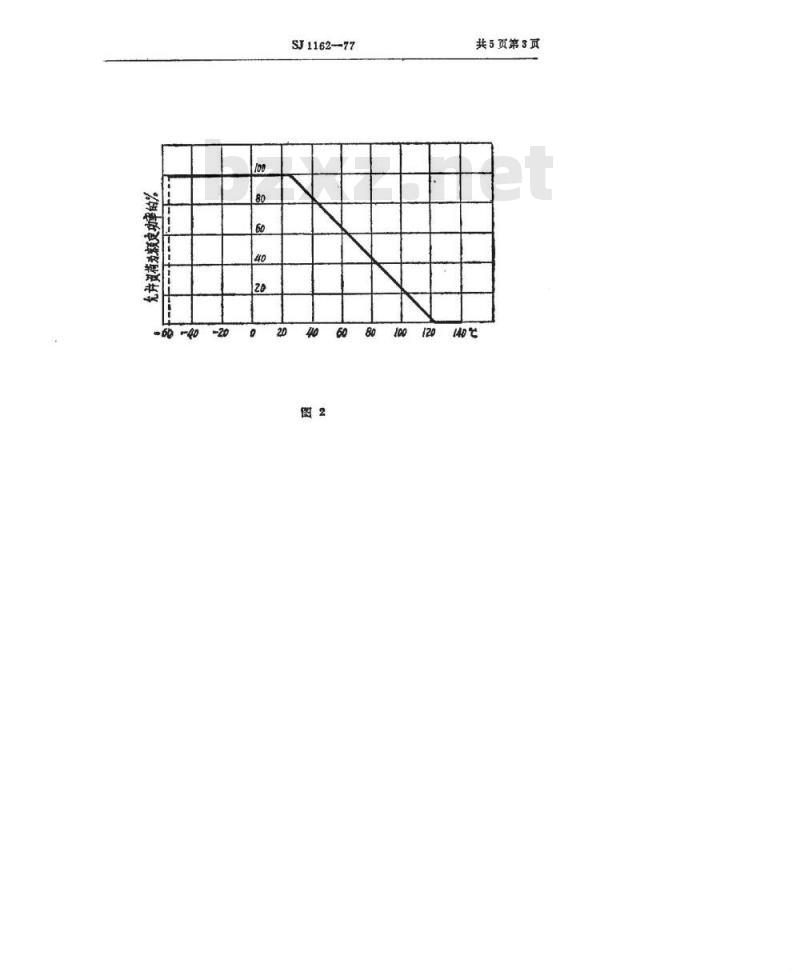

（1）电阻器的功率温度特性曲线如图2所示。最大重量免费标准bzxz.net
SJ1162-77
共5页第3页
140℃
共5页第4页
SJ1162-77

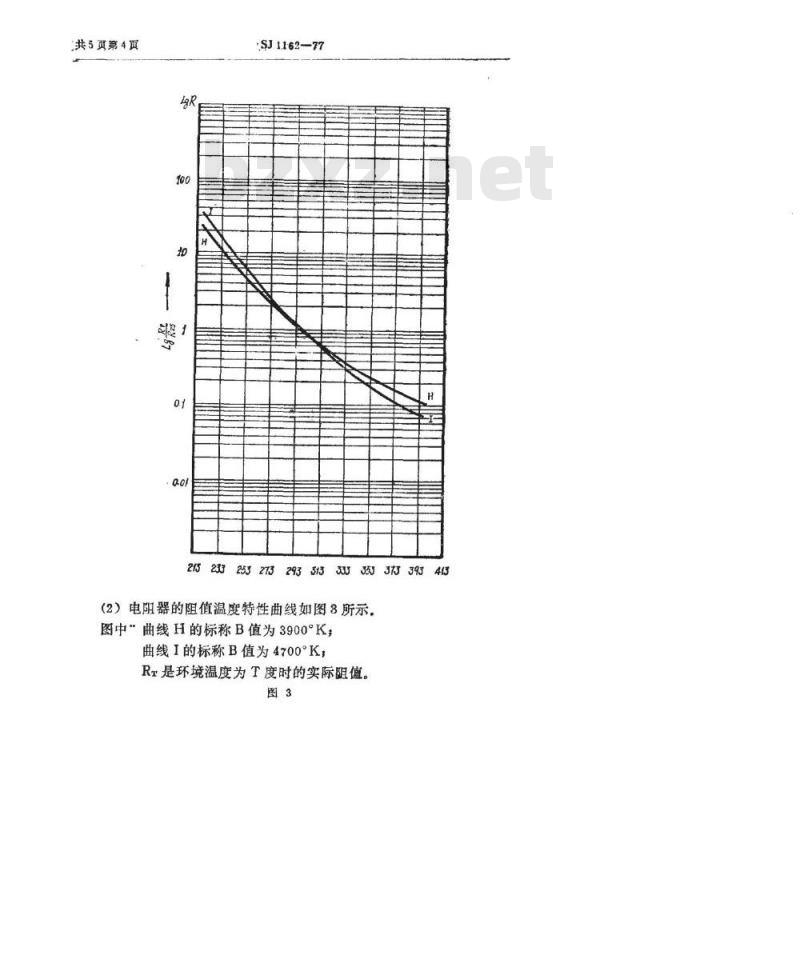

215233253273293313535373393413（2）电阻器的阻值温度特性曲线如图3所示。图中”曲线H的标称B值为3900°K，曲线I的标称B值为4700°K，
RT是环境温度为T度时的实际阻值。图3
5，技术要求
SJ1162-77
共5页第5页
（1）电阻器的标称阻值范围应符合表1规定。阻值系列及其允许偏差应符合总技SJ115677第4条表2规定(2）电阻器的标称B值范围和在25℃时的电阻温度系数范围应符合表1规定。
（3）电阻器的可焊性
电阻器用功率为45W的电洛铁作可焊性试验。其余按总技SJ1156了6第15条规定。
（4）电阻器的贮存期限应不少于10年。贮存期满前，电阻器的阻值值变化（△R/R）在允许偏差之外不得超过：允许偏差为土5%的产品△R/R≤土2%；允许偏差为士10%和士20%的产品6．验收规则：
AR/R≤5%
（1）电阻器例行试验代表组，按表1规定的阻值范围划分。（2）按总技SJ1156--77第25~31条规定进行。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
