SJ 1163-1977
基本信息
标准号： SJ 1163-1977
中文名称：MF16型普通用负温度系数热敏电阻器
标准类别：电子行业标准(SJ)
标准状态：现行
发布日期：1977-10-01
实施日期：1977-10-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：182565
标准分类号
中标分类号：电子元器件与信息技术>>电子元件>>L13电阻器
关联标准
出版信息
出版社：中国电子工业出版社
页数：4页
标准价格：8.0 元
相关单位信息
发布部门：中华人民共和国第四机械工业部
标准简介
本标准适用于MF16型普通负温度系数热敏电阻器，该电阻器是密封的，主要在各种交直流电路中作温度补偿用，也可用在测温和控温电路中。 SJ 1163-1977 MF16型普通用负温度系数热敏电阻器 SJ1163-1977 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

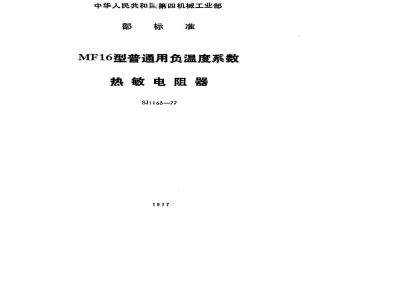

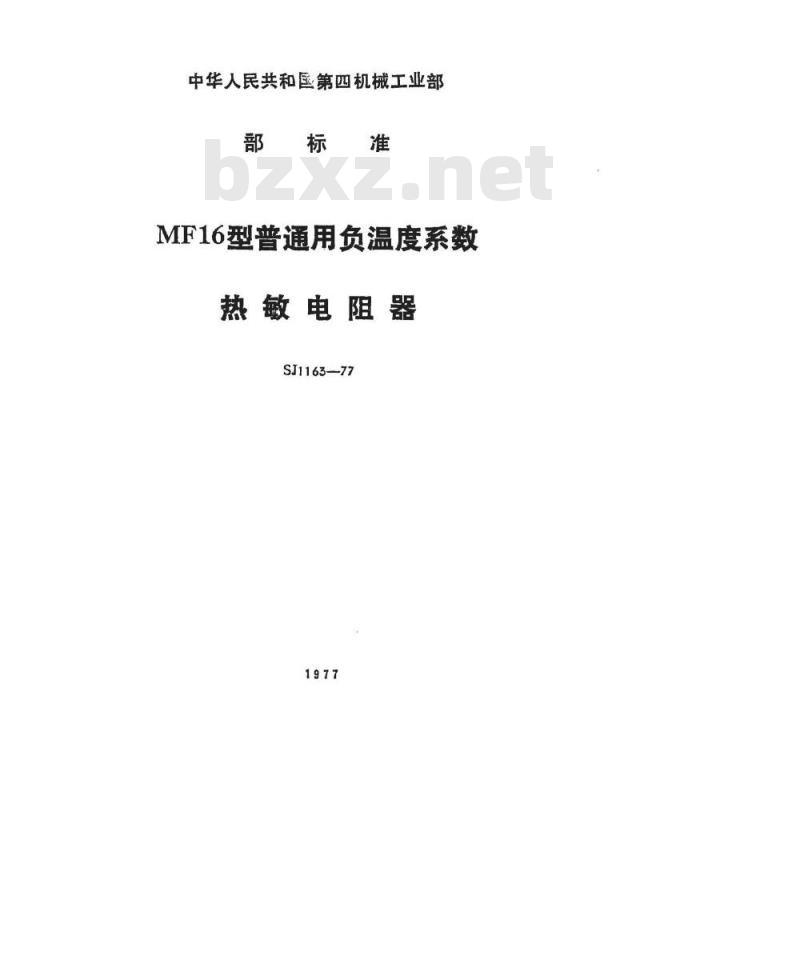

中华人民共和国第四机械工业部部标准
MF16型普通用负温度系数
热敏电阻器
SJ1163-77
中华人民共和国第四机械工业部部标准
MF16型普通用鱼温度
热敏电阻器
SJ1163-77
本标准适用于MF16型普通负温度系数热敏电阻器，该电阻器是密封的，主要在各种交直流电路中作温度补偿用，也可用在测温和控温电路中。
1.MF16型热敏电阻器除本标准规定外，应符合SJ1156-77《普通温度系数热敏电阻器总技术条件》的规定。2。电阻器的使用环境条件：
环境温度：-55~+125℃
相对湿度，+40士2℃，达98%
大气压力：达33mmHg1
振动稳定性：振频为10～500Hz，加速度达10g；冲击：冲频为40~80次/分，加速度达15g：心：加速度达15g，

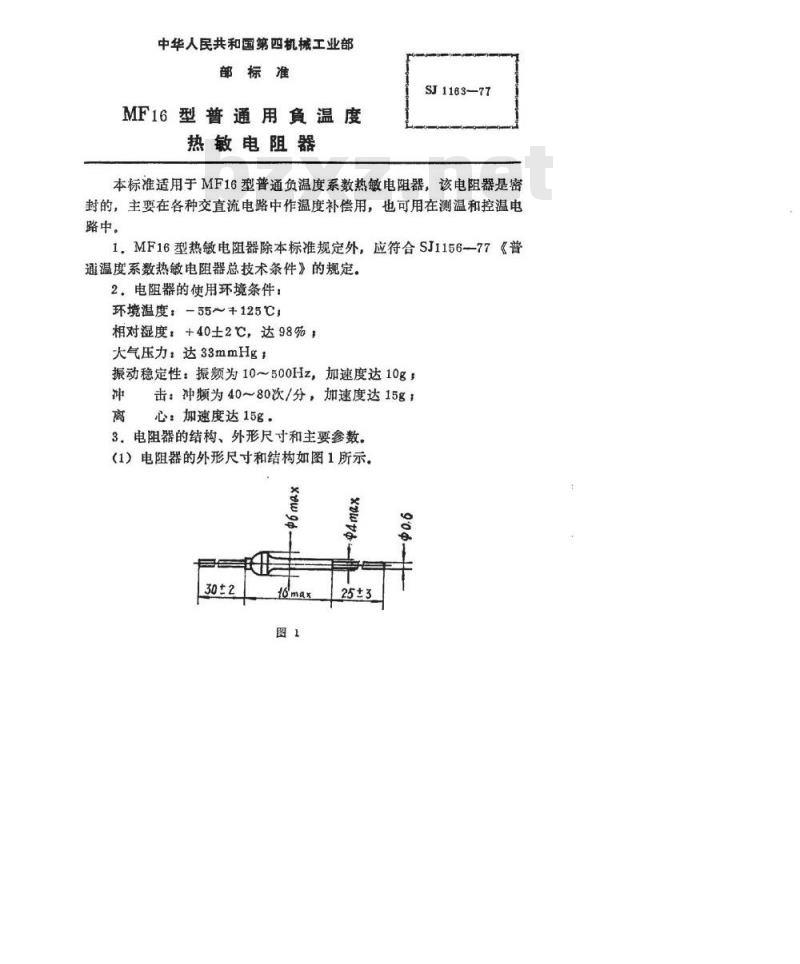

3，电阻器的结构、外形尺寸和主要参数。（1）电阻器的外形尺寸和结构如图1所示。xww9m
SJ116377

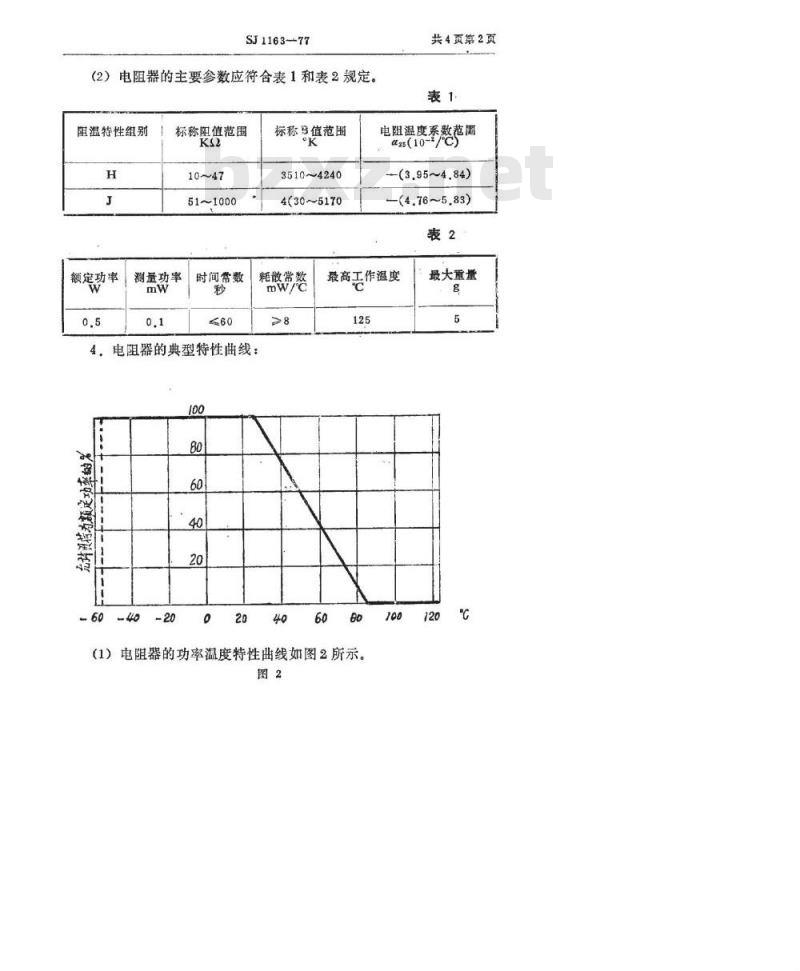

（2）电阻器的主要参数应符合表1和表2规定阻温特性组别
额定功率
标称阻值范围
51~1000
测量功率
时间常数
标称B值范围
3510~4240
4(30~5170
耗散常数Www.bzxZ.net
4，电阻器的典型特性曲线：
共4页第2页
电阻温度系数范围
s(10-c)
-(3.95~4,84)
—(4.76~5,83)
最高工作温度
（1）电阻器的功率温度特性曲线如图2所示。图2
最大重量
-SJ1163—77

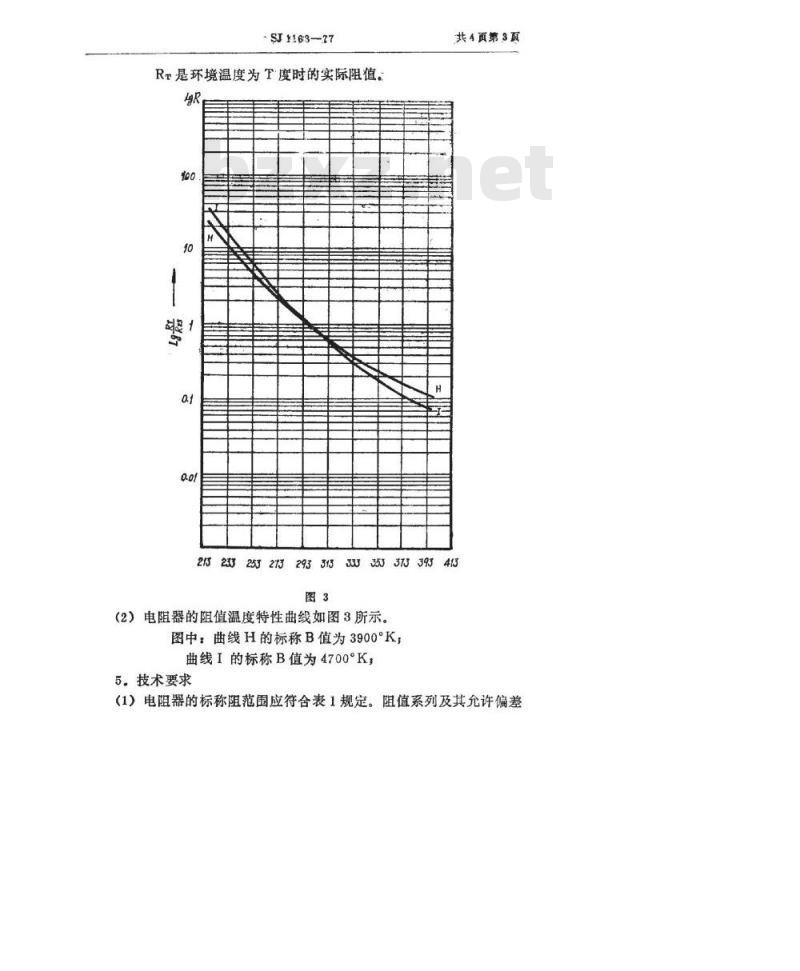

Rr是环境温度为T度时的实际阻值。LR
共4页第3瓦
213233253273293313353373393413图3
（2）电阻器的阻值温度特性曲线如图3所示。图中：曲线H的标称B值为3900°K；曲线I的标称B值为4700°K，
5.技术要求

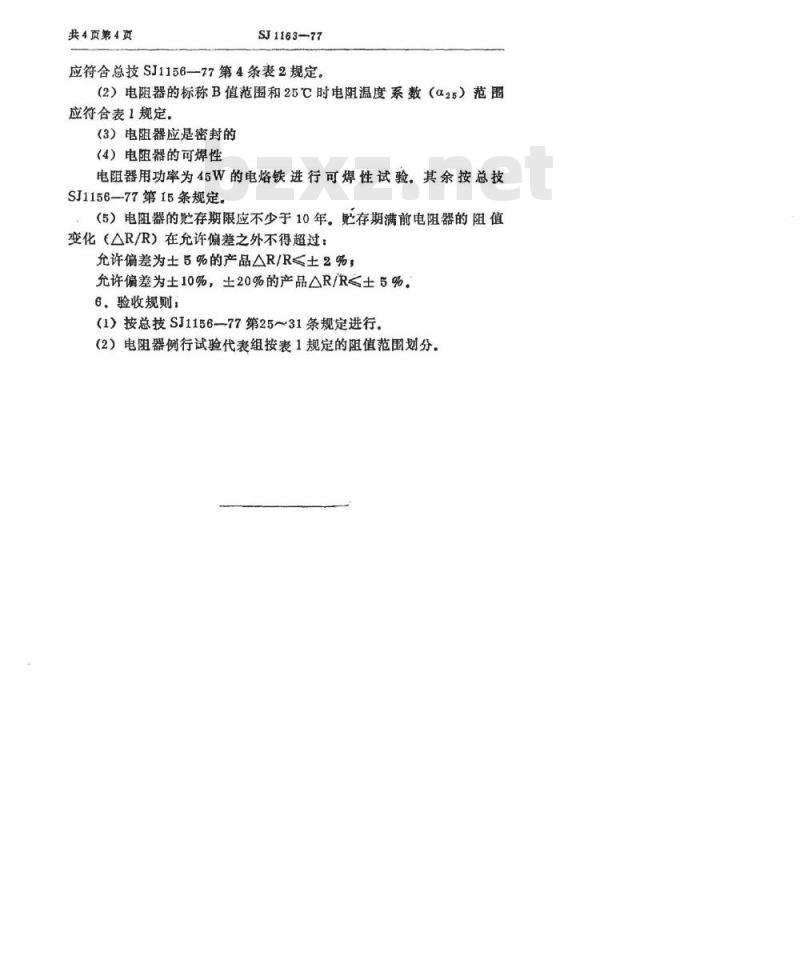

（1）电阻器的标称阻范围应符合表1规定。阻值系列及其允许偏差共4页第4页
SJ1163—77
应符合总技SJ1156—77第4条表2规定。（2）电阻器的标称B值范围和25℃时电阻温度系数（α25）范围应符合表1规定。
（3）电阻器应是密封的
（4）电阻器的可焊性
电阻器用功率为45W的电烙铁进行可焊性试验。其余按总技SJ1156--77第15条规定。
（5）电阻器的贮存期限应不少于10年。贮存期满前电阻器的阻值变化（△R/R）在允许偏差之外不得超过：允许偏差为士5%的产品△R/R≤土2%，允许偏差为土10%，±20%的产品△R/R<土5%。6验收规则：
（1）按总技SJ1156--77第25～31条规定进行。（2）电阻器例行试验代表组按表1规定的阻值范围划分，
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
