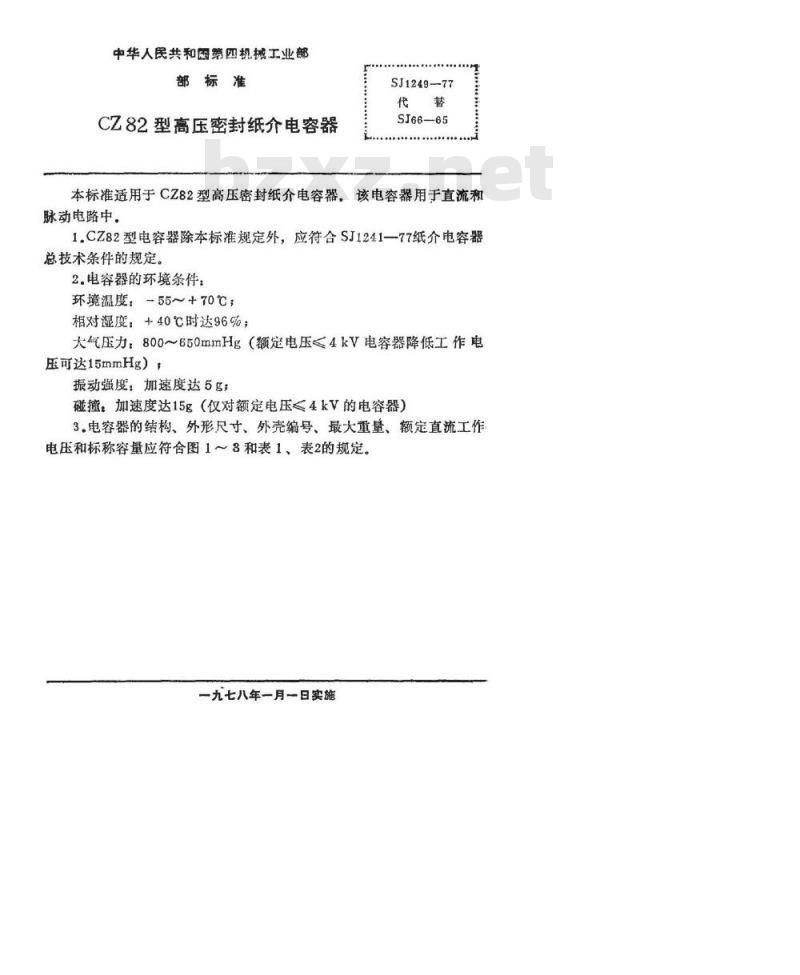

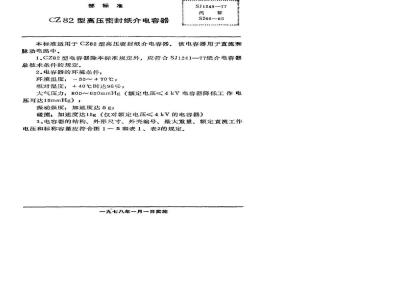

中华人民共和国第四机械工业部部标准
CZ82型高压密封纸介电容器
SJ1249-77
SJ66-65
+++o++++
本标准适用于CZ82型高压密封纸介电容器。该电容器用于直流和脉动电路中。
1.CZ82型电容器除本标准规定外，应符合SJ1241—77纸介电容器总技术条件的规定。
2.电容器的环境条件：
环境温度：-55～+70℃；
相对湿度：+40℃时达96%：
大气压力：800~650mmHg（额定电压<4kV电容器降低工作电压可达15mmHg）
振动强度：加速度达5g；

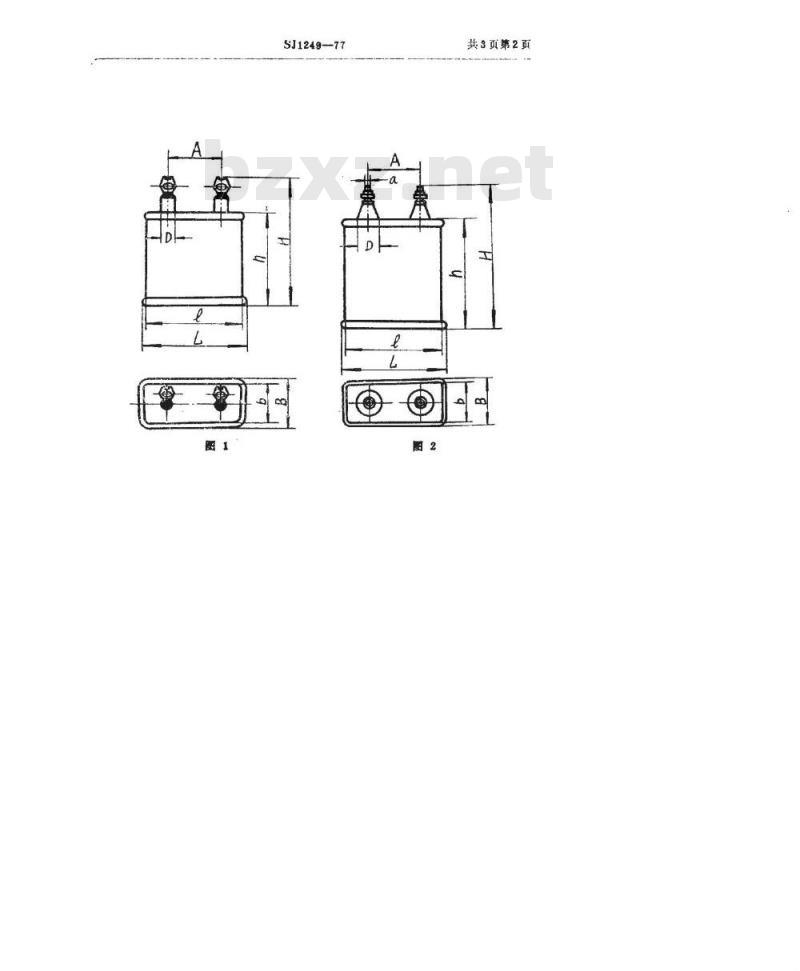

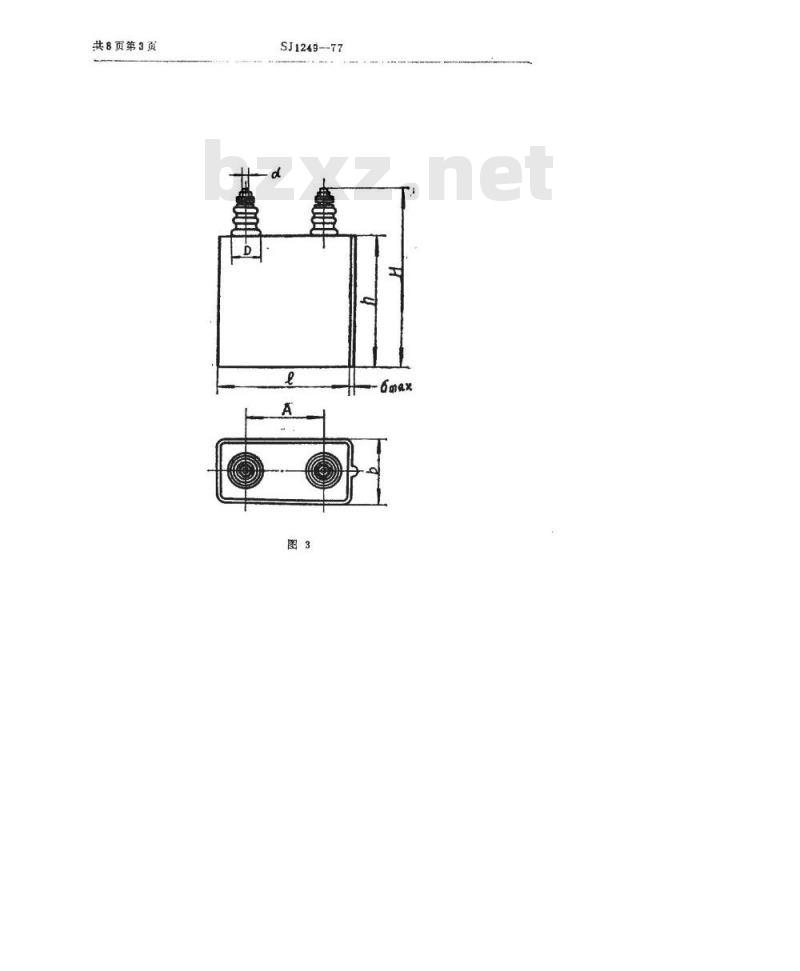

碰擅：加速度达15g（仅对额定电压<4kV的电容器）3.电容器的结构、外形尺寸、外壳编号、最大重量、额定直流工作电压和标称容量应符合图1～3和表1、表2的规定。一九七八年一月一日实施
SJ1249--77
共3页第2页
共8页第3页
SJ1249--77
不大于bZxz.net
SJ1249-77
充差不大于

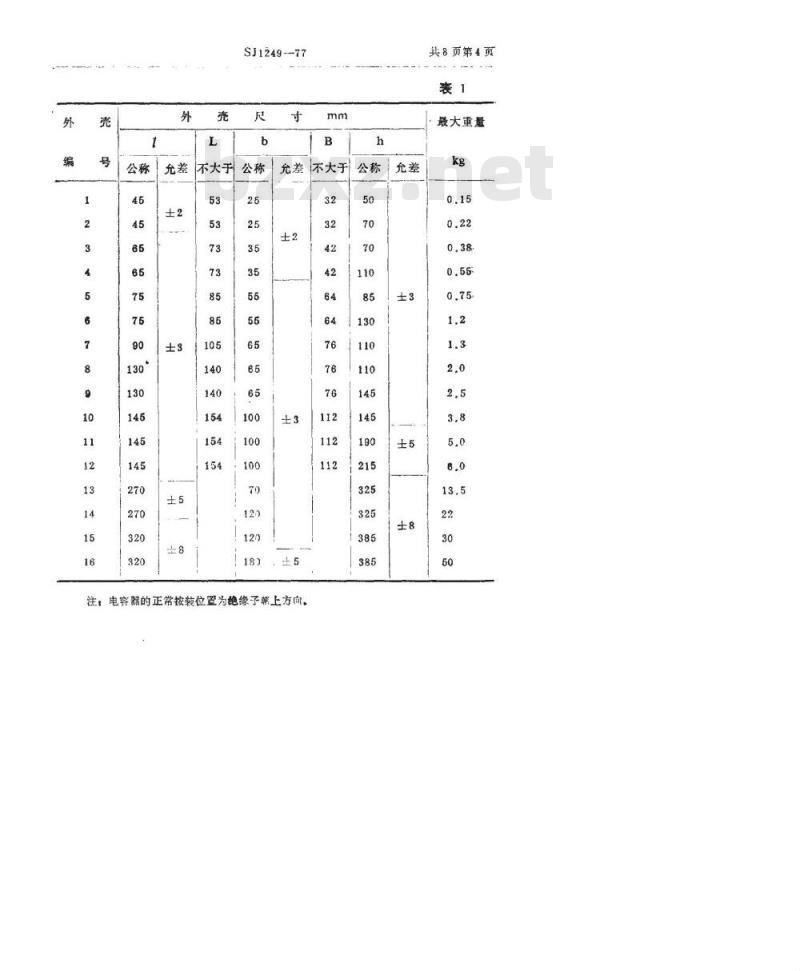

注：电容器的正常按装位置为绝缘子解上方向。32
共8页第4页
最大重量
共8页第5页
额定直流
工作电压
标称容量
SJ1249-77
不大于
不大于
额定直流
工作电压
标称容量
：允许采用M5媒栓，
SJ1249--77
不大于
不大于
共页第页

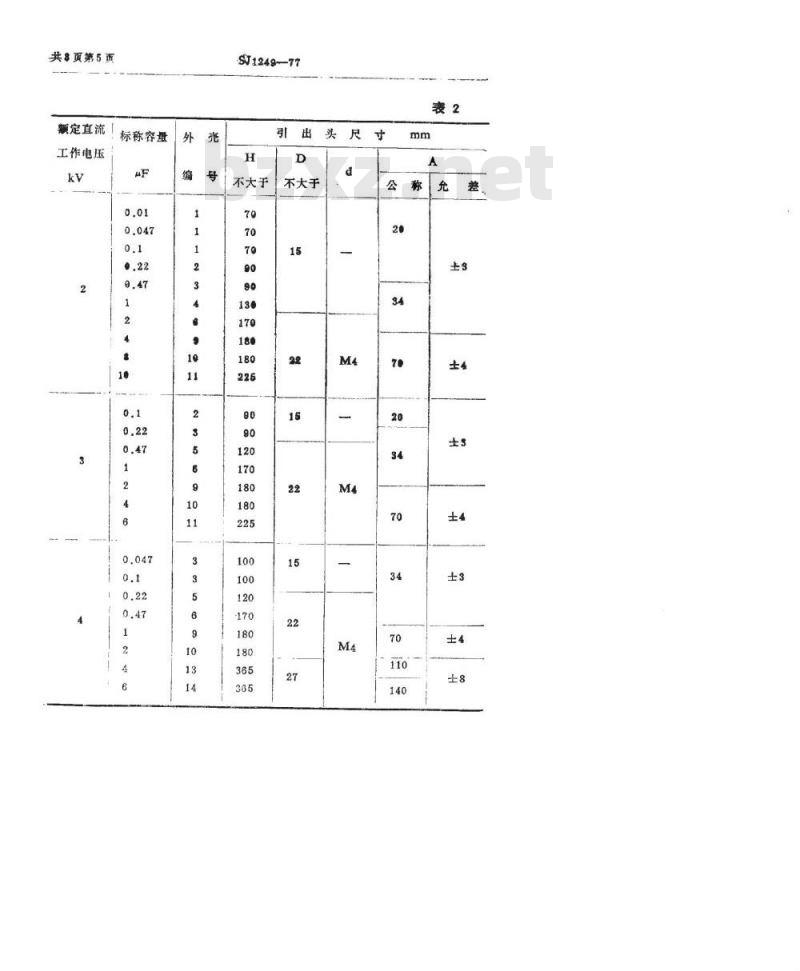

续表2
共8页第7页
4.技术要求
SJ1249—77
（1）额定直流工作电压<4kV的电容器可在低气压下工作，其工作电压应不超过表3的规定。
大气压力
额定直流工作电压
低气压下的工作电压
例行试验中。只作64mmHg的低气压试验，其试验电压为表8规定工作电压的1.1倍。
(2）振动和碰撞试验只作正常位置（绝缘子朝上）的一个方向。（3）电容器在正常大气条件下和经各种试验后的主要参数应符合表4的规定。
参数项
容量变化
不大于
正常大战
条件下
≤0.22μFj10000M0
损耗角正切值不大于
5.验收规则
15000M2
正极限
温度下
MO·AF
负极限温度
温度下冲击
5000MQ
1000MQ.μF
（1）CZ82型电容器交收试验的数量应符合表5的规定。56
提交批盘
100以下
101～200
201~400
401~1000
1001~3000
SJ1249-77
（2）例行试验代表组按表6划分，代表组端导
额定直流工作电压
标称容量范围
全部容量
全部容量
（3）例行试验抽样数量：抽样数量按外壳号划分如下：1～4号壳每试验组抽取6只，共抽取36只；512号壳每试验组抽取5只，共抽取30只；共8页第8页
13～16号壳每试验组抽取2只，共抽取8只（只作重复试验），注：13~16号壳电容器在例行试验中不做低气压和避撞试验。（4）允许次品数：例行试验后不允许出现次品。
