SJ 1381-1978实验二极管结构与工艺

中华人民共和国第四机械工业部部
实验二极管结构与工艺
SJ1381-78
中华人民共和国第四机械工业部部标
实验二极管结构与工艺
SJ1381-78

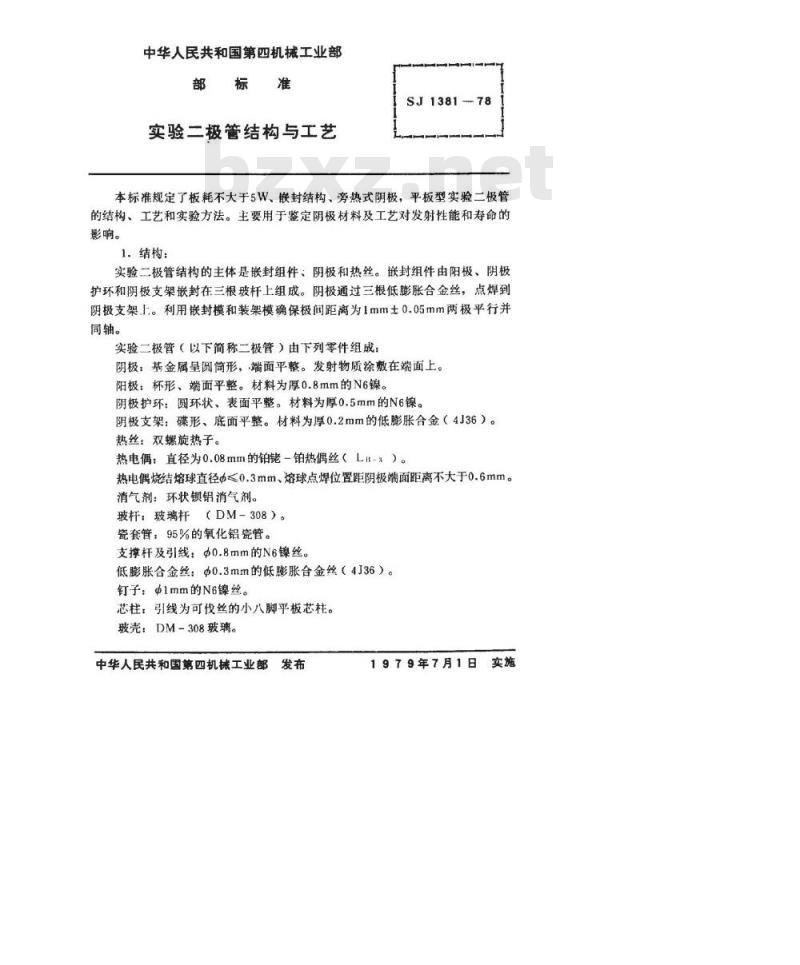

本标准规定了板耗不大于5W、嵌封结构、旁热式阴极，平板型实验二极管的结构、工艺和实验方法。主要用于鉴定阴极材料及工艺对发射性能和寿命的影响。
1.结构：
实验二极管结构的主体是嵌封组件、阴极和热丝。嵌封组件由阳极、阴极护环和阴极支架嵌封在三根玻杆上组成。阴极通过三根低膨胀合金丝，点焊到阴极支架上。利用嵌封模和装渠模确保极间距离为1mm土0.05mm两极平行并同轴。
实验二极管（以下简称二极管）由下列零件组成：阴极：基金属呈圆简形，端面平整。发射物质涂敷在端面上。阳极：杯形、端面平整。材料为厚0.8mm的N6镍。阴极护环：圆环状，表面平整。材料为厚0.5mm的N6镍。阴极支架：碟形、底面平整。材料为厚0.2mm的低膨胀合金（4J36）。热丝：双螺旋热子。
热电偶：直径为0.08mm的铂-铂热偶丝（Lt-3）。热电偶烧结熔球直径Φ<0.3mm、熔球点焊位置距阴极端面距离不大于0.6mm。消气剂：环状锁铝消气剂。
玻杆：玻璃杆（DM-308）。
瓷套管：95%的氧化铝瓷管。
支撑杆及引线：Φ0.8mm的N6镍丝。低膨胀合金丝：Φ0.3mm的低膨胀合金丝（4J36）。钉子：Φ1mm的N6镍丝。
芯柱：引线为可伐丝的小八脚平板芯柱。玻壳：DM-308玻璃。
中华人民共和国第四机械工业部发布
1979年7月1日实施
共36页第2页
SJ1381-78
管基：八脚管基GB787-74《电子管管基尺寸》中的J8-1C。二极管结构见图129
$40max

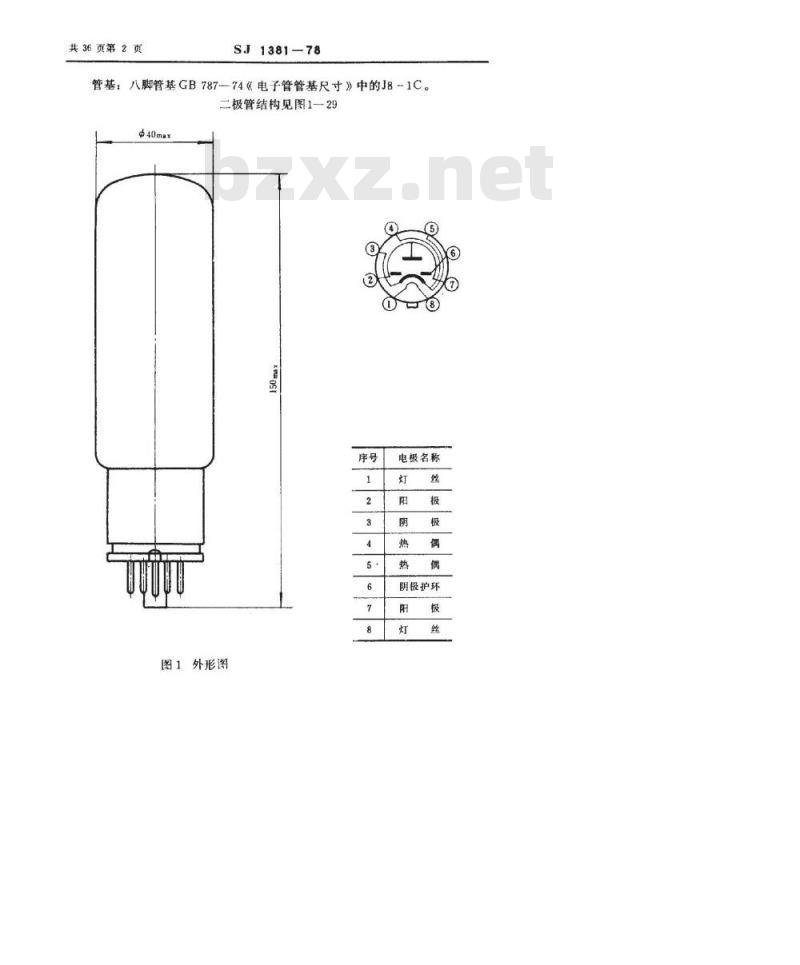

图1外形图
电极名称
阴极护环
SJ 1381-78

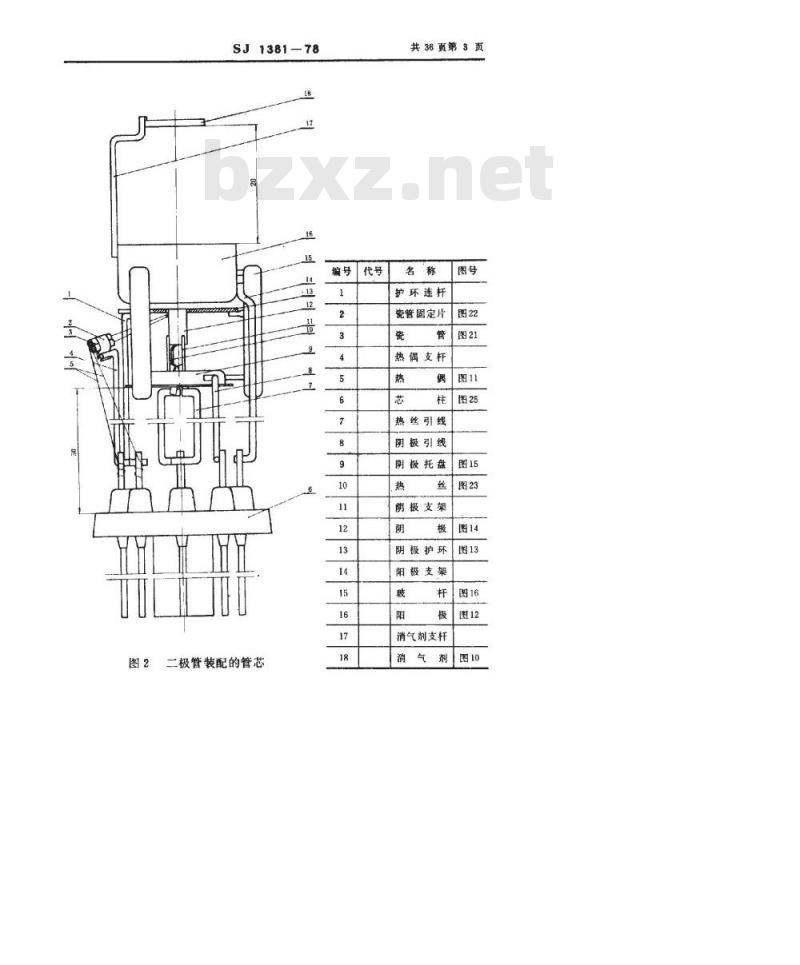

图2二极管装配的管芯
共36页第3页
护环连杆
瓷管固定片
热偶支杆
热丝引线
阴极引线
阴极托盘
阴极支架
阴极护环
阳极支架
消气剂支杆
共36页第4页
SJ1381-78

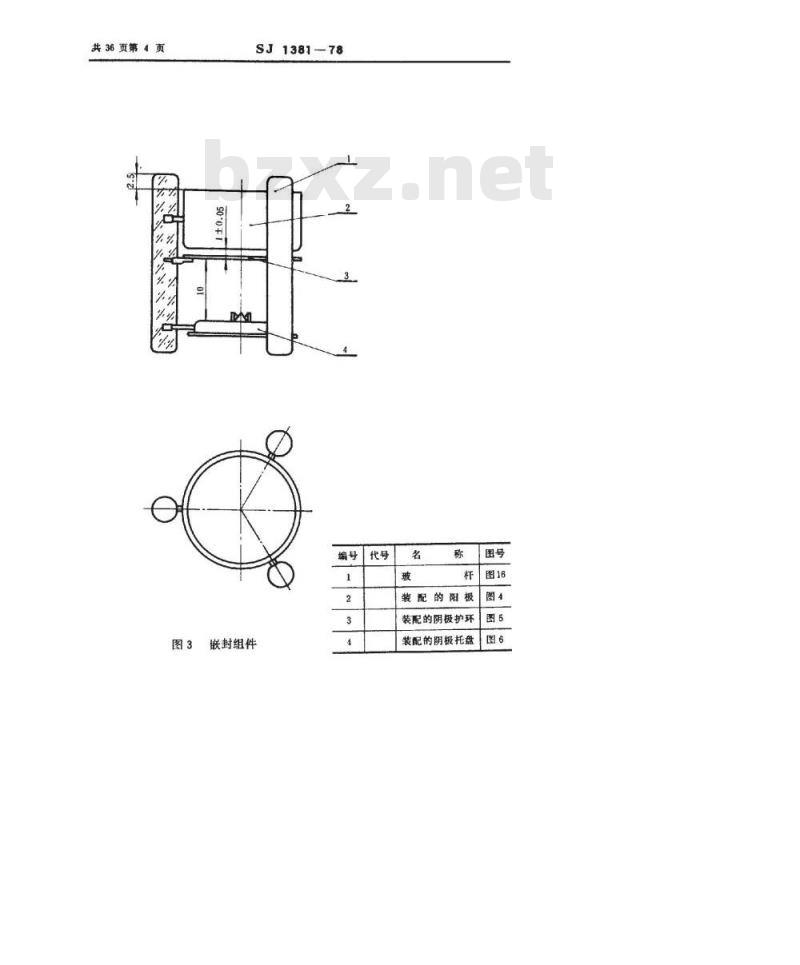

嵌封组件
装配的阳极
装配的阴极护环
装配的阴极托盘
120±30°
SJ1381-78
120°±30″
装配的阳极
共36页第5页
阳极钉子
共36页第6页
120°±30°
SJ1381-78
120°±30
图5装配的阴极护环
阴极护
阴极护环钉子
SJ1381-78
120°±30°
120°±30
装配的阴极托盘
共36页第7页
阴极托盘
阴极托盘钉子
共36页第8页
SJ1381-78
焊热偶的阴极
阴极简
SJ1381-78
涂敷的阴极
图10环状消气剂
共36页第9页
涂敷的热丝
1一消气剂圆环，2—BaAl,+Ni膏剂共36页第10页
SJ1381-78
球中0.3max
热偶（铂-铂佬LB-3
1一铂丝：2-铂能丝
图12阳极
材料：N6纯镍
YB759--70
SJ1381-78
阴极护环
材料：N6镍带（YB759-—70）
图14阴极
板材h=0.15
棒材h=0.5
共36页第11页
