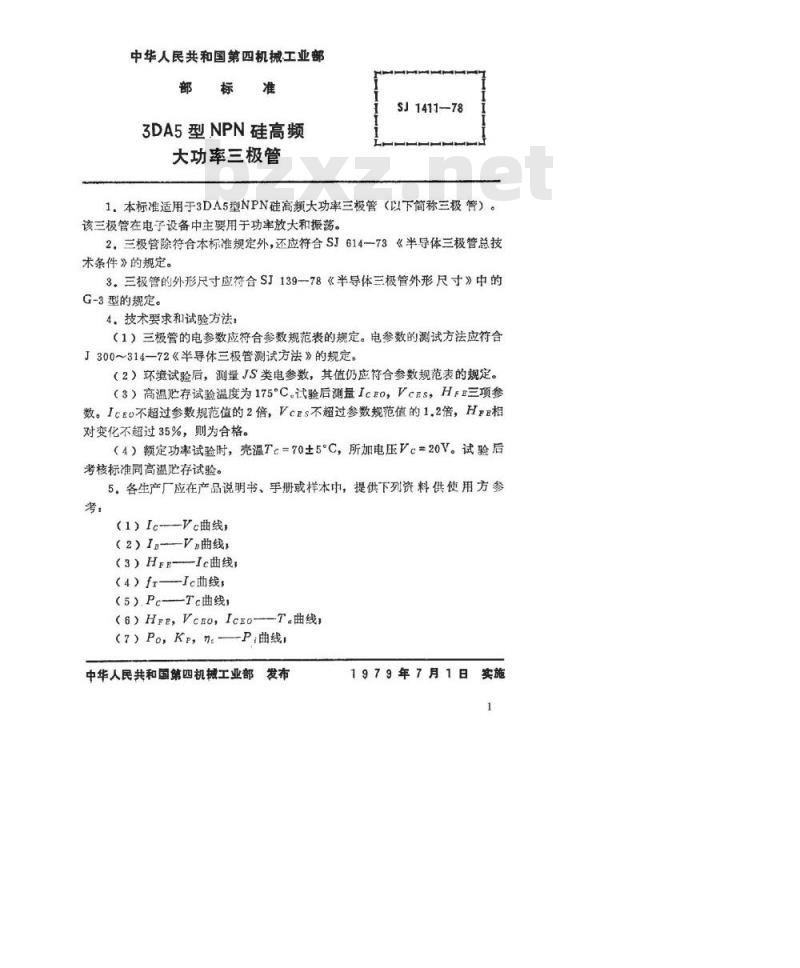

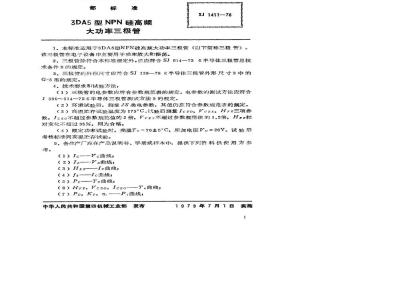

中华人民共和国第四机械工业部部
3DA5型NPN硅高频
大功率三极管
SJ1411-78
1.本标准适用于3DA5型NPN硅高频大功率三极管（以下筒称三极管）。该三极管在电子设备中主要用于功率放大和振荡。2，三极管除符合本标准规定外，还应符合SJ61473《半导体三极管总技术条件》的规定。
3三极管的外形尺寸应符合SJ13978《半导体三极管外形尺寸》中的G-3型的规定。
4技术要求和试验方法：
（1）三极管的电参数应符合参数规范表的规定。电参数的测试方法应符合J300～314—72《半导体三极管测试方法》的规定。（2）环境试验后，测量JS类电参数，其值仍应符合参数规范表的规定。（3）高温爬存试验温度为175C。试验后测量IcEO，VcES，HFE三项参数。IcEo不超过参数规范值的2倍，VcEs不超过参数规范值的1.2倍，H?e相对变化不超过35%，则为合格。
（4）额定功率试验时，壳温Tc=70±5°C，所加电压Vc=20V。试验后考核标准同高温贮存试验。
5.各生产厂应在产品说明书、手册或样本中，提供下列资料供使用方参考：
（1）Ic—Vc曲线：
（2）IgV曲线，下载标准就来标准下载网
（3）HFE-—Ic曲线：
（4）fr—-Ic曲线
（5）Pc—Tc曲线：
(6)HFE,VCEO,IcEO-
一T。曲线
(7）Po,Kp,neP,曲线
中华人民共和国第四机械工业部发布1979年7月1日实施

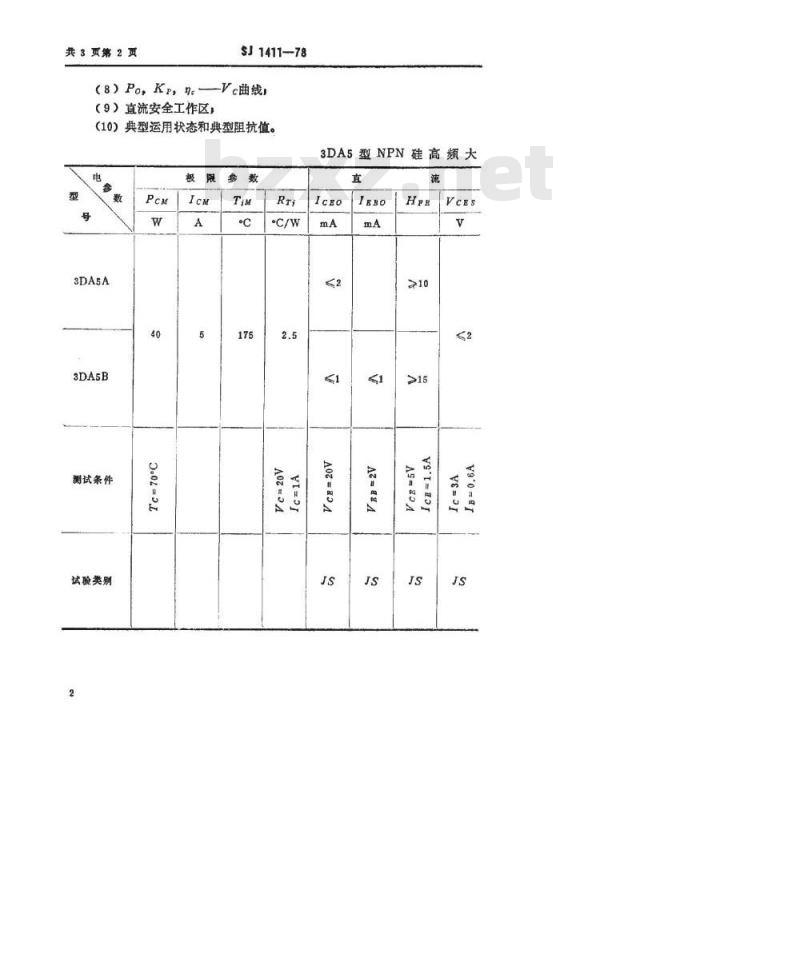

共3页第2页
SJ141178
(8）Po，Kp，ne—-Vc曲线）
（9）直流安全工作区，
（10）典型运用状态和典型阻抗值。电
测试条件
试验类别
3DA5型NPN硅高频大
SJ1411-78

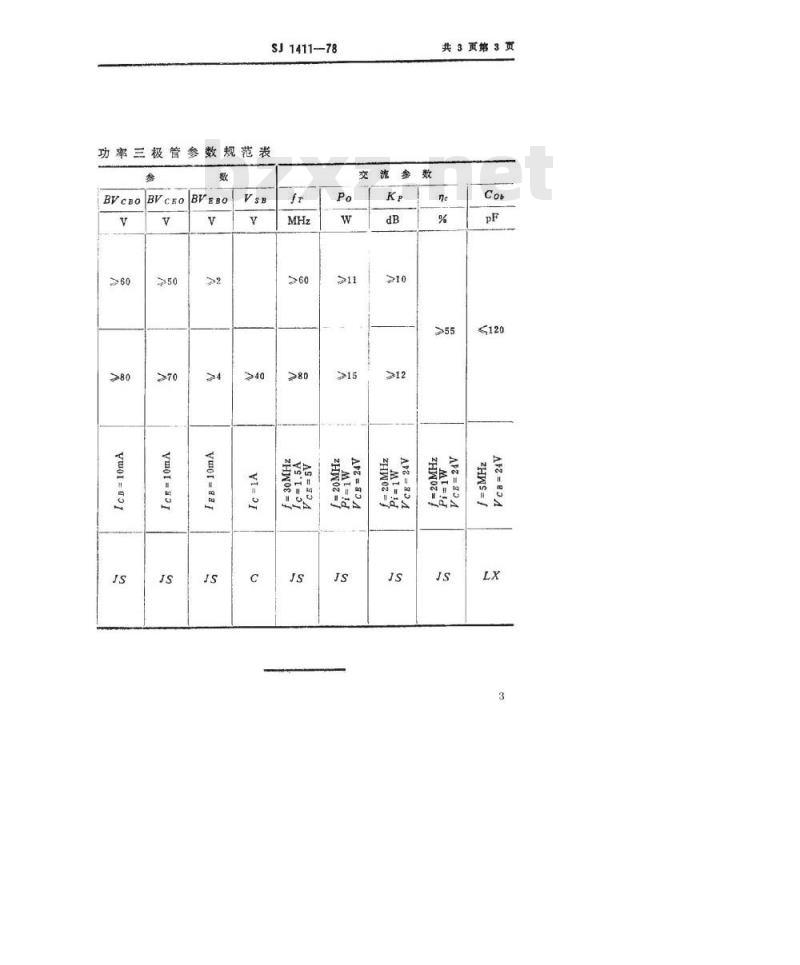

功率三极管参数规范表
共3页第3页
≤120
