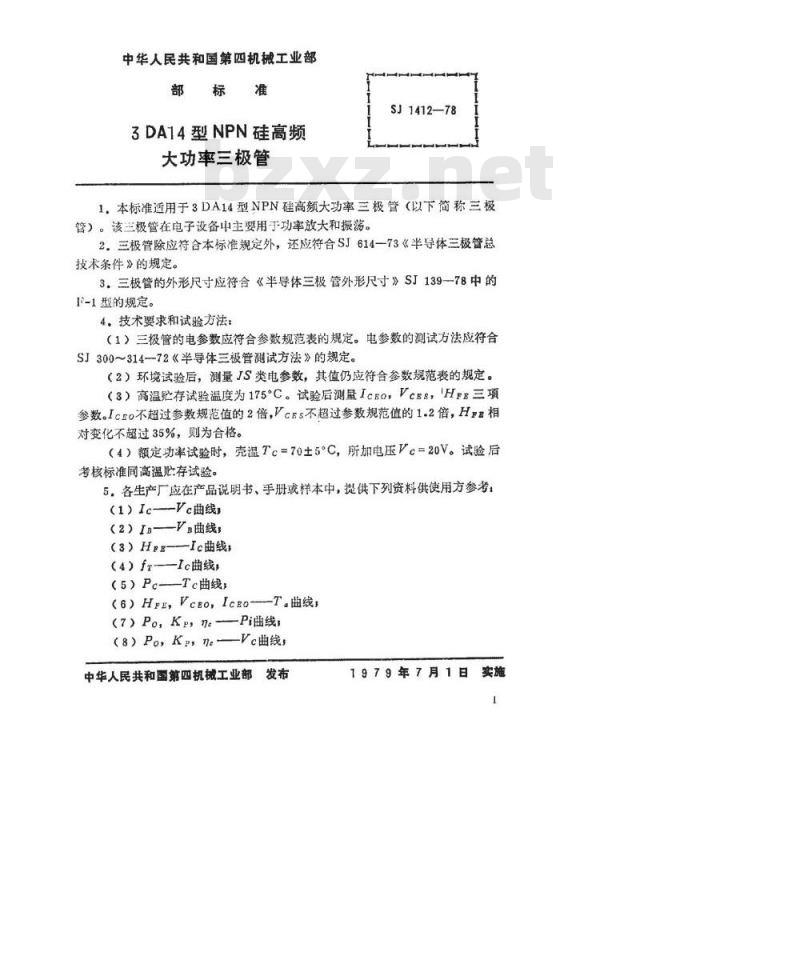

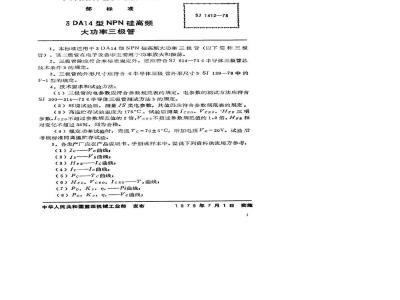

中华人民共和国第四机械工业部标准
3DA14型NPN硅高频
大功率三极管
SJ1412—78
1，本标准适用于3DA14型NPN硅高频大功率三极管（以下简称三极管）。该三极管在电子设备中主要用于功率放大和振荡。2.三极管除应符合本标准规定外，还应符合SJ614一73《半导体三极管总技术条件》的规定。
3.三极管的外形尺寸应符合《半导体三极管外形尺寸》SJ139-78中的F-1型的规定。
4.技术要求和试验方法：
（1）三极管的电参数应符合参数规范表的规定。电参数的测试方法应符合SJ300314-72《半导体三极管测试方法》的规定。（2）环境试验后，测量IS类电参数，其值仍应符合参数规范表的规定。（3）高温贮存试验温度为175°C。试验后测量IcE0，VcE8，HFE三项参数。Icro不超过参数规范值的2倍，VcEs不超过参数规范值的1.2倍，Hpz相对变化不超过35%，则为合格。
（4）额定功率试验时，壳温Tc=705°C，所加电压Vc=20V。试验后考核标准同高温贮存试验。
5，各生产厂应在产品说明书、手册或样本中，提供下列资料供使用方参考，（1）Ic—-Vc曲线：
（2）IB——V曲线：
（3）HPE-—Ic曲线：
（4）fr——1c曲线：
（5）Pc———Tc曲线，
（6）H#E,VcEO,IcEO——T.曲线，（7）Po,Kp,ne—Pi曲线；
（8）PoKp,ne-—Vc曲线
中华人民共和国第四机械工业部发布bZxz.net
1979年7月1日实施
共3贾第2贵

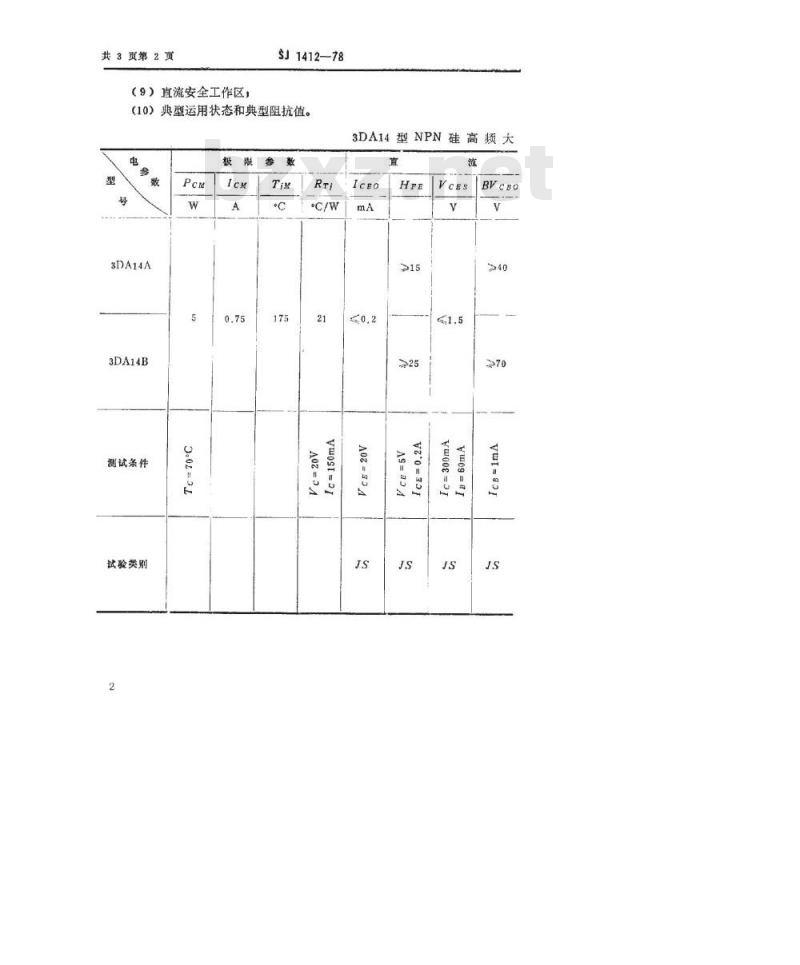

（9）直流安全工作区：
SJ1412-78
(10）典型运用状态和典型阻抗值。电
3DA14A
3DA14B
测试条件
试验类别

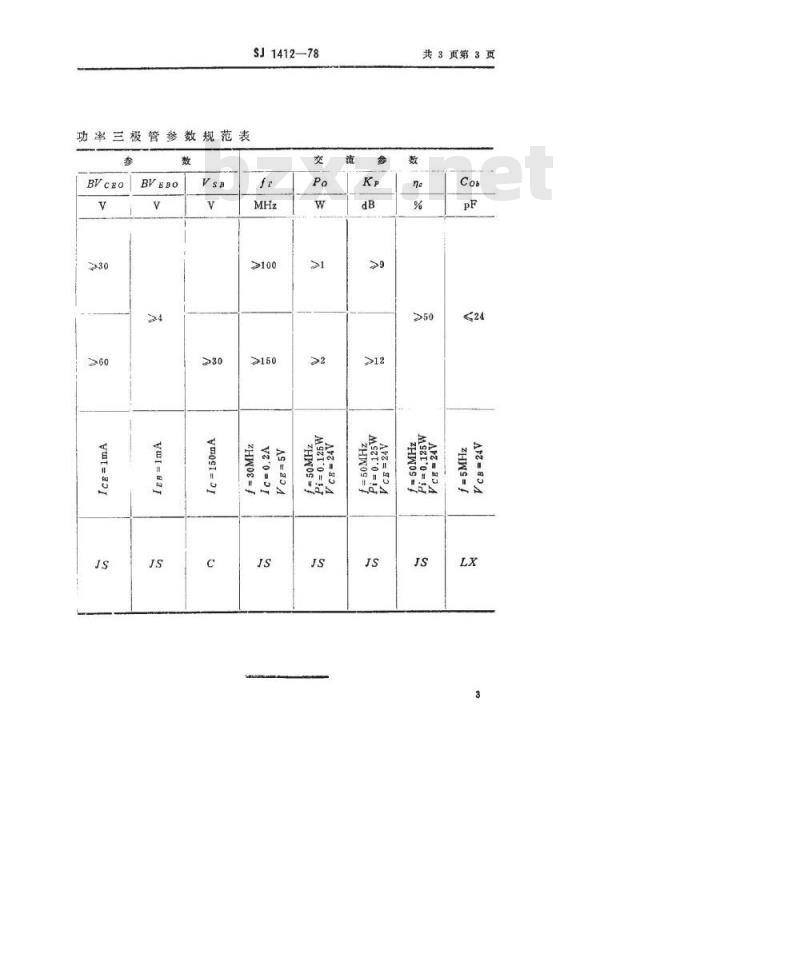

3DA14型NPN硅高频大
功率三极管参数规范表
SJ1412—78
共3页第3页
