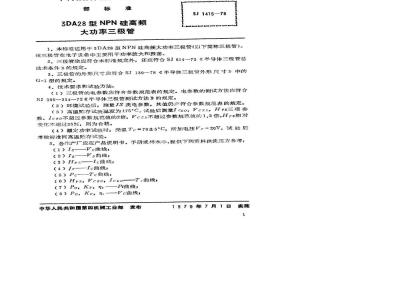

中华人民共和国第四机械工业部部标准
3DA28型NPN硅高频
大功率三极管
SJ1415-78
1，本标准适用于3DA28型NPN硅高频大功率三极管（以下简称三极管）。该三极管在电子设备中主要用于功率放大和握荡。2三极管除应符合本标准规定外，还应符合SJ611-73《半导体三极管总技术条件》的规定。
3.三极管的外形尺寸应符合SJ139—78《半导体三极管外形尺寸》中的G-1型的规定。
4.技术要求和试验方法
（1）三极管的电参数应符合参数规范表的规定。电参数的测试方法应符合SI300～314—72《半导体三极管测试方法》的规定。（2）环境试验后，测量JS类电参数，其值仍应符合参数规范表的规定。（3）高温存试验温度为175°C。试验后测量ICB0，VcES，HB三项参数。IcBo不超过参数规范值的2倍，VcEs不超过参数规范值的1,2倍，HpE相对变化不超过35%，则为合格。
（4）额定功率试验时，亮温Tc=70±5°C，所加电压Vc=20V。试验后考核标准同高温贮存试验。
5.各生产厂应在产品说明书、手册或样木中，提供下列资料供使用方参考：（1）Ic-—Vc曲线，
（2）In—V曲线：
（3）Hlc曲线，免费标准下载网bzxz
（4）fr-—Ic曲线，
（5）Pc——Tc曲线，
（6）HeE，VcBo，IcEoT曲线
（7）PoKp，ne—P线，
(8）Po,Kp，n-—Vc曲线
中华人民共和国第四机械工业部发布1979年7月1日实施
共3页第2页
（9）直流安全工作区：
SJ1415-78
(10）典型运用状态和典型阻抗值。电
3DA28A
3DA28B
测试条件
试验类别
3DA28型NPN硅高频大
Va00-81
SJ1415-78
功率三极管参数规范表
共3页第3页
